Perfil de aluminio 40x40 195cm anodizado para tornillos de martillo
Deja tu opinión sobre el producto
Perfil de montaje de aluminio 6060 anodizado 195 cm para paneles fotovoltaicos. Canal para tornillo de martillo 28/15 M10, fijación de abrazaderas centrales y finales. Longitud inferior a 200 cm - envío económico.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Elige la variante:
Las variantes individuales pueden diferir en precio
Opciones de envasado
Código de producto:
Características del producto
[PIM] Profile montażowe #6
- Longitud [mm] 1950
- Perfil [mm] 40×40
- Tipo de ranura Para tornillo martillo
- Acabado Anodizado
Descripción
Para qué sirve
Carril de montaje de aluminio para instalaciones fotovoltaicas. En la parte superior del perfil los paneles se fijan con grapas centrales y finales, y por debajo el perfil se atornilla a ganchos de tejado, adaptadores o triángulos.
- ✓Montas paneles fotovoltaicos sobre ganchos de tejado, adaptadores o triángulos.
- ✓Fijas las grapas de los paneles con M8 (canal superior).
- ✓Unes el perfil al gancho o al adaptador con un tornillo de cabeza de martillo M10 tipo 28/15 con tuerca con brida (canal inferior).
- ✓Necesitas una longitud de 195 cm, en color negro (anodizado) – las demás longitudes están en la tabla comparativa de abajo.
No confundas los perfiles
¿Tienes tornillos de cabeza hexagonal M10? Elige el perfil para tornillos de cabeza hexagonal M10 – este perfil tiene el canal inferior para tornillos de cabeza de martillo.

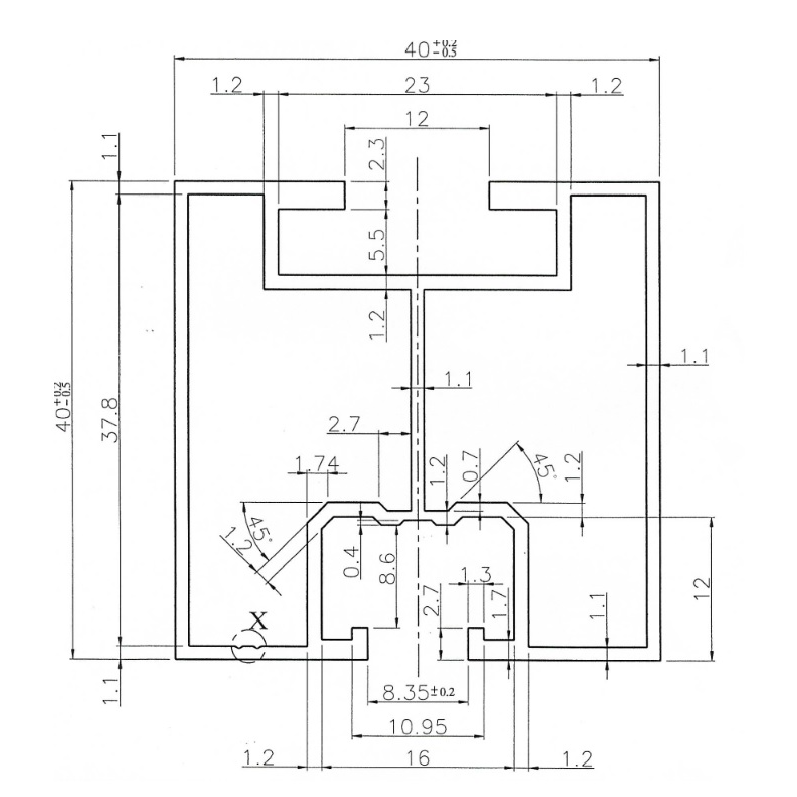

Dibujo orientativo, medidas nominales en mm. El plano del fabricante con tolerancias está en los archivos para descargar.
Advertencia
La separación de los apoyos y la capacidad de carga las determina el proyecto de la estructura – teniendo en cuenta las cargas de nieve y viento y la estructura del tejado.

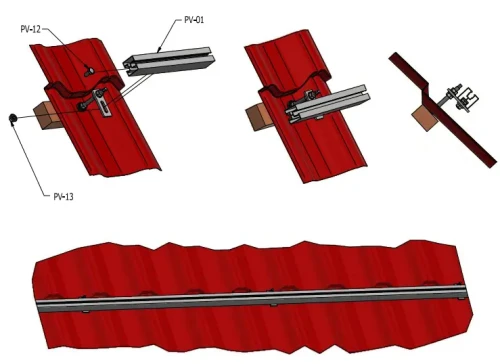

Ilustración del fabricante: perfil atornillado con el canal inferior a las fijaciones en un tejado de chapa trapezoidal.
