Perfil de aluminio 40x40mm 10cm anodizado para tornillos de martillo
Deja tu opinión sobre el producto
Perfil de montaje de aluminio 6060 anodizado 40x40mm para fijación de paneles fotovoltaicos. Compatible con tornillos de martillo 28/15 M10, abrazaderas centrales y terminales. Instalación sobre adaptadores, ganchos de tejado o triángulos de montaje.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Elige la variante:
Las variantes individuales pueden diferir en precio
Opciones de envasado
Código de producto:
Características del producto
[PIM] Profile montażowe #6
- Longitud [mm] 100
- Perfil [mm] 40×40
- Tipo de ranura Para tornillo martillo
- Acabado Anodizado
Descripción
Muestra de 10 cm – para comprobar antes de pedir
Un trozo corto de perfil para ver la sección y el acabado y comprobar cómo encajan los tornillos y las grapas antes de pedir longitudes completas. Para construir la estructura elige un perfil de longitud completa de la tabla comparativa de abajo.
Para qué sirve
Carril de montaje de aluminio para instalaciones fotovoltaicas. En la parte superior del perfil los paneles se fijan con grapas centrales y finales, y por debajo el perfil se atornilla a ganchos de tejado, adaptadores o triángulos.
- ✓Montas paneles fotovoltaicos sobre ganchos de tejado, adaptadores o triángulos.
- ✓Fijas las grapas de los paneles con M8 (canal superior).
- ✓Unes el perfil al gancho o al adaptador con un tornillo de cabeza de martillo M10 tipo 28/15 con tuerca con brida (canal inferior).
- ✓Quieres comprobar primero el perfil en la mano – esta es una muestra de 10 cm, en color negro (anodizado); las longitudes completas están en la tabla comparativa de abajo.
No confundas los perfiles
¿Tienes tornillos de cabeza hexagonal M10? Elige el perfil para tornillos de cabeza hexagonal M10 – este perfil tiene el canal inferior para tornillos de cabeza de martillo.

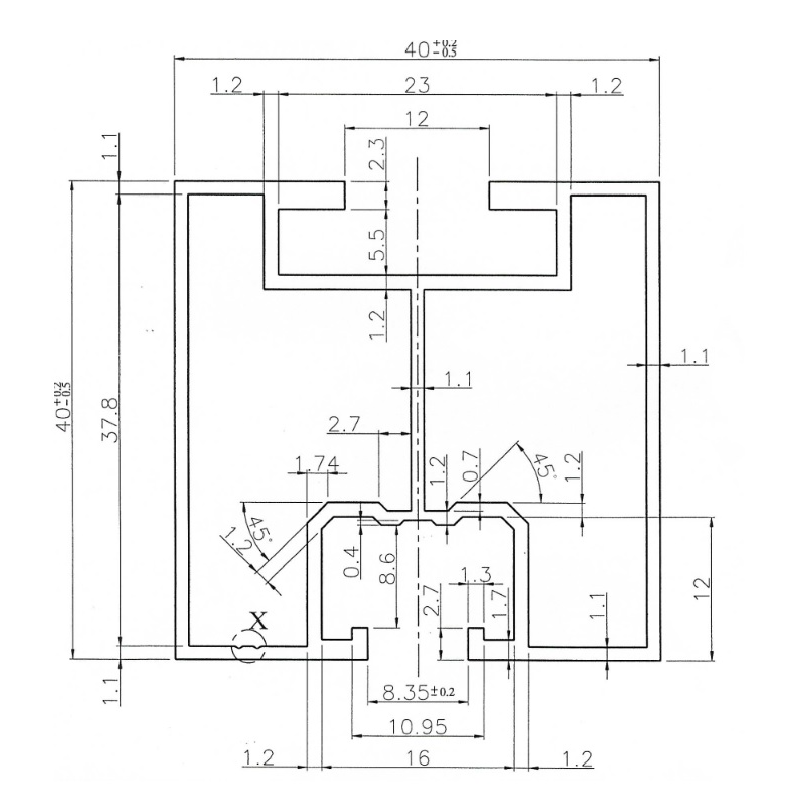

Dibujo orientativo, medidas nominales en mm. El plano del fabricante con tolerancias está en los archivos para descargar.
Advertencia
La separación de los apoyos y la capacidad de carga las determina el proyecto de la estructura – teniendo en cuenta las cargas de nieve y viento y la estructura del tejado.

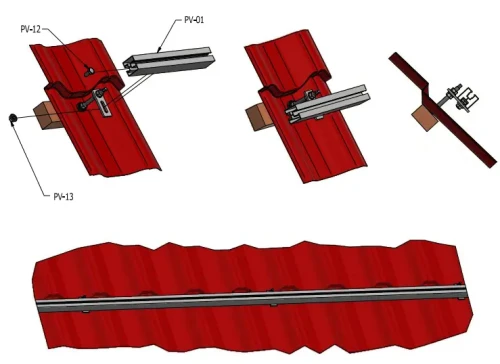

Ilustración del fabricante: perfil atornillado con el canal inferior a las fijaciones en un tejado de chapa trapezoidal.
