Perfil en U para zócalo de valla 200×50 mm antracita

Perfil en U de 200 mm de longitud y 52 mm de anchura interior: une la placa de zócalo 200 × 50 mm al poste

Abrir el plano acotado a tamaño completo

Sobre el producto

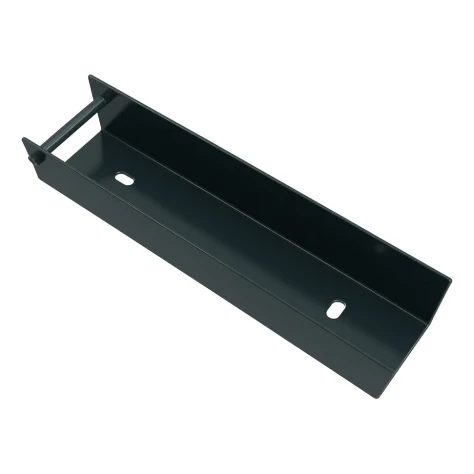

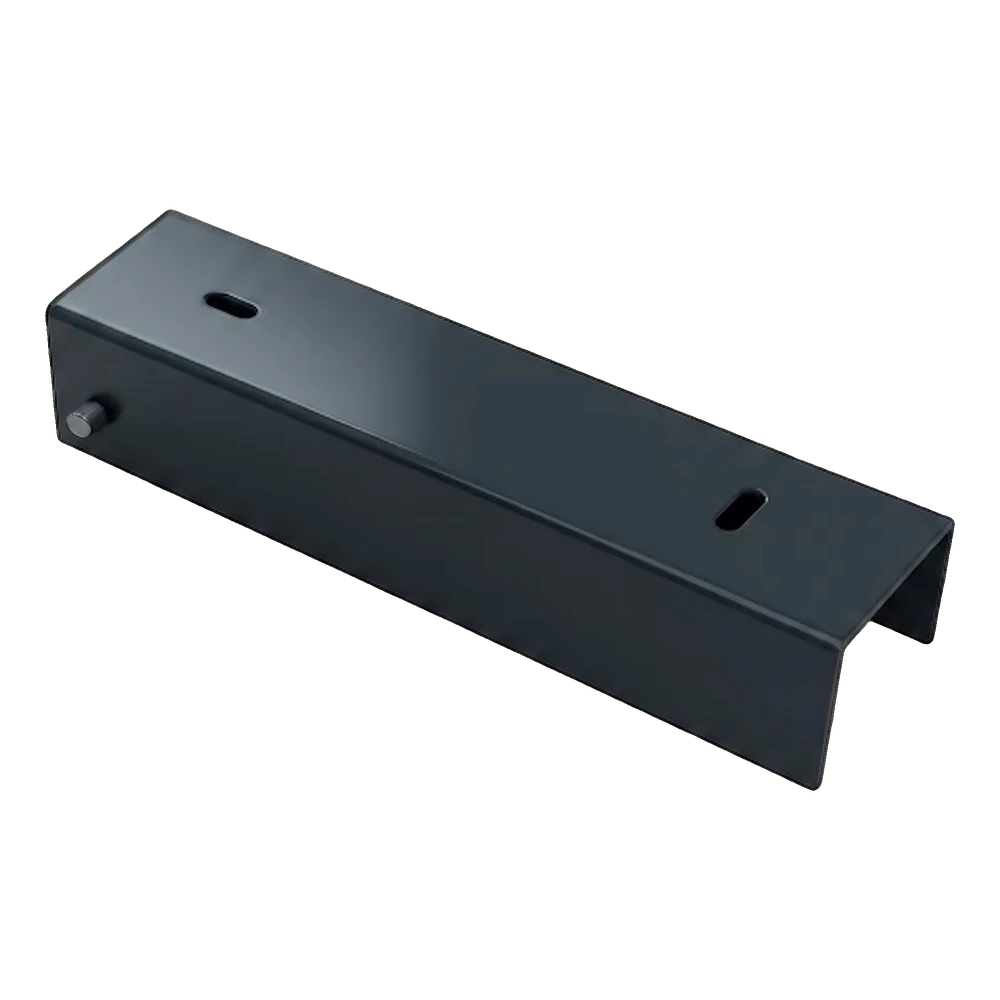

El perfil en U une la placa de hormigón del zócalo al poste de la valla. Se atornilla al poste y el extremo de la placa se introduce entre las alas del perfil en U.

La longitud L es de 200 mm y corresponde a la altura de la placa de zócalo 200 × 50 mm. La anchura interior w es de 52 mm. La profundidad de las alas, los orificios y la varilla separadora del dibujo son orientativos.

El recubrimiento (galvanizado + pintura en polvo, antracita RAL 7016) protege el acero frente a la corrosión en condiciones habituales; en caso de contacto con sal o productos químicos, elige la versión según las condiciones de exposición.

Dimensiones

Material y recubrimiento

Unidad de venta

Selección y montaje

• ✓Comprueba las dimensiones de la placa de zócalo: el perfil en U está diseñado para placas 200 × 50 mm.
• ✓Atornilla el alma del perfil en U al poste a través de los 2 orificios de montaje.
• ✓Introduce el extremo de la placa de zócalo en el perfil en U; si se montan dos placas en un mismo poste, utiliza un perfil en U a cada lado.
