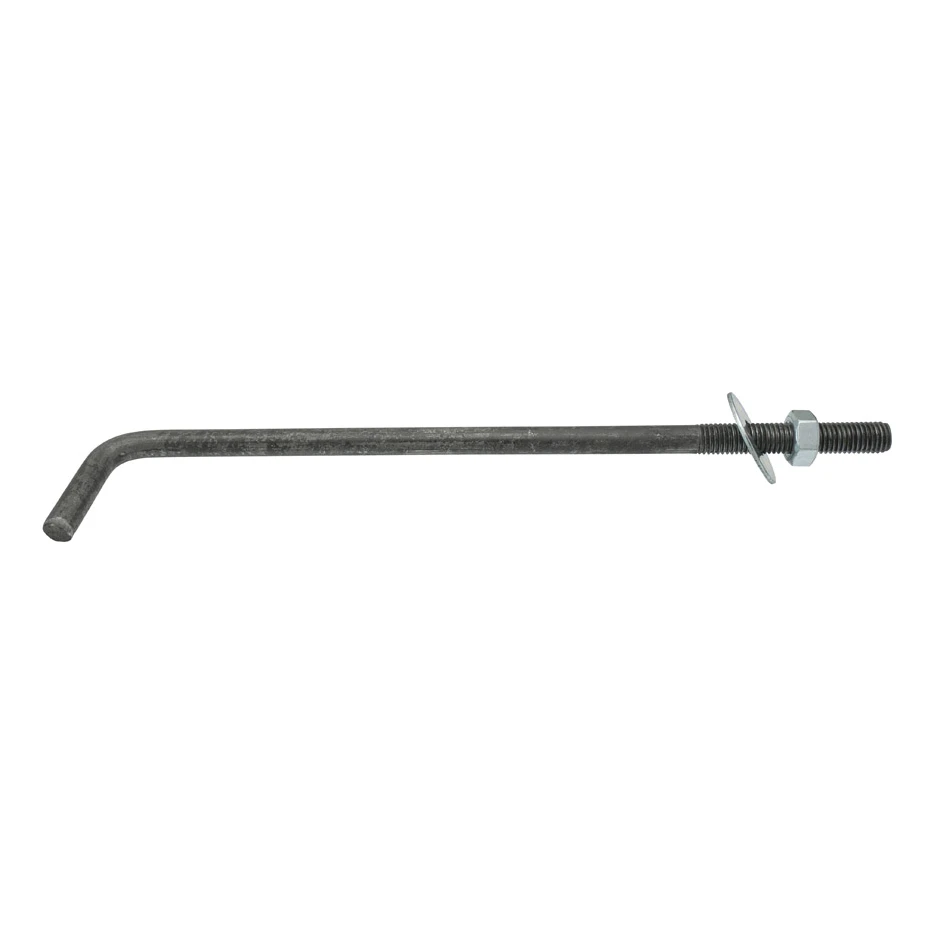

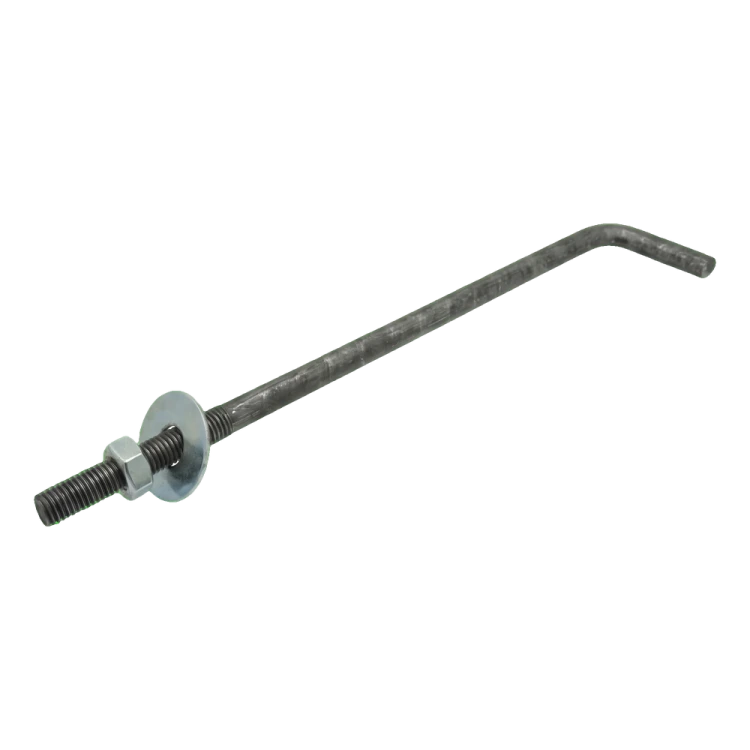

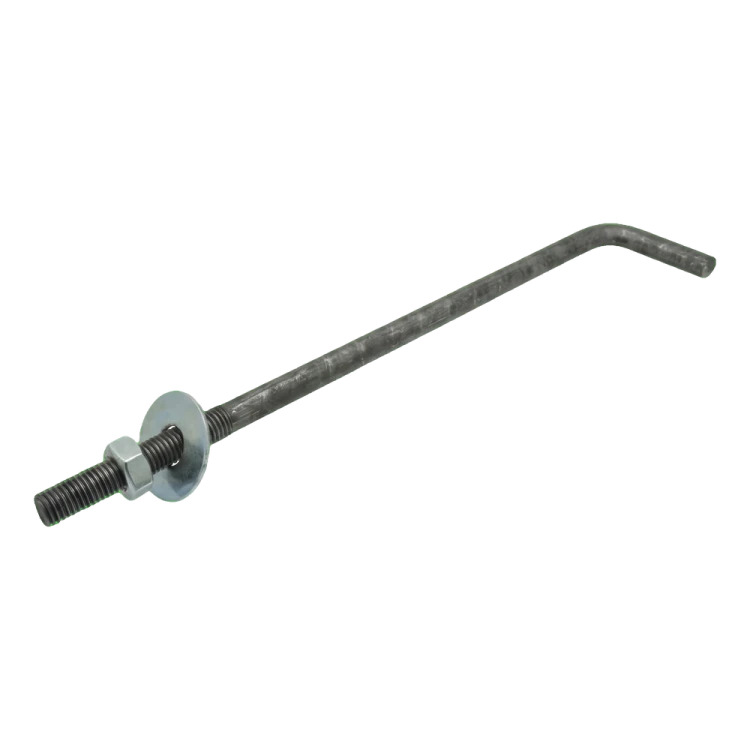

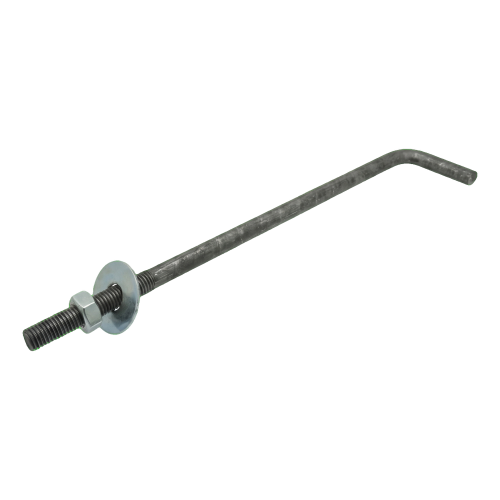

Perno de anclaje en L para durmiente (perno de anclaje acodado) M14 × 500 mm, negro

Varilla con rosca métrica en un extremo y acodada en ángulo recto en el otro: perno de anclaje para fijar durmientes de cubierta y vigas al hormigón; acabado: negro

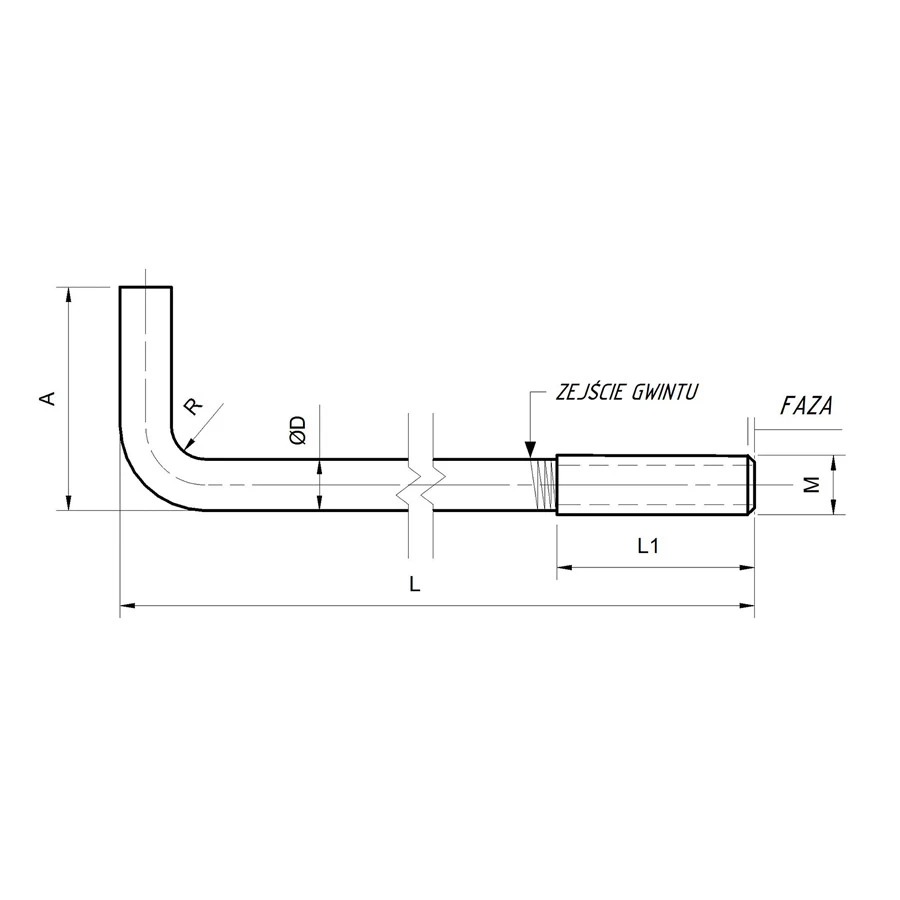

Abrir el plano acotado a tamaño completo

Sobre el producto

El perno de anclaje en L para durmiente (perno roscado acodado) sirve para anclar durmientes de cubierta, soleras y vigas de madera al hormigón, por ejemplo, en un zuncho o una cimentación. Consiste en una varilla con rosca métrica en un extremo y acodada en ángulo recto en el otro. El extremo acodado queda embebido en el hormigón y, sobre la rosca que sobresale, se colocan una arandela y una tuerca para fijar el elemento de madera.

La designación M14 indica la medida de la rosca métrica, según la cual se selecciona la tuerca. La dimensión L, es decir, 500 mm, corresponde a la longitud total del perno de anclaje. El proveedor no especifica las longitudes de la rosca ni del tramo acodado; en el dibujo ilustrativo son orientativas. Los pernos de anclaje deben distribuirse según el proyecto y colocarse en el encofrado antes del hormigonado, con el tramo acodado dentro del hormigón y la rosca hacia arriba. Por encima del hormigón hay que dejar un tramo roscado suficiente para el espesor del durmiente, la arandela y la tuerca M14. Una vez fraguado el hormigón, se taladra el durmiente a la altura de los pernos de anclaje, se colocan y se aprietan las tuercas con las arandelas.

Acabado: negro. En lugares húmedos, debe elegirse la variante cincada y adaptar la protección a las condiciones de exposición. El proveedor no especifica la clase de acero ni la capacidad de carga del perno de anclaje. La separación, la longitud de anclaje y el diámetro se determinan en el proyecto estructural.

Dimensiones

Material y recubrimiento

Unidad de venta

Selección y montaje

• ✓Distribuye los pernos de anclaje según el proyecto y colócalos en el encofrado antes del hormigonado, con el tramo acodado dentro del hormigón y la rosca hacia arriba.
• ✓Deja por encima del hormigón un tramo roscado suficiente para el espesor del durmiente de cubierta, la arandela y la tuerca M14.
• ✓Una vez fraguado el hormigón, taladra el durmiente de cubierta a la altura de los pernos de anclaje, colócalo y aprieta las tuercas con las arandelas.
