Domax

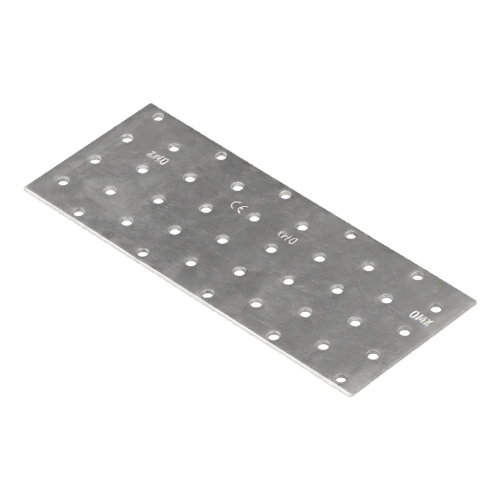

Placa perforada conector carpintero PP 9 80x200x2,0

Ir a Opiniones sobre el producto

Conector plano de acero 80×200 mm de chapa DX51D + Z275 con espesor de 2 mm y 40 orificios ø5 mm. El recubrimiento de zinc Z275 proporciona protección anticorrosión para usos interiores y exteriores.

Ir a la descripción completa
con IVA sin IVA
Precio 0,66 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

PC
Disponibilidad:
En stock
Tiempo de envío: 24 horas

Características del producto

[PIM] Łączniki #79

  • Espesor de chapa [mm] 2
  • Tipo de conector Placa perforada
  • Material Acero
  • Tipo de rosca M10
  • Longitud [mm] 6
  • Recubrimiento Anodizado negro

Descripción

Placa perforada de acero galvanizado PP 9 80x200 mm – conector plano

La placa perforada de 80×200 mm es un conector plano universal diseñado para uniones de estructuras de madera en las que las superficies laterales de los elementos a unir se encuentran en el mismo plano. Gracias a sus 40 orificios de montaje de 5 mm de diámetro distribuidos uniformemente en toda la superficie, la placa permite realizar tanto uniones simples como complejas de carpintería. El acabado liso de la superficie permite utilizar el conector tanto en el interior como en el exterior de la unión.

Placa perforada de acero galvanizado 80x200 mm – vista general
Placa perforada de acero galvanizado 80x200 mm – vista general

Las placas perforadas se utilizan habitualmente en pares, colocadas a ambos lados de la unión. Constituyen un elemento indispensable en el montaje de cerchas de cubierta y en todo tipo de uniones de elementos de madera que requieren refuerzo. Fabricada en chapa de acero DX51D + Z275 con un espesor de 2 mm, la placa ofrece una alta resistencia mecánica manteniendo un peso reducido. El recubrimiento de zinc Z275 garantiza una protección anticorrosión eficaz, lo que permite utilizar el conector tanto en interiores como en exteriores.

Plano dimensional de la placa perforada 80x200 mm
Plano dimensional de la placa perforada 80x200 mm

Parámetros técnicos

  • Longitud (A): 200 mm
  • Anchura (B): 80 mm
  • Espesor de la chapa: 2,0 mm
  • Material: DX51D + Z275
  • Protección anticorrosión: galvanizado
  • Número de orificios: 40 uds. de diámetro ø5 mm
  • Superficie: 3,28 dm²

Aplicación y montaje

Ejemplo de montaje de placas perforadas en una unión de cerchas de cubierta
Ejemplo de montaje de placas perforadas en una unión de cerchas de cubierta

La placa perforada tiene una amplia aplicación en la construcción con madera — desde refuerzos simples hasta uniones complejas de cerchas de cubierta. El montaje se realiza mediante los siguientes elementos de fijación:

  • Clavos anulares ANCHOR ø4 mm
  • Tornillos de carpintería para conectores
  • Tornillos para madera ø3–ø6 mm y ø10 mm
  • Pernos M5, M10, M12
  • Anclajes para hormigón M5, M10, M12
Detalle de la placa perforada montada sobre un elemento de madera
Detalle de la placa perforada montada sobre un elemento de madera

Documentación

El producto dispone de Declaración de Prestaciones, que confirma su conformidad con las normativas de construcción vigentes. La documentación técnica está disponible para su descarga a continuación.
