Puente trapezoidal de aluminio H-40 con EPDM 400 mm para tejados de chapa trapezoidal

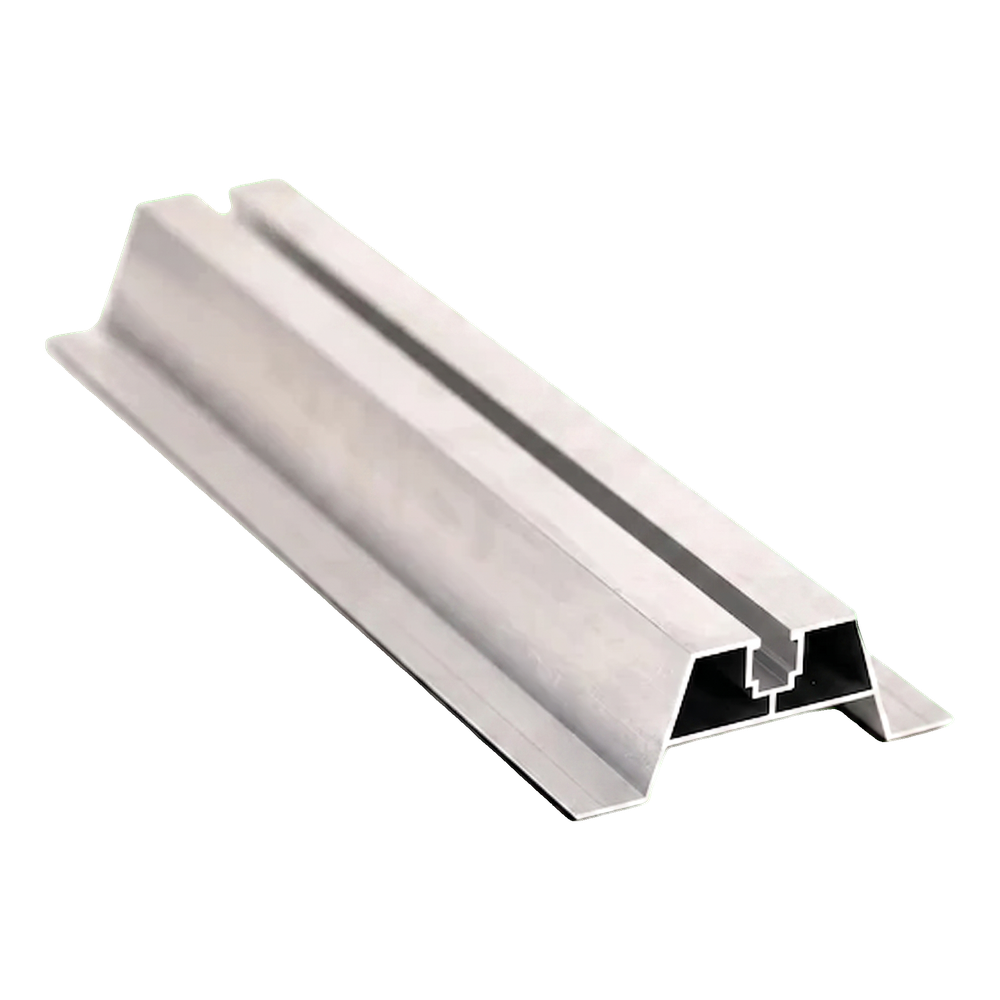

El puente trapezoidal H-40 con junta EPDM es un perfil de montaje de aluminio destinado a la fijación directa de paneles fotovoltaicos en tejados cubiertos con chapa trapezoidal. La altura adecuada del perfil garantiza un flujo de aire libre bajo los módulos, permitiendo la refrigeración natural de los paneles y su separación de la superficie caliente del tejado. Gracias a ello, la instalación funciona a una temperatura más baja, lo que se traduce en una mayor eficiencia de los módulos FV. El puente está fabricado en aleación de aluminio 6060, caracterizada por su alta resistencia a la corrosión y a los agentes atmosféricos, una buena resistencia mecánica y la posibilidad de anodizado. El canal superior de montaje permite fijar las pinzas centrales y finales mediante tornillos de cabeza hexagonal y tuercas cuadradas, sin necesidad de utilizar accesorios especializados. Los orificios para los tornillos de fijación al tejado se realizan directamente durante el montaje, lo que permite adaptar la separación al perfil concreto de la chapa.

Ventajas clave para el instalador

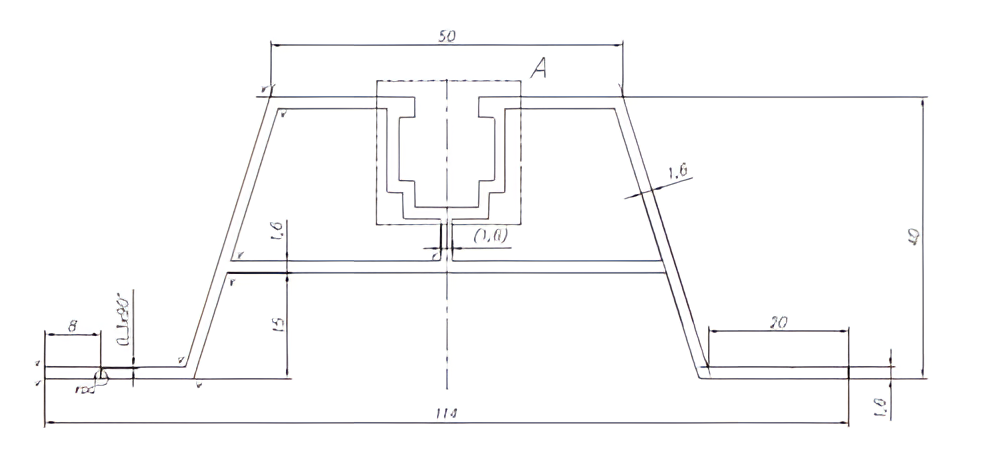

La sección del perfil ha sido diseñada para apoyarse de forma estable sobre las crestas de la chapa trapezoidal. Las proporciones de las paredes garantizan la rigidez adecuada de la construcción manteniendo al mismo tiempo un peso reducido de todo el elemento. El amplio canal superior de montaje aloja tornillos estándar con tuercas cuadradas utilizados en los sistemas de fijación FV, lo que elimina la necesidad de adquirir accesorios específicos. La aleación de aluminio 6060 admite el anodizado, lo que aumenta aún más su durabilidad y permite un acabado estético de la superficie del perfil.

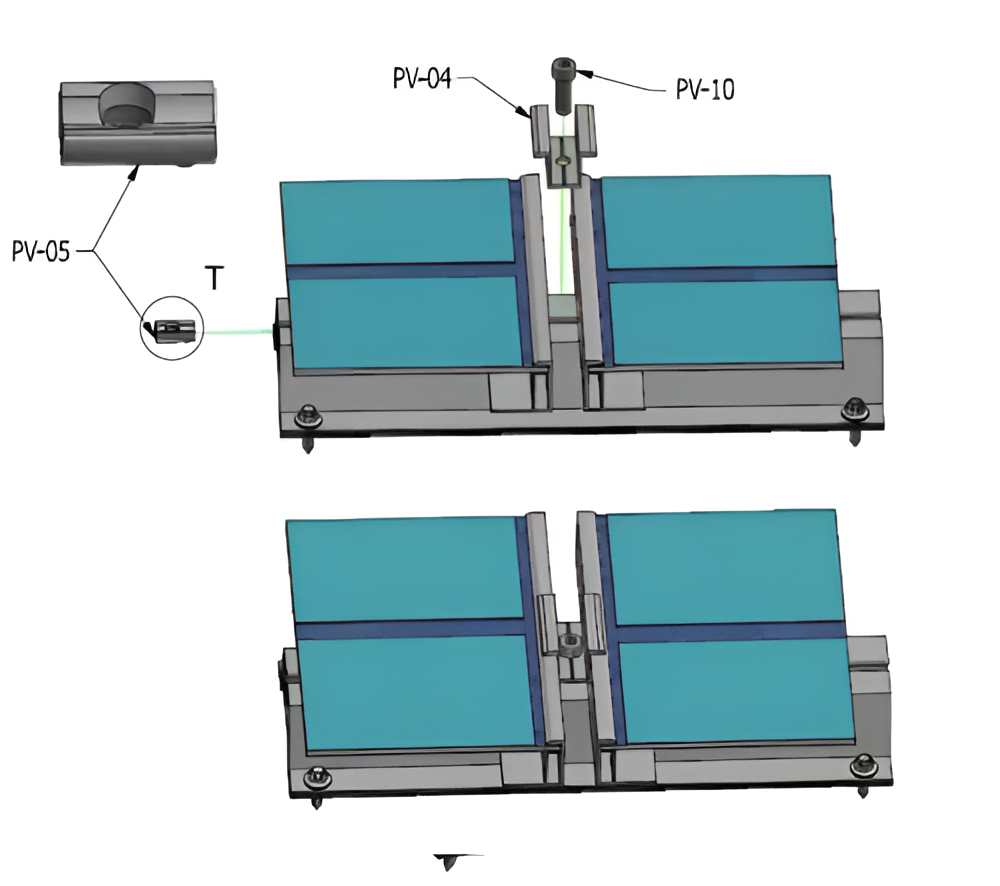

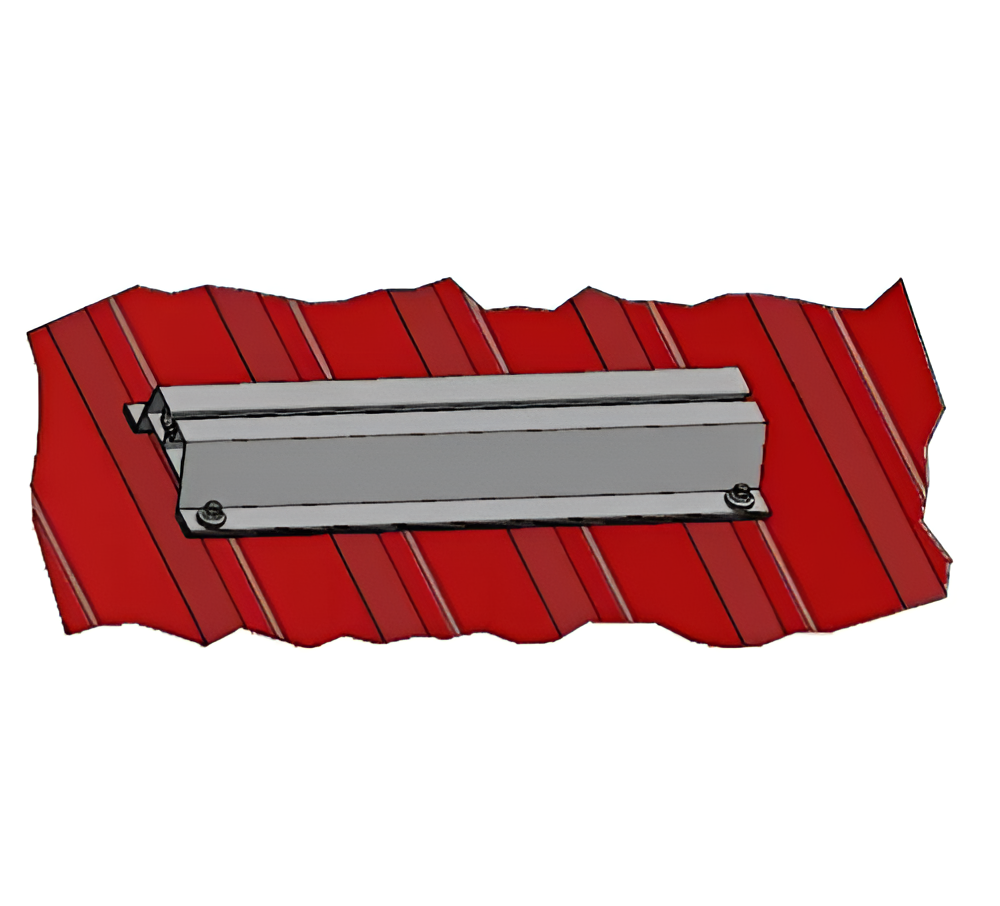

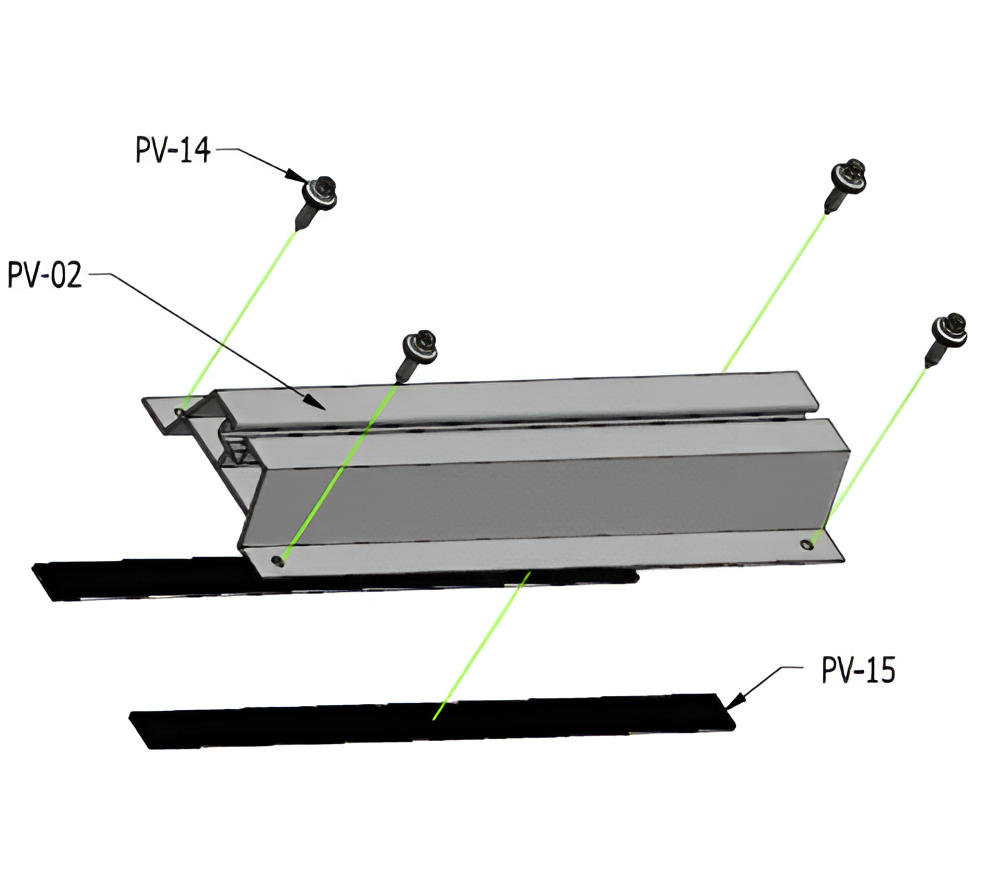

El montaje en el tejado consiste en atornillar el puente directamente a la cresta de la chapa trapezoidal mediante tornillos autorroscantes. La junta EPDM colocada entre el perfil y la chapa protege el punto de fijación contra la entrada de agua. Una vez fijados los puentes en el tejado, se colocan en el canal superior de montaje las pinzas centrales o finales, que sujetan los módulos fotovoltaicos.
