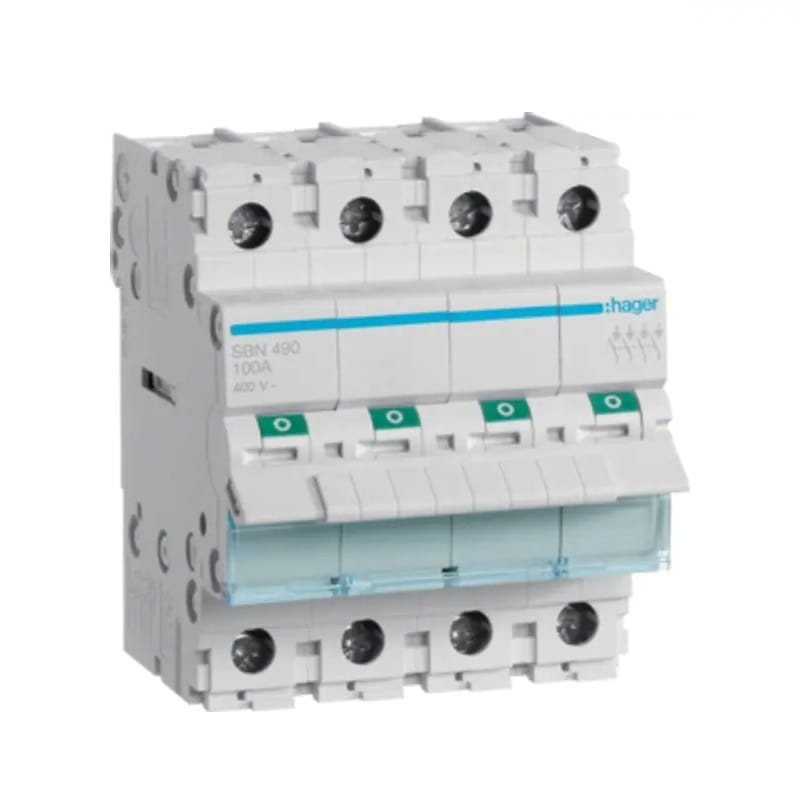

Seccionador 3 fases 4P 100A 400V AC SBN490 HAGER

Ir a Opiniones sobre el producto

Seccionador 3 fases 4P 100A 400V AC SBN490 HAGER es un tipo de interruptor eléctrico que realiza varias funciones: conduce la corriente en condiciones nominales y durante sobrecargas (incluido un cortocircuito durante un periodo de tiempo especificado), desconecta el circuito tanto en condiciones nominales como de fallo y aísla, cumpliendo los requisitos de propiedades de aislamiento para el funcionamiento seguro del equipo.

Ir a la descripción completa
con IVA sin IVA
Precio 30,19 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

Elige la variante:

Las variantes individuales pueden diferir en precio

Opciones de envasado

PC
Disponibilidad:
En stock
Tiempo de envío: 24 horas

Características del producto

[PIM] rozlaczniki-izolacyjne #95

  • Aplicación AC (red)
  • Tipo de seccionador seccionador
  • Corriente nominal [A] 100A
  • Número de polos 4P
  • Tensión nominal [V] 400V AC
  • Marca HAGER

Descripción

Seccionador 3 fases 4P 100A 400V AC SBN490 HAGER

Seccionador 3 fases 4P 100A 400V AC SBN490 HAGER es un tipo de interruptor eléctrico que realiza varias funciones: conduce la corriente en condiciones nominales y durante sobrecargas (incluido un cortocircuito durante un periodo de tiempo especificado), desconecta el circuito tanto en condiciones nominales como de fallo y aísla, cumpliendo los requisitos de propiedades de aislamiento para el funcionamiento seguro del equipo.

Cada seccionador aislante modular HAGER dispone de campos verdes/rojos en la palanca del actuador para proporcionar una clara visualización de la posición del seccionador. El aparato SBN463 está fabricado en plástico resistente y es apto para temperaturas de -20ºC a +50ºC.

ESPECIFICACIÓN

Fabricante
HAGER
Corriente nominal
100 A
Número de polos
4 P
Tensión nominal de conmutación Ue (AC)
400 V
Frecuencia nominal
50/60 Hz
Tensión nominal de aislamiento Ui
440 V
Tipo de entrada de tensión 1
AC
Tensión nominal soportada Uimp
6000 V
Capacidad de transporte de corriente alterna AC21, categoría A
100 A
Capacidad de corriente alterna AC23, categoría A
40 A
Capacidad de transporte de corriente AC21 de la categoría B
100 A
Capacidad de transporte de corriente admisible AC22 de categoría A
100 A
Capacidad de corriente admisible AC22 categoría B
100 A
Corriente nominal de servicio (AC23), categoría B
40 A
Corriente de cortocircuito con fusibles gl-gG
1200 A
Capacidad de cierre a 400 V en AC23A
1692 A
Corriente admisible de corta duración 1s
1.2 kA
Carcasa exterior alimentada con corriente térmica
100 A
Pérdida de potencia total para corriente nominal
22 W
Pérdida de potencia por polo para corriente nominal
5.5 W
Vida eléctrica bajo carga nominal en ciclos de funcionamiento (AC21)
2500
Vida eléctrica bajo carga nominal en ciclos de trabajo (AC22)
2500
Resistencia mecánica (número de ciclos)
40 000
Sección del conductor flexible (hilo) en un terminal
6 / 35 mm²
Sección del conductor rígido (hilo) en un terminal
6 / 50 mm²
Par de apriete
3,6 Nm
Tipo de conexión
Con tornillo
Número de contactos NA
4
Temperatura de almacenamiento
De -40ºC a +80ºC
Grado de protección
IP20
Dimensiones
69 x 83 x 70 mm
Norma
IEC 60947-3
Directiva europea RoHs
Conforme
Grado de contaminación según IEC 60664 / IEC 60947-2
2

Configuración disponible

Código del producto
Nº de catálogo
EAN
Modelo
GPV-401-120
next arrow image
SBN490/HAG
3250615510310
SBN490
