Sistema de marquesinas de vidrio M10 tirante de 3 elementos fi 10 mm vidrio 8-17,52 mm AISI 304 satinado

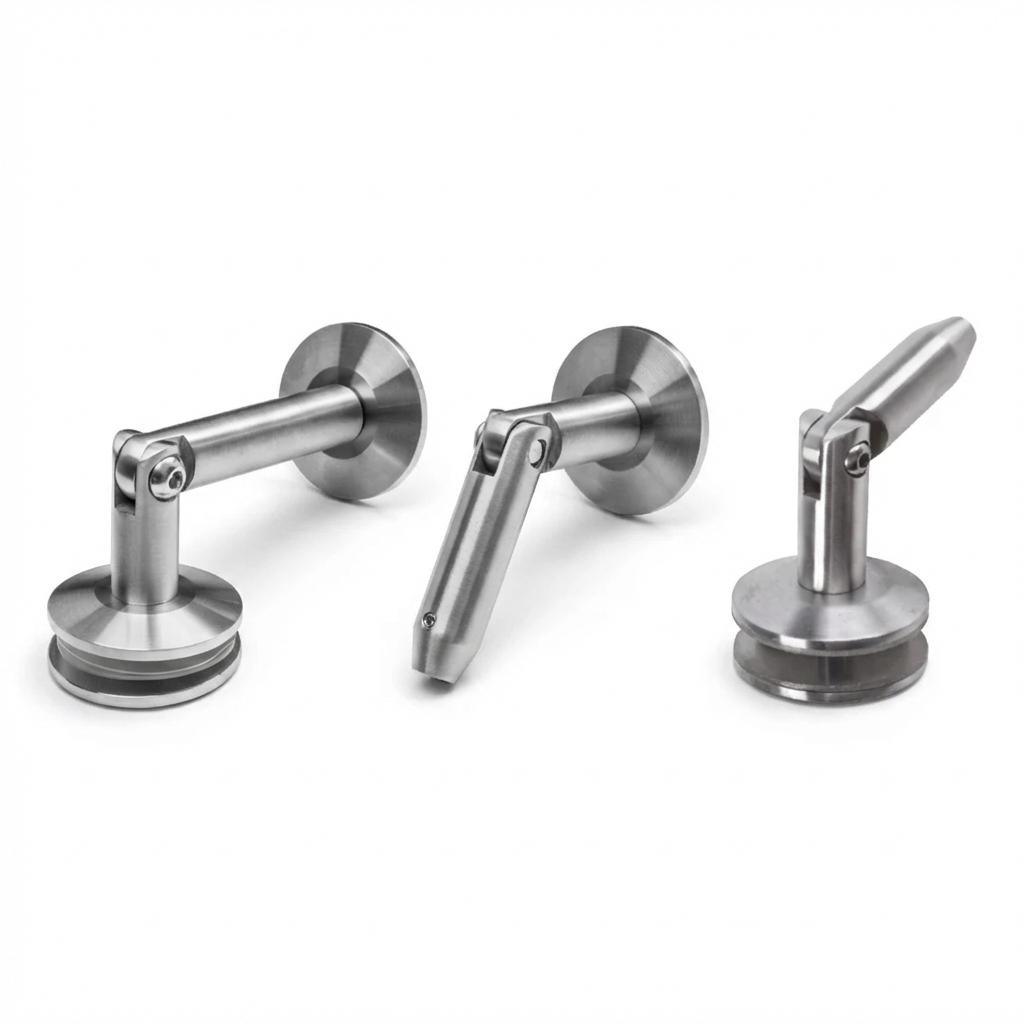

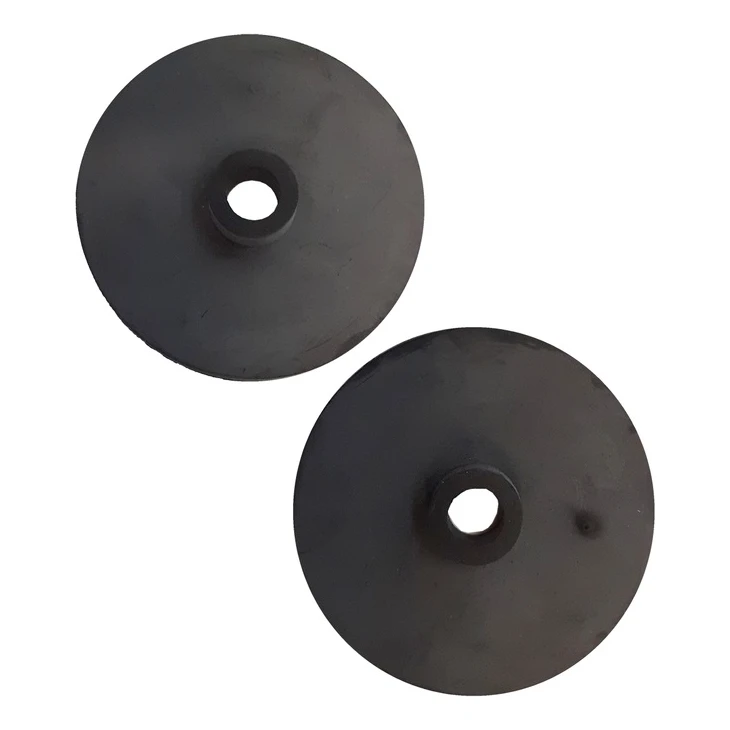

El sistema se compone de tres conectores de precisión fabricados en acero inoxidable AISI 304 con acabado satinado, que garantizan durabilidad y una estética impecable a lo largo del tiempo. Cada elemento dispone de un orificio de montaje oculto, lo que confiere a toda la estructura un carácter elegante y minimalista. El vidrio no entra en contacto directo con el metal — el kit incluye juntas de presión de goma que protegen el panel y lo estabilizan en la posición correcta.

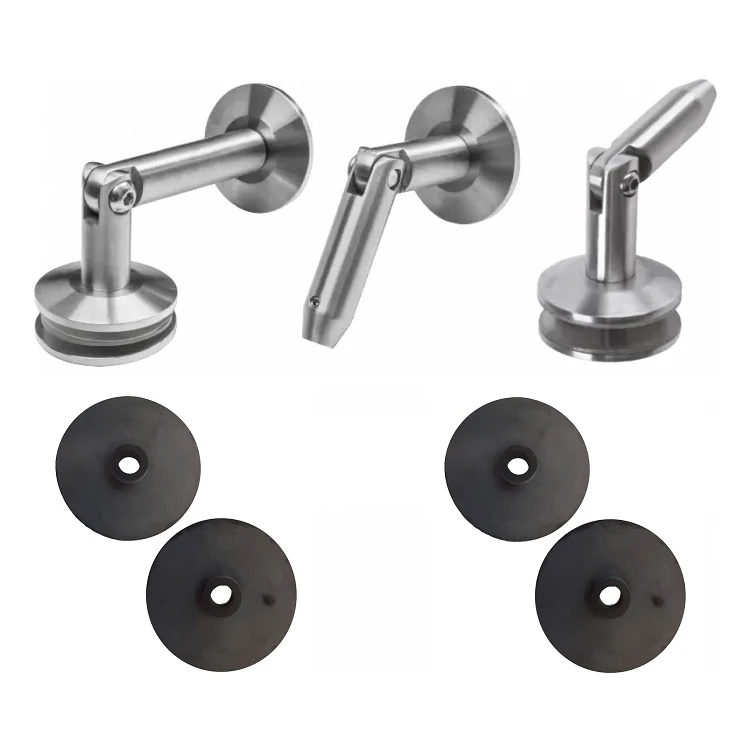

Contenido del kit

• Conector pared–vidrio con juego completo de juntas de presión
• Conector vidrio–tirante con juego completo de juntas de presión
• Conector tirante–pared

El kit no incluye el panel de vidrio ni los tirantes, que deben seleccionarse por separado. Los tirantes con rosca M10 están disponibles en tres longitudes: 1 m, 1,2 m y 1,5 m, y están fabricados en acero inoxidable.

Principio de montaje

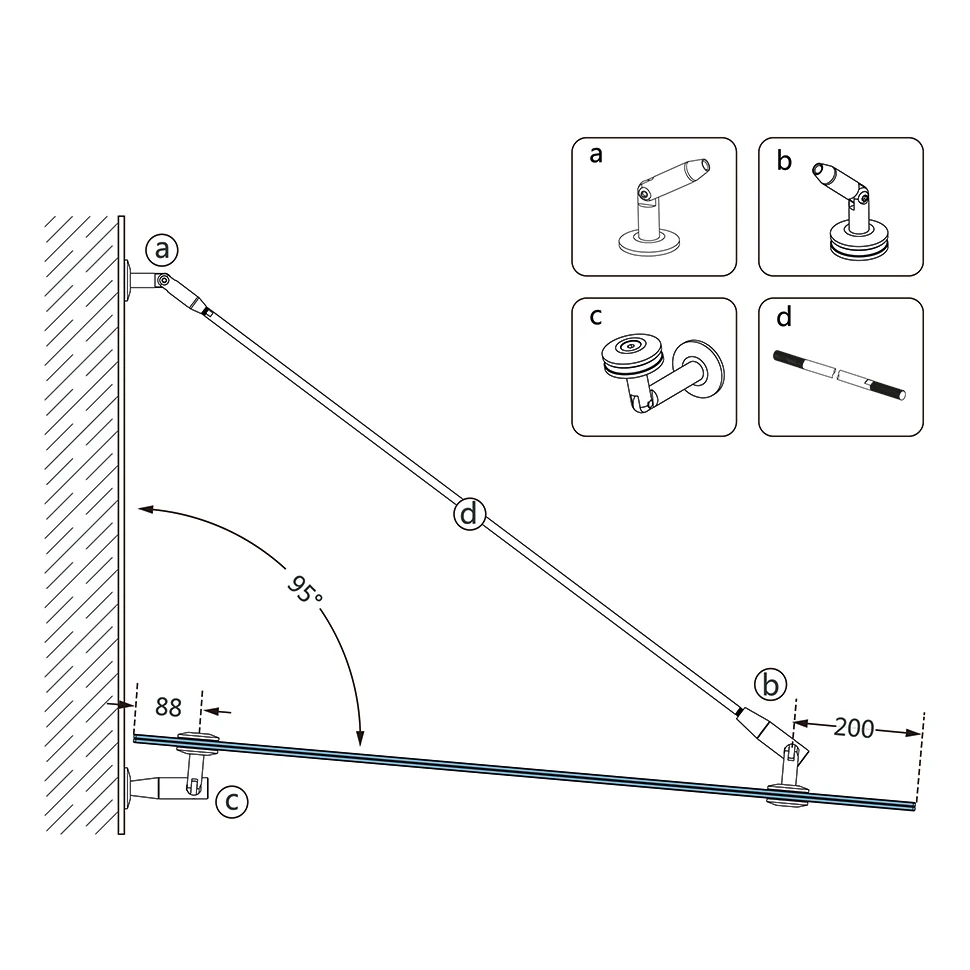

El tirante se fija a la fachada del edificio mediante el conector tirante–pared (elemento a) y se tensa hasta obtener la posición óptima del tejadillo. El conector pared–vidrio (elemento c) mantiene el borde inferior del panel a 88 mm de la fachada, mientras que el conector vidrio–tirante (elemento b) transfiere las cargas a la barra de tirante. El rango de regulación del ángulo del tirante es de hasta 95°, lo que permite adaptar el sistema a distintas condiciones de instalación.

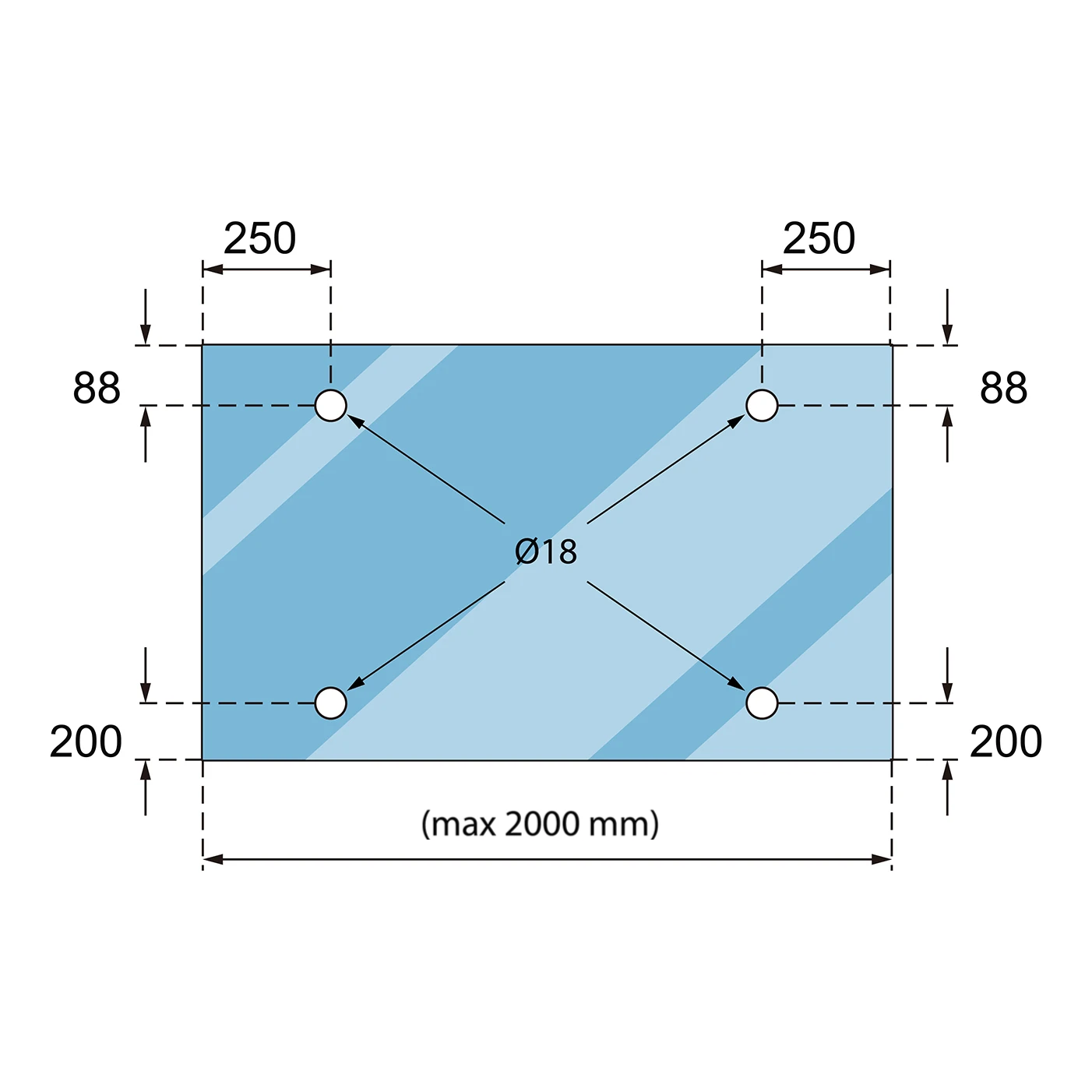

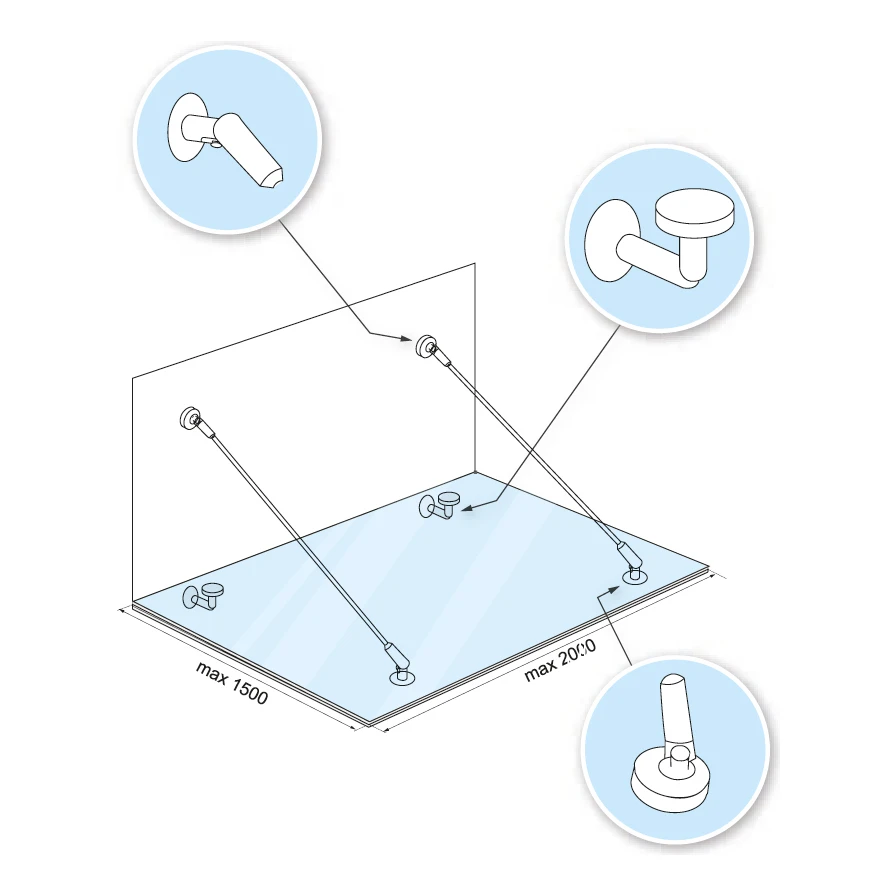

Distribución de los puntos de fijación en el vidrio

• Anchura máxima del vidrio: 2000 mm
• Profundidad máxima del tejadillo: 1500 mm
• Orificios superiores (conectores pared–vidrio): 88 mm desde el borde superior, 250 mm desde los bordes laterales
• Orificios inferiores (conectores vidrio–tirante): 200 mm desde el borde inferior, 250 mm desde los bordes laterales
• Diámetro de los orificios en el vidrio: Ø18 mm

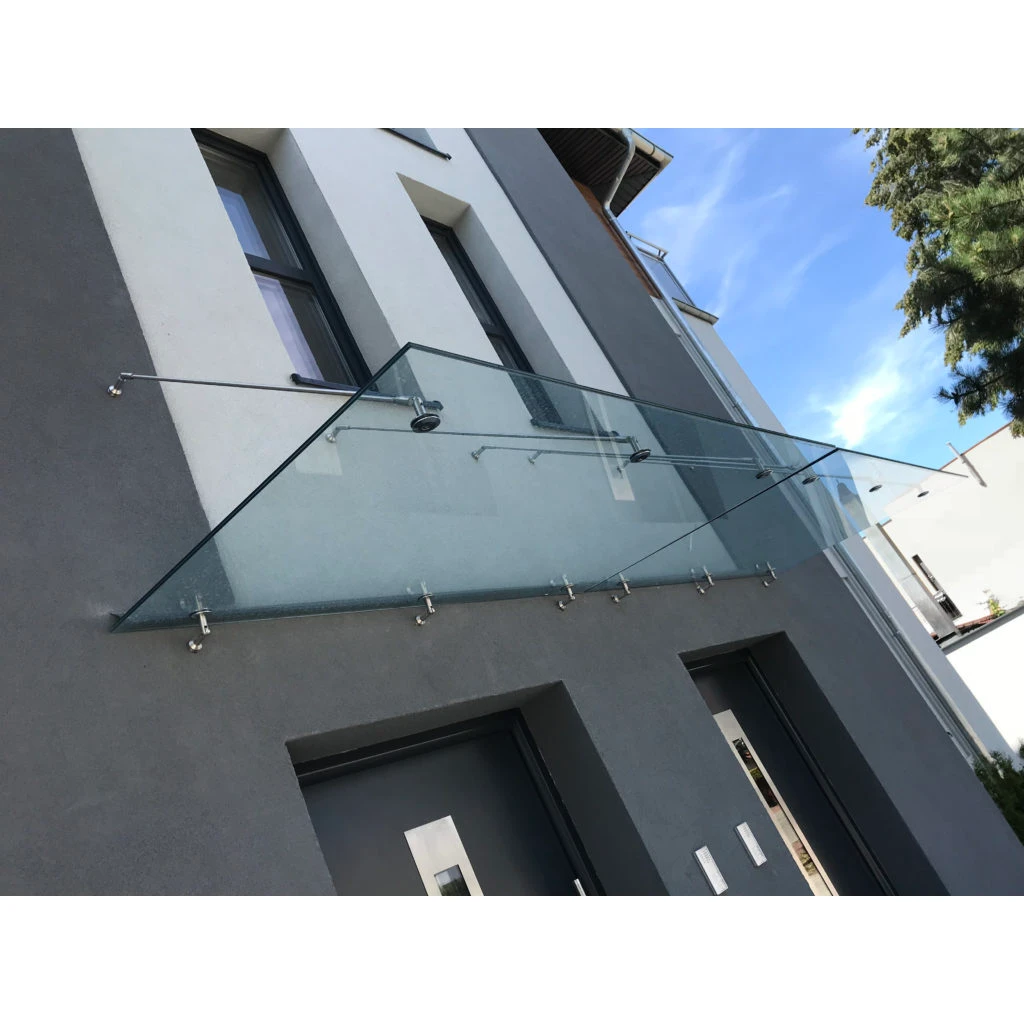

La versatilidad de aplicación es la característica clave de este sistema. En edificios con un grosor considerable de aislamiento térmico, es posible utilizar una placa de montaje adicional que permite anclar con seguridad los conectores en el muro portante. Gracias a ello, el kit es igualmente adecuado tanto para obras de nueva construcción como para la modernización de fachadas existentes. Las marquesinas de vidrio protegen la zona de entrada de las precipitaciones y, al mismo tiempo, aportan al edificio un carácter moderno y visualmente ligero.

Especificaciones técnicas

• Rosca del tirante: M10
• Grosor del vidrio: 8–17,52 mm
• Tornillos de fijación a pared y vidrio: M9
• Material: acero inoxidable AISI 304
• Acabado: satinado
• Longitud del conector: 130 mm
• Peso del kit: 1,64 kg
