Sistema de marquesinas de vidrio M12. 3 elementos, para tirante fi 12mm, vidrio 8-17,52mm (aisi304, universal, satén)
producto no disponible
añadir a la lista de deseos
Descripción
Sistema de marquesinas de vidrio de 3 elementos M12 – acero AISI 304, satinado
Sistema de montaje de marquesinas de vidrio de 3 elementos diseñado para la instalación profesional de marquesinas de vidrio con un grosor de 8 a 17,52 mm. El conjunto de conectores en acero inoxidable AISI 304 con acabado satinado garantiza una fijación duradera, estética y segura de las marquesinas de vidrio en edificios residenciales y edificios de uso público.
El conjunto se compone de tres conectores fabricados con precisión que forman un sistema completo de fijación de marquesina de vidrio con tirante. El vidrio no entra en contacto directo con los soportes — las juntas de presión incluidas en el conjunto protegen las láminas y estabilizan el vidrio en la posición correcta. La construcción universal permite el montaje en distintos tipos de edificios y, en caso de una capa de aislamiento más gruesa en la fachada, se puede utilizar una placa de montaje adicional, lo que hace que el sistema sea especialmente versátil.

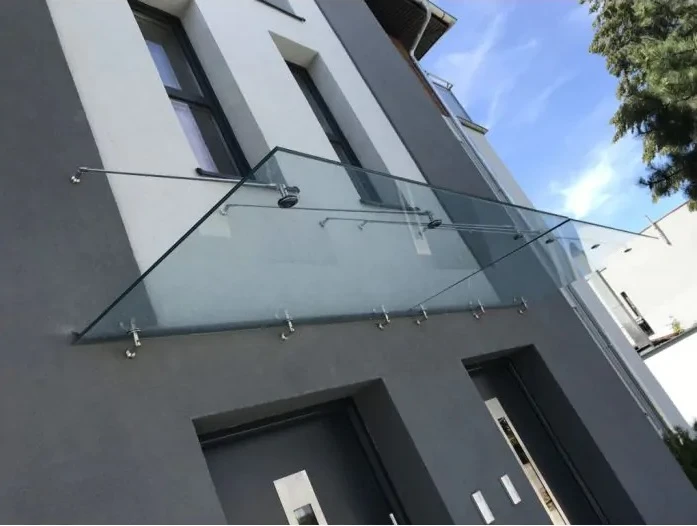

Las marquesinas de vidrio cumplen una doble función: protegen contra las precipitaciones y aportan ligereza arquitectónica a la fachada. El sistema con tirantes garantiza la rigidez de la estructura manteniendo un aspecto minimalista, ideal para edificios de diseño moderno.

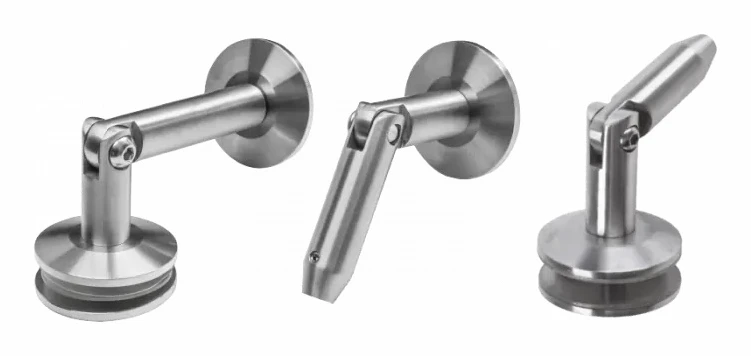

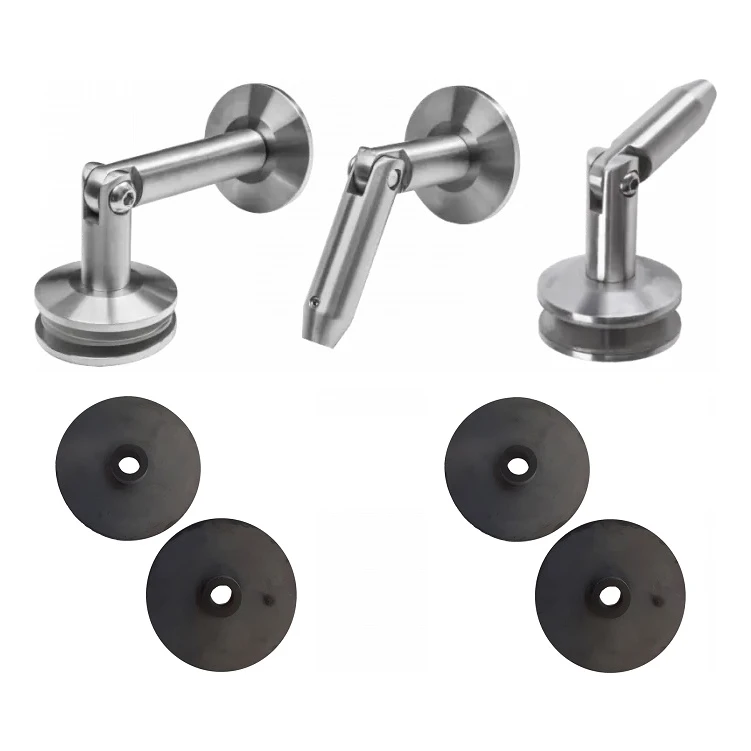

Contenido del conjunto
- Conector pared–vidrio con conjunto de juntas de presión
- Conector vidrio–tirante M12 con conjunto de juntas de presión
- Conector tirante M12–pared
El conjunto no incluye: láminas de vidrio, tirantes ni otros elementos no mencionados anteriormente. El tirante con rosca M12 (varilla de acero inoxidable) debe seleccionarse por separado — las longitudes disponibles son 1 m, 1,2 m y 1,5 m. El tirante se fija en la fachada y se tensa hasta obtener la posición óptima de la marquesina de vidrio, garantizando su estabilidad.
Especificación técnica
- Material: acero inoxidable AISI 304
- Acabado superficial: satinado
- Rosca del tirante: M12
- Rosca de los tornillos de fijación a pared y vidrio: M10
- Grosor del vidrio: 8–17,52 mm
- Longitud (L): 130 mm
- Peso del conjunto: 1,6 kg
- Diámetro de los taladros en el vidrio: Ø18 mm
- Ángulo de montaje del tirante: 95°
- EAN: 5901289674263

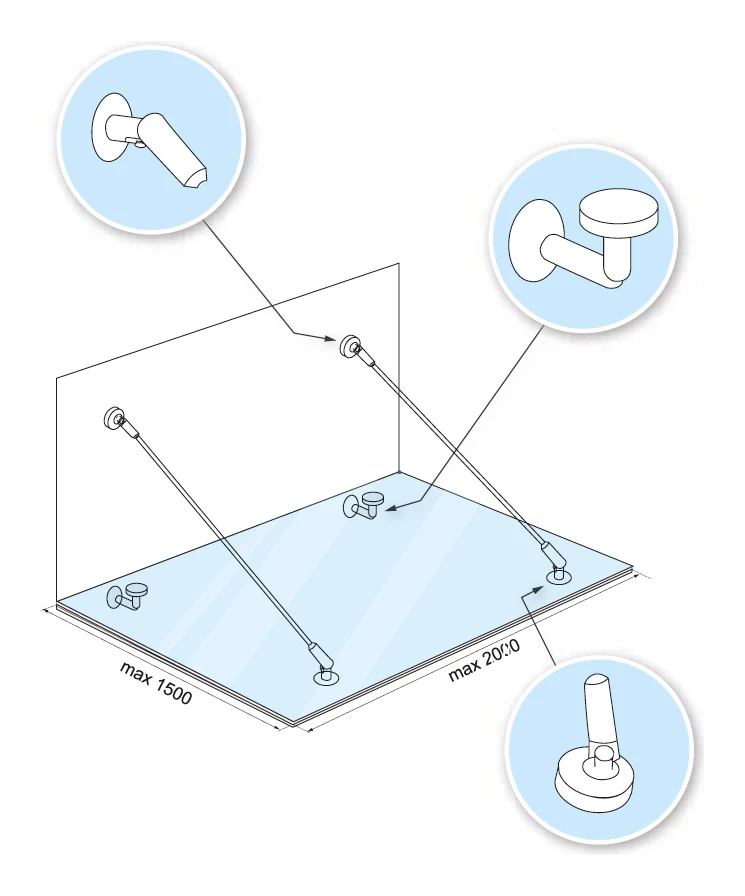

Dimensionado y esquema de montaje
La correcta distribución de los taladros en la lámina de vidrio es fundamental para la estabilidad y seguridad de la estructura. Los siguientes esquemas muestran la disposición recomendada de los puntos de fijación y las dimensiones máximas admisibles del vidrio.

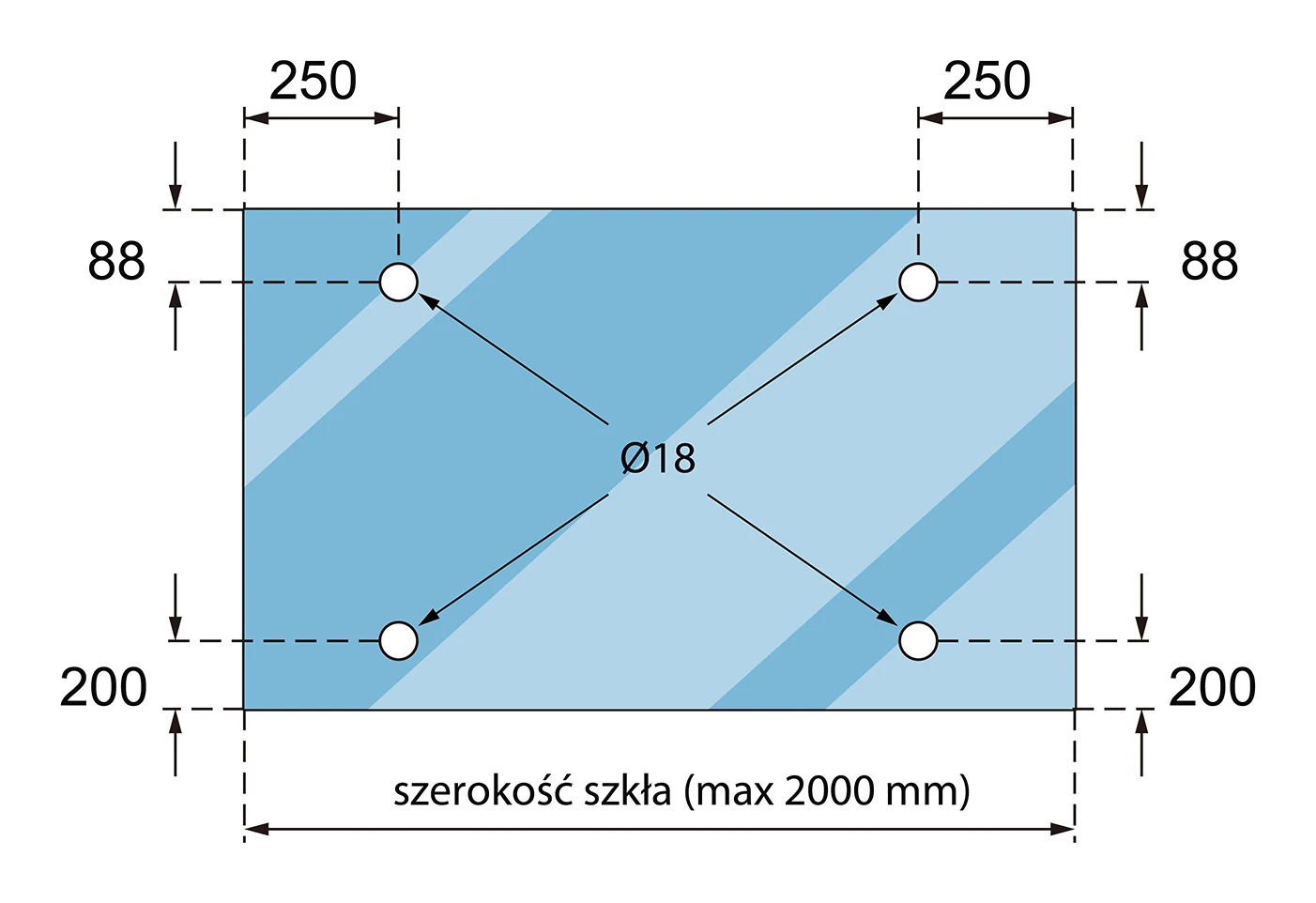

Dimensiones recomendadas para la distribución de taladros en el vidrio:
- Anchura máxima del vidrio: 2000 mm
- Profundidad máxima (vuelo) del vidrio: 1500 mm
- Distancia de los taladros a los bordes laterales: 250 mm
- Distancia de los taladros superiores al borde superior: 88 mm
- Distancia de los taladros inferiores al borde inferior: 200 mm
- Diámetro de los taladros: Ø18 mm

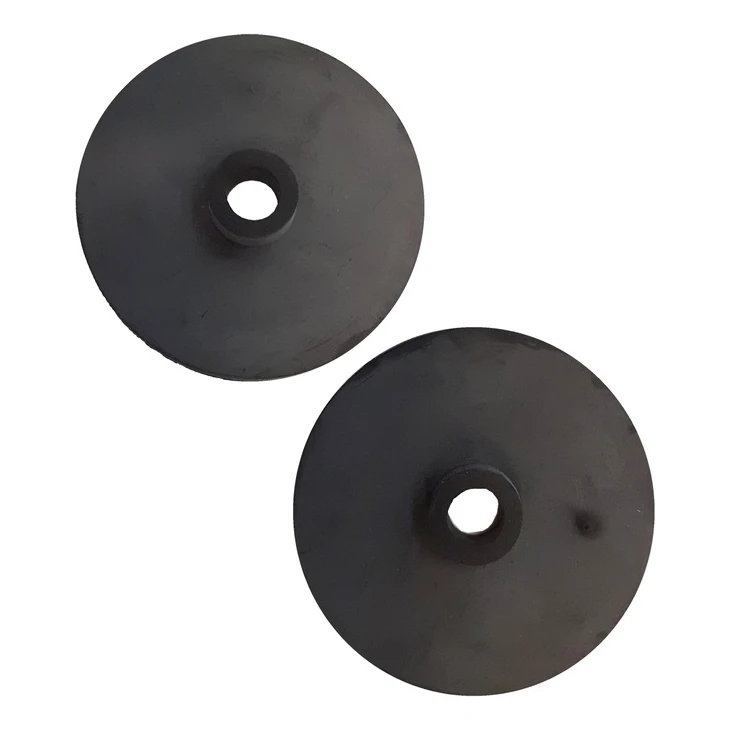

Las juntas de presión protegen las láminas de vidrio del contacto directo con los elementos metálicos de los conectores, eliminando el riesgo de rotura y garantizando una sujeción estable del vidrio. El conjunto de juntas se incluye con cada conector que entra en contacto con el vidrio.
Dado el alto nivel de dificultad del montaje de marquesinas de vidrio, se recomienda encomendar los trabajos de instalación a un equipo de montaje cualificado con experiencia en el trabajo con vidrio templado y sistemas de tirantes.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Datos técnicos
| Espesor del vidrio [mm] | 8-17,52 |
| Material | AISI 304 |
| Acabado | Satinado |
