Soporte PSG para tope inferior de puerta corredera autoportante 130×75 mm
Deja tu opinión sobre el producto
Soporte PSG para tope inferior de puerta corredera autoportante, de acero galvanizado. Dimensiones 130×75×55 mm, espesor de chapa 3 mm. Escuadra con orificios rasgados para ajustar la posición. Para el montaje lateral del alojamiento de la rueda final. Peso 0,28 kg.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Código de producto: 001-250
Descripción
Soporte PSG para tope inferior de puerta corredera autoportante 130×75 mm
El soporte para tope inferior PSG es una escuadra de acero diseñada para el montaje lateral del alojamiento de la rueda final en puertas correderas autoportantes. Gracias a su sólida construcción de chapa de acero de 3 mm de espesor, garantiza una fijación estable y duradera del mecanismo de final de recorrido, un elemento clave responsable del correcto cierre de la puerta corredera.

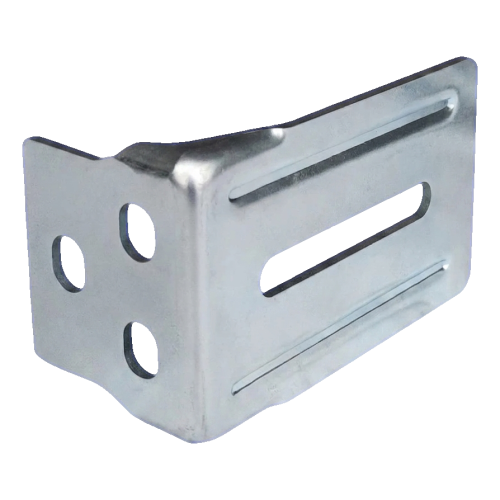

El soporte tiene forma de L y cuenta con orificios rasgados (alargados) tanto en el ala vertical como en la horizontal, lo que permite ajustar con precisión la posición del tope inferior durante el montaje. Los orificios redondos de la pared vertical sirven para una fijación adicional. Este diseño permite a las empresas instaladoras un montaje rápido con posibilidad de corregir el ajuste sin necesidad de taladrar nuevos orificios.

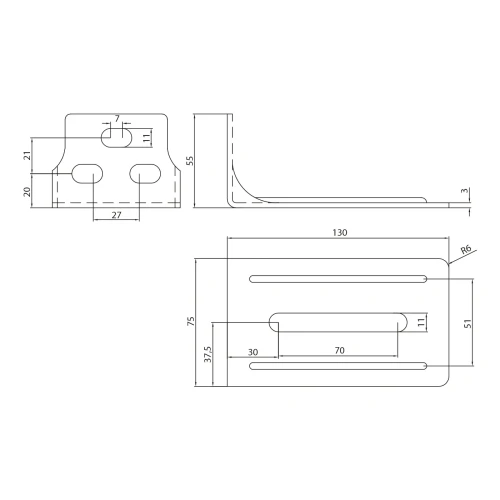

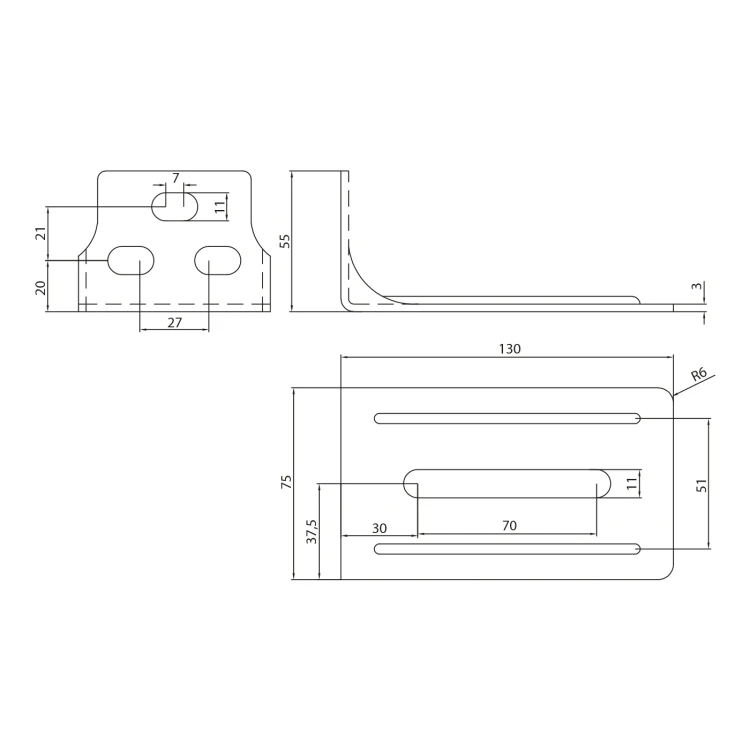

Dimensiones y especificaciones técnicas
- Longitud del ala horizontal (L): 130 mm
- Anchura del soporte: 75 mm
- Altura del ala vertical (H): 55 mm
- Espesor de la chapa: 3 mm
- Radio de redondeo de las esquinas: R6
- Orificios rasgados (de ajuste): 11 mm de ancho
- Longitud del orificio rasgado central (ala horizontal): 70 mm
- Distancia entre ejes de los orificios alargados (ala horizontal): 51 mm
- Separación de los orificios (ala vertical): 27 × 21 mm
- Material: acero galvanizado
- Peso: 0,28 kg
- EAN: 5901289670272
- Fabricante: PSG
Aplicación y montaje
El soporte se monta lateralmente en el poste o en la estructura portante de la puerta. El ala vertical, con orificios redondos y rasgados, sirve para atornillar el soporte a la base, mientras que en el ala horizontal se fija el tope inferior (alojamiento de la rueda final). Los orificios rasgados alargados proporcionan un rango de ajuste en tres ejes, lo que permite colocar con exactitud la rueda final con respecto al carril de rodadura de la puerta corredera autoportante.
Elemento específico para el sistema de puertas correderas autoportantes PSG: garantiza plena compatibilidad con los topes inferiores de este fabricante.
