Soporte de poste regulable con placa (con chapa) 0–165 mm – galvanizado

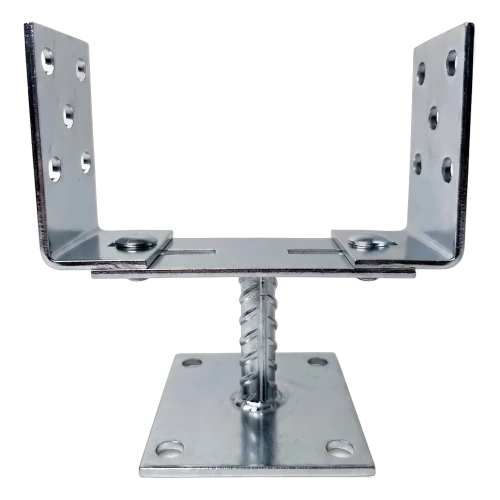

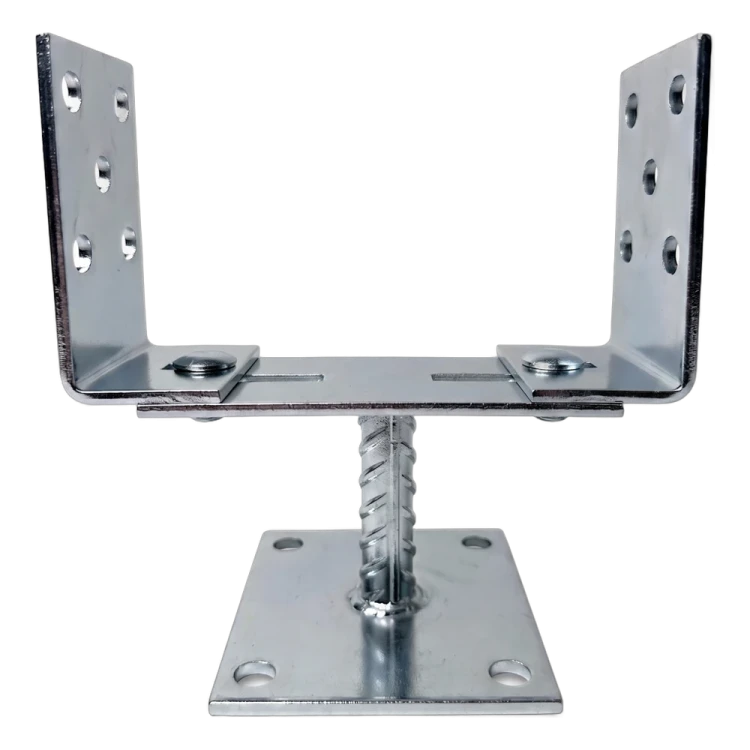

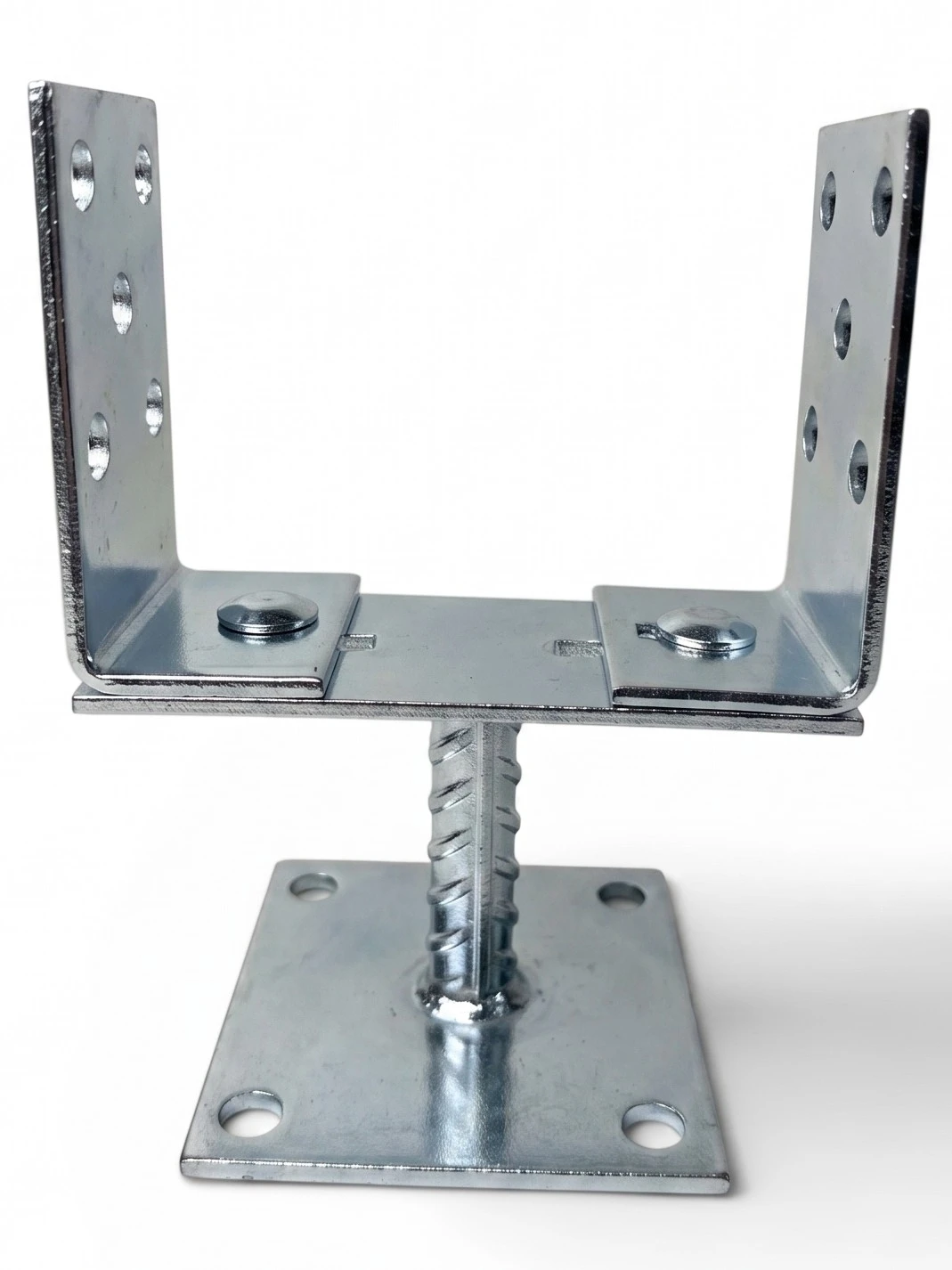

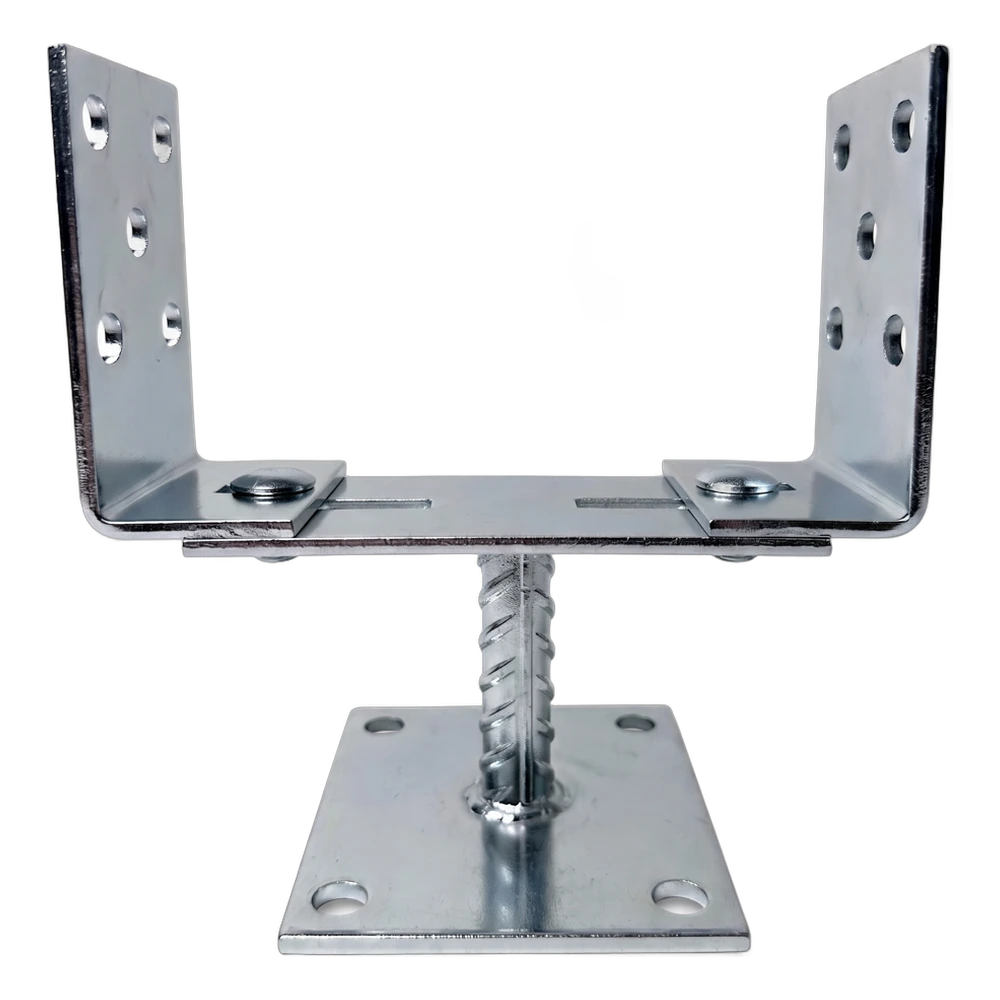

Estribo en U con regulación de la anchura de 0–165 mm, sobre placa inferior de 100 × 100 mm; poste a 85 mm sobre la superficie de apoyo

Abrir el plano acotado a tamaño completo

Sobre el producto

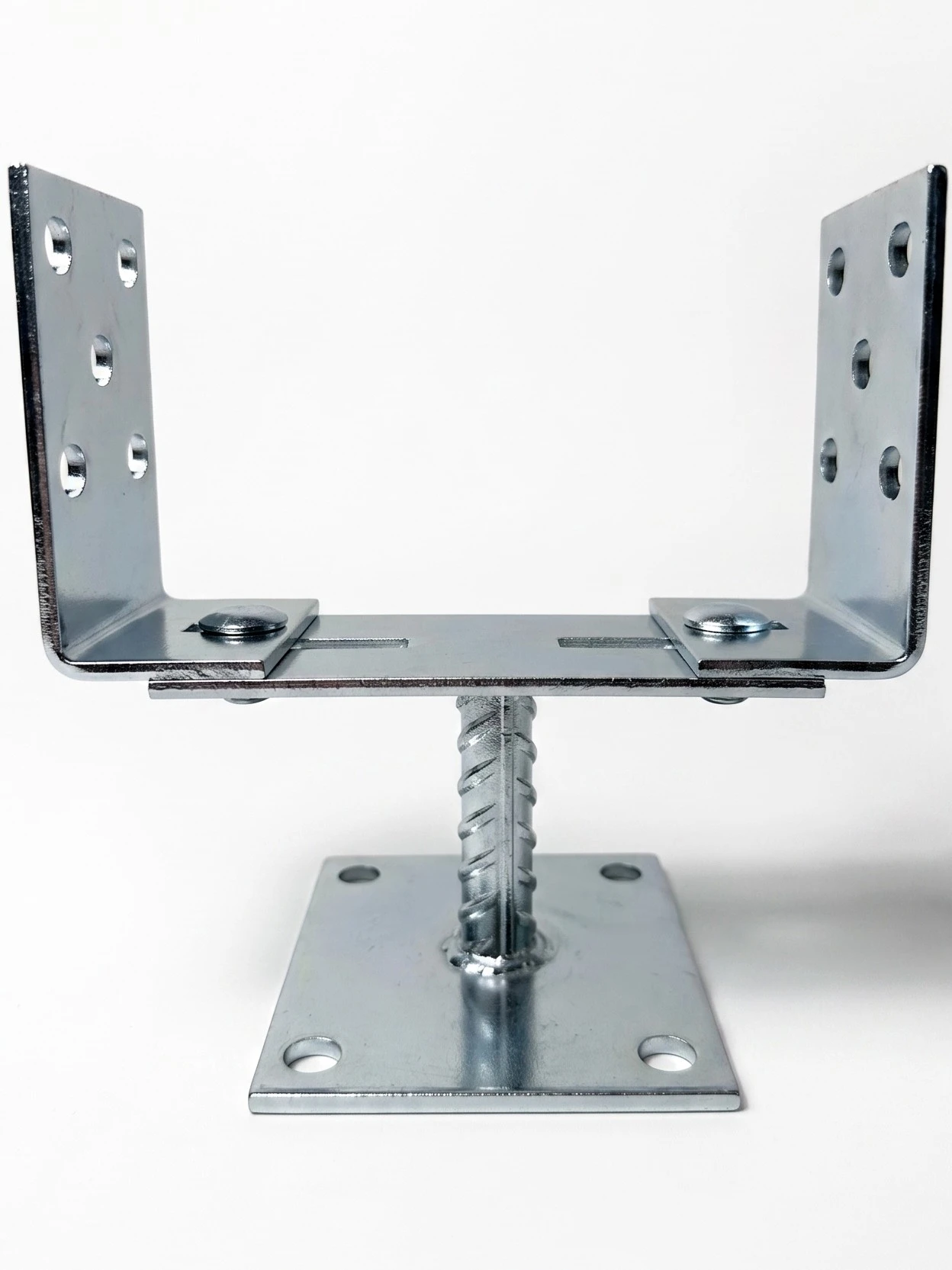

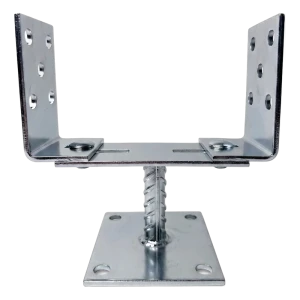

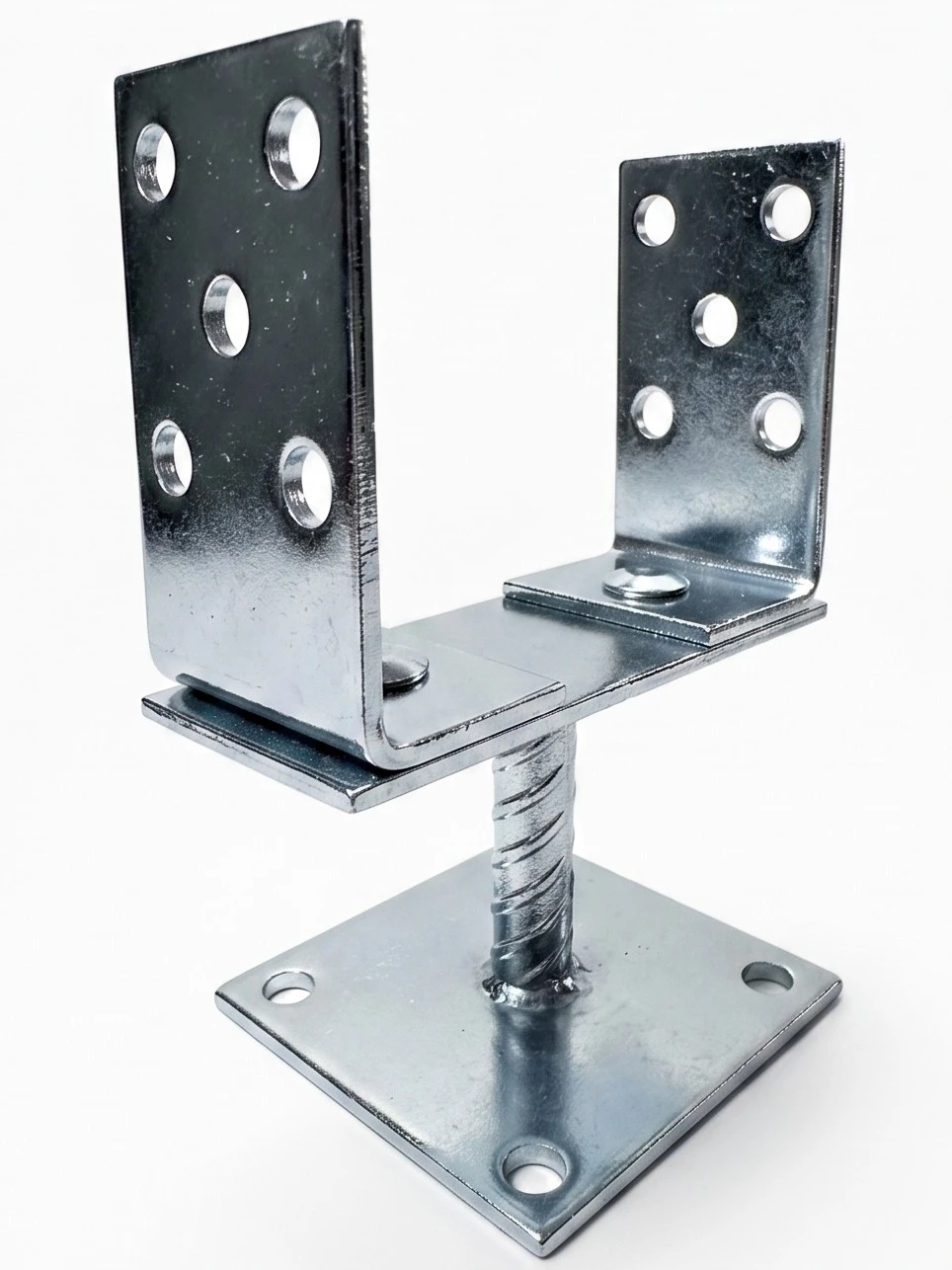

El soporte sirve para fijar el poste a la superficie de apoyo mediante la placa inferior. Dispone de un estribo en U de anchura regulable que mantiene el poste separado respecto a la superficie de apoyo.

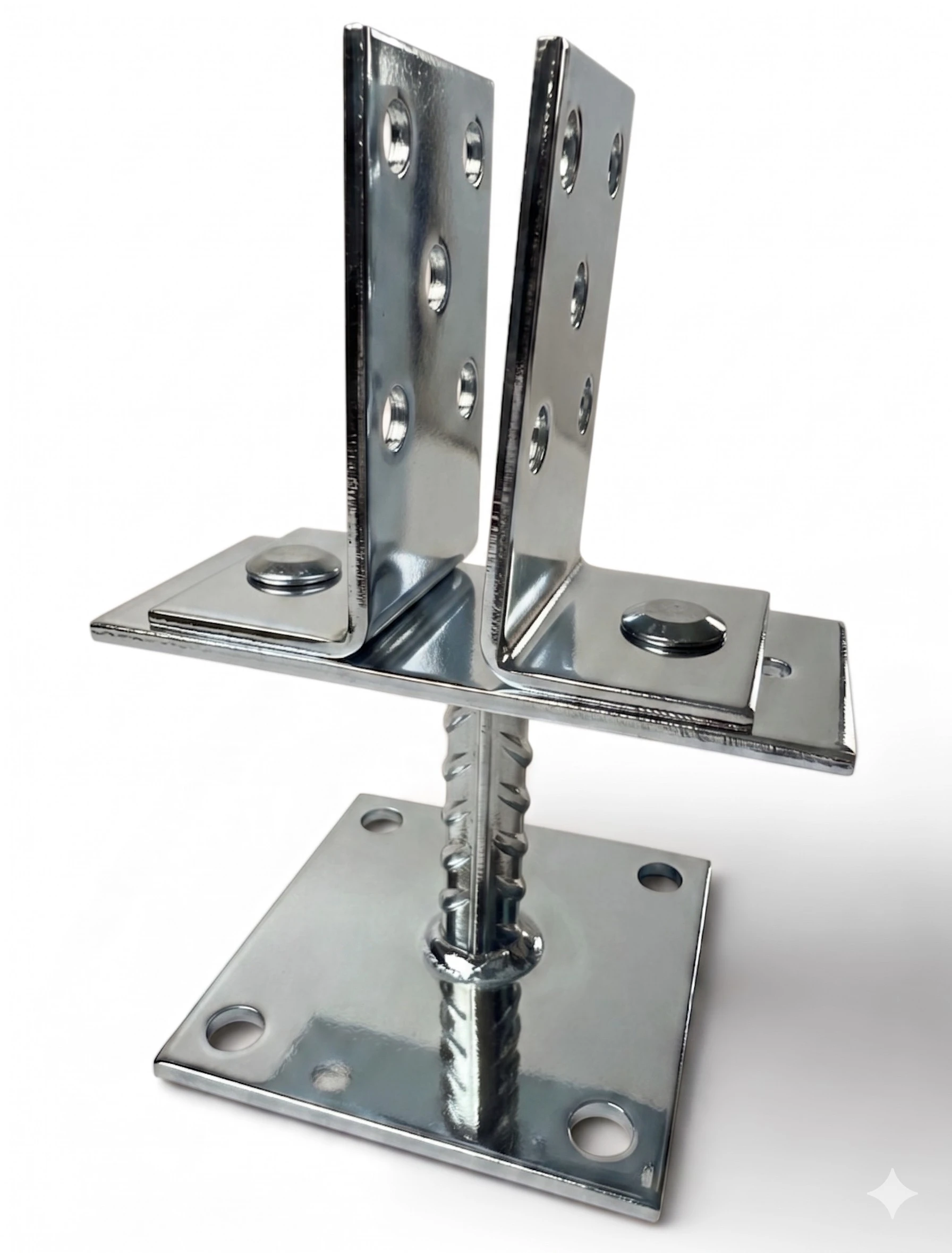

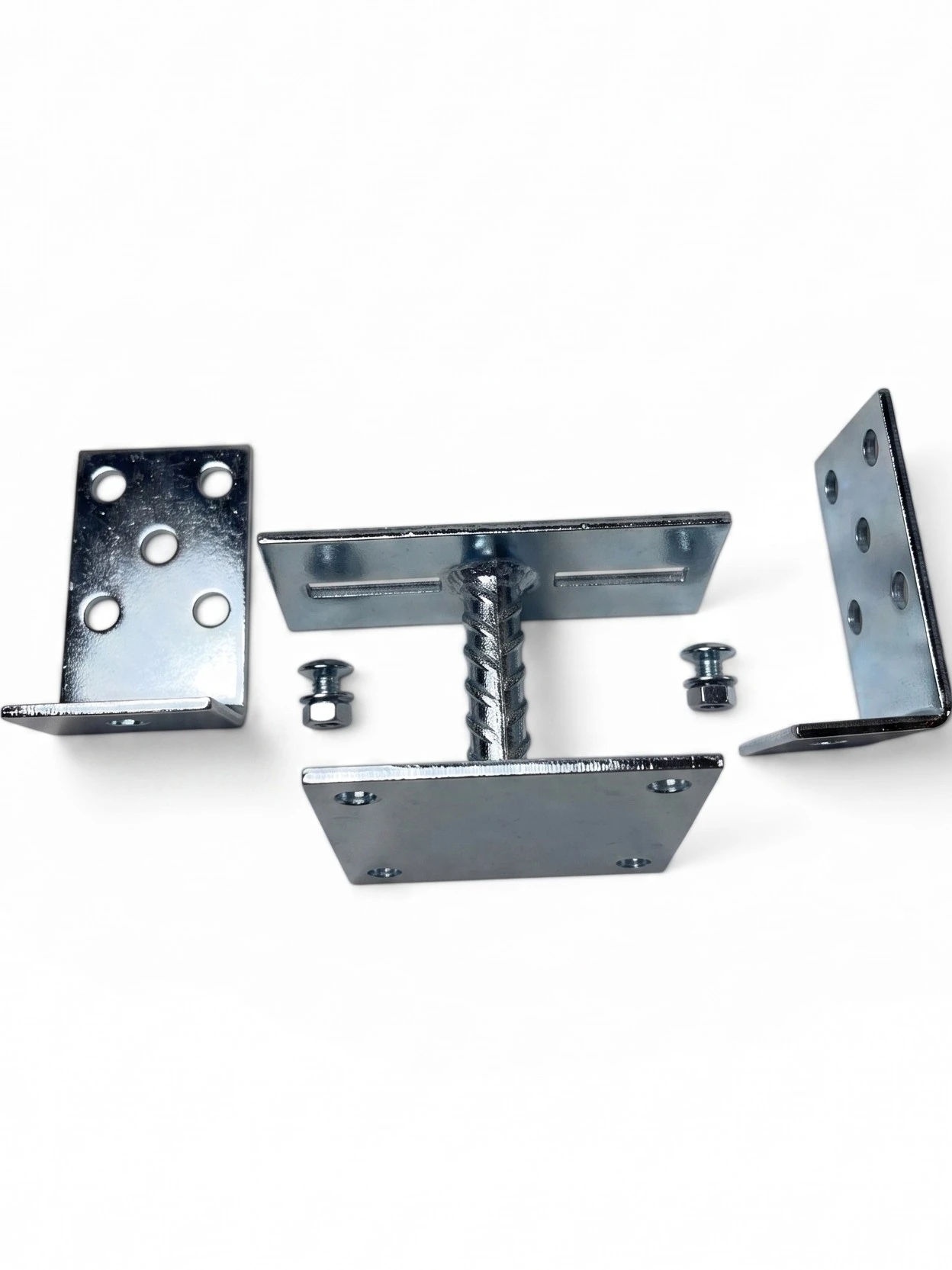

Ajusta la anchura del estribo (dimensión b) a la anchura del poste; se puede regular en el intervalo de 0–165 mm. La dimensión h es la separación entre el poste y la superficie de apoyo, de 85 mm. Las dimensiones de la placa inferior c × c son de 100 × 100 mm. El dibujo muestra una de las posiciones de regulación de la anchura. Durante el montaje, ajusta la separación entre las paredes del estribo a la anchura del poste y aprieta los tornillos de regulación. Fija la placa inferior a un soporte resistente con elementos de fijación adecuados para su tipo y atornilla el poste a las paredes del estribo a través de sus orificios.

El espesor de la chapa es de 3 mm. El producto está fabricado en acero con recubrimiento: galvanizado plateado. Este protege el acero frente a la corrosión en condiciones habituales. En caso de contacto con sal, productos químicos o humedad permanente, elige la versión según las condiciones de exposición. El fabricante no indica la capacidad de carga del soporte; el proyecto determina su elección en función de las cargas de la estructura.

Dimensiones

Material y recubrimiento

Unidad de venta

Selección y montaje

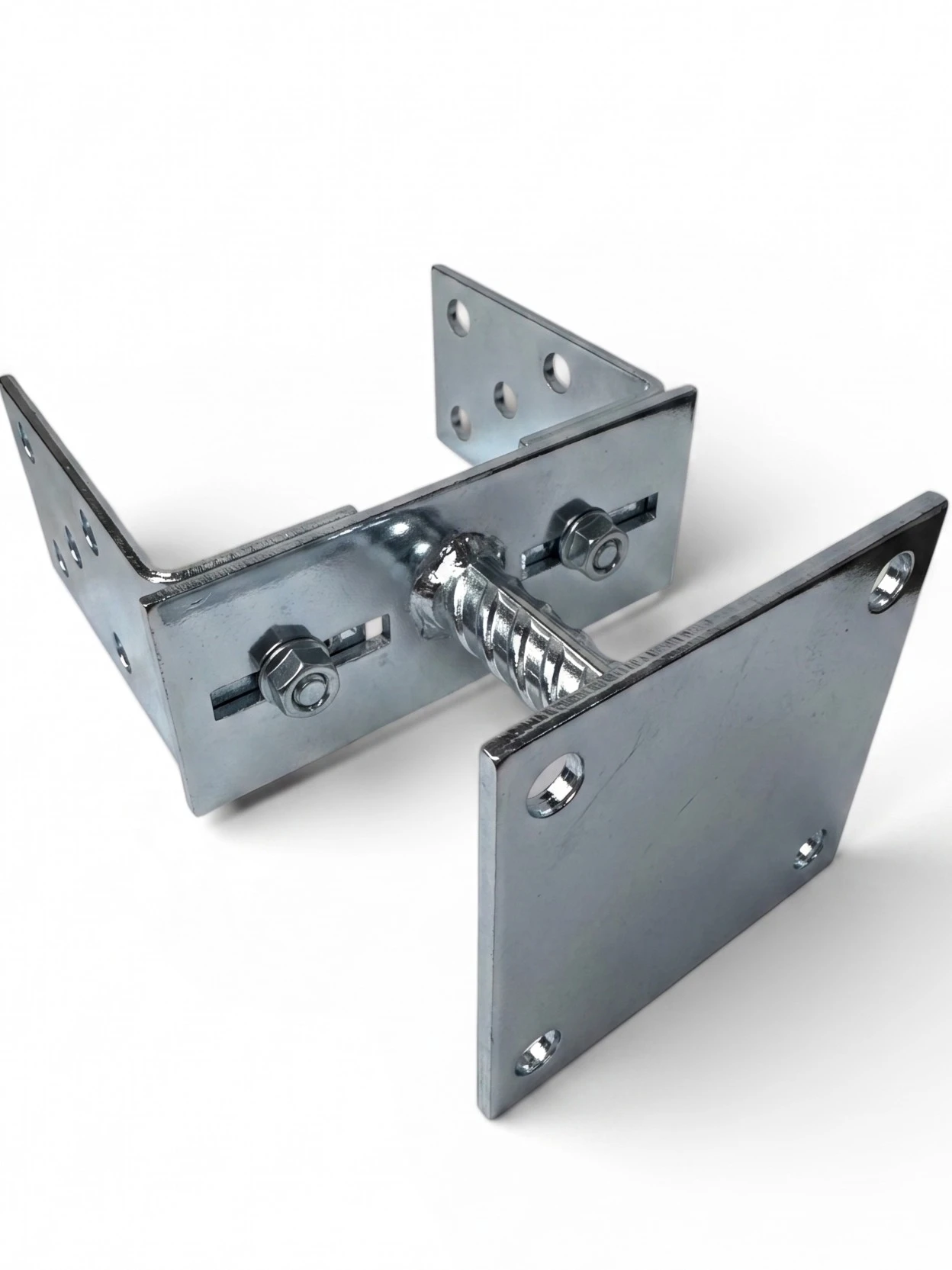

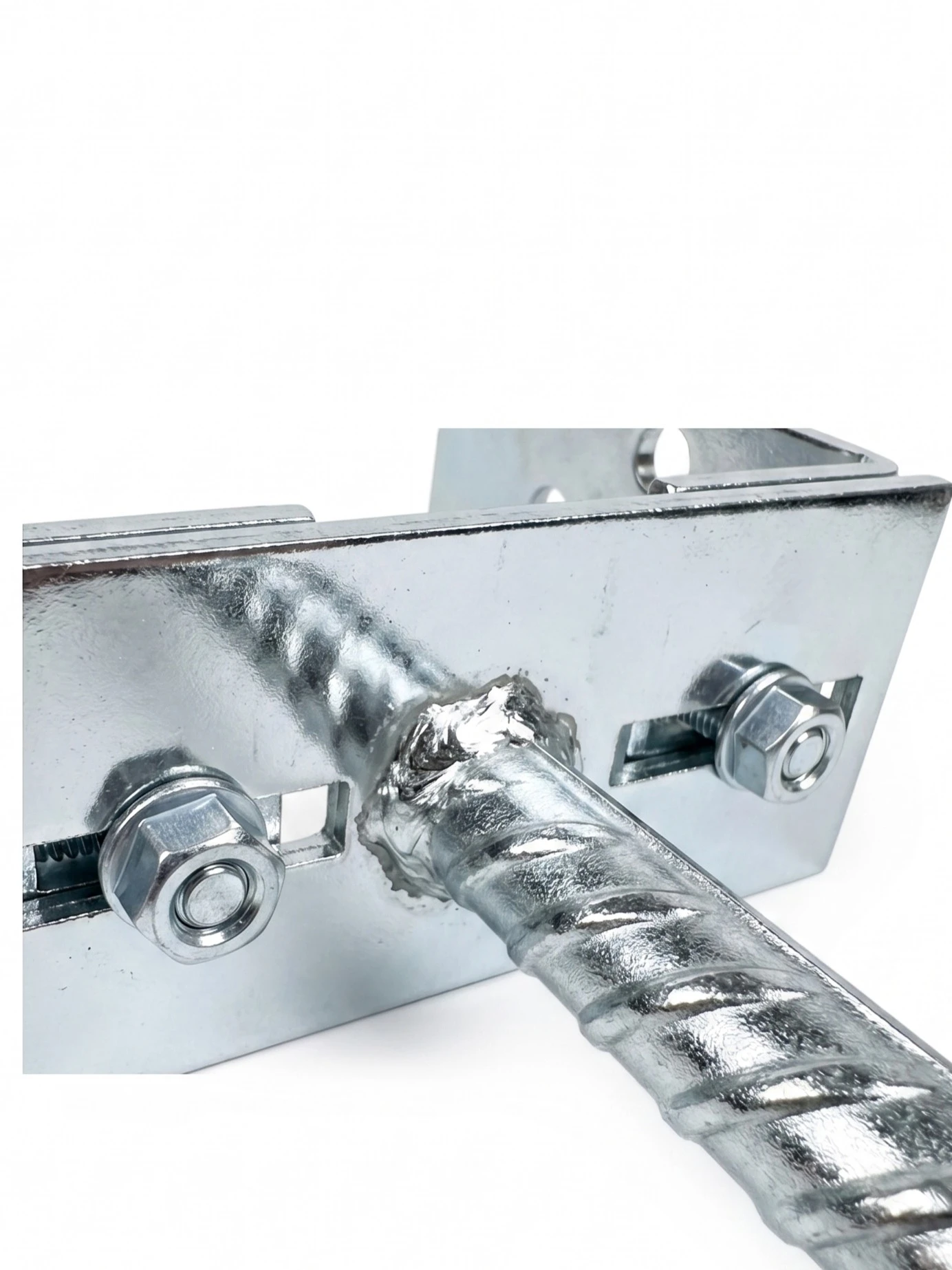

• ✓Ajusta la separación entre las paredes del estribo a la anchura del poste (intervalo 0–165 mm) y aprieta los tornillos de regulación.

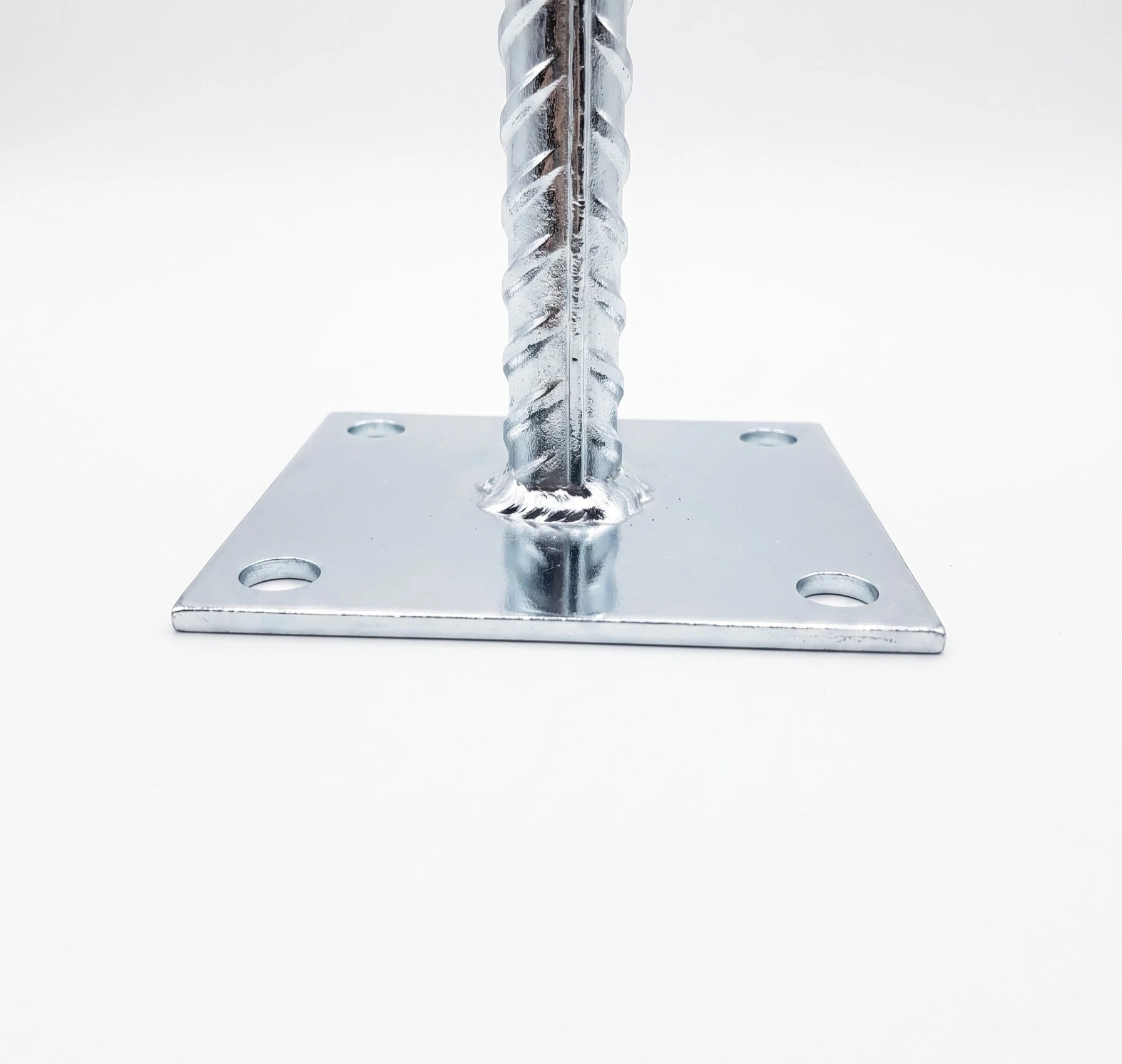

• ✓Fija la placa inferior de 100 × 100 mm a un soporte resistente con elementos de fijación adecuados para su tipo.
• ✓Atornilla el poste a las paredes del estribo a través de sus orificios.
