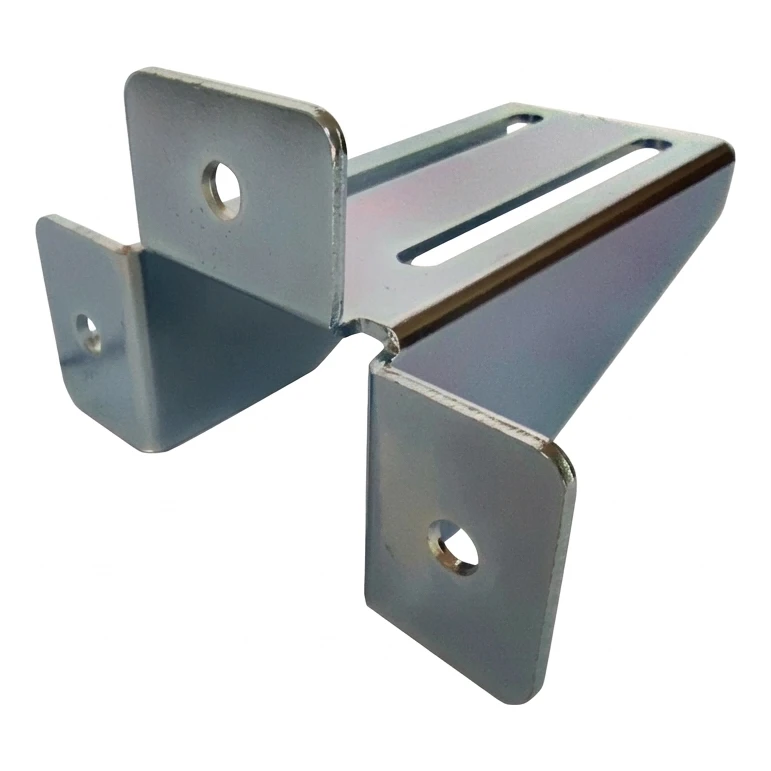

Soporte del tope inferior para puerta corredera PSG – montaje lateral, acero
Deja tu opinión sobre el producto
Soporte del tope inferior PSG de acero, montaje lateral. Chapa de acero de 4 mm, dimensiones 174×113×175 mm, peso 1,156 kg. Voladizo de 175 mm, orificios de montaje 3×⌀12 mm, orificios de regulación 130×11 mm. Para puertas correderas autoportantes.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Código de producto: 001-274
Descripción
Soporte del tope inferior para puerta corredera PSG – montaje lateral, acero
El soporte del tope inferior PSG es un elemento estructural de acero diseñado para el montaje lateral del alojamiento del tope inferior en puertas correderas autoportantes. Gracias a su sólida construcción de chapa de acero de 4 mm de grosor y a sus precisos orificios de montaje, garantiza una fijación duradera y estable del tope inferior al poste o a la pared. El producto reduce el tiempo de instalación: los orificios alargados (ojales) permiten ajustar la posición sin necesidad de volver a taladrar.
El soporte es un elemento imprescindible en los sistemas de puertas correderas en los que el tope inferior debe montarse lateralmente y no desde arriba. Resulta idóneo siempre que la estructura del poste o de la pared requiera separar el alojamiento del tope de la superficie de montaje: el voladizo de 175 mm proporciona la distancia adecuada.

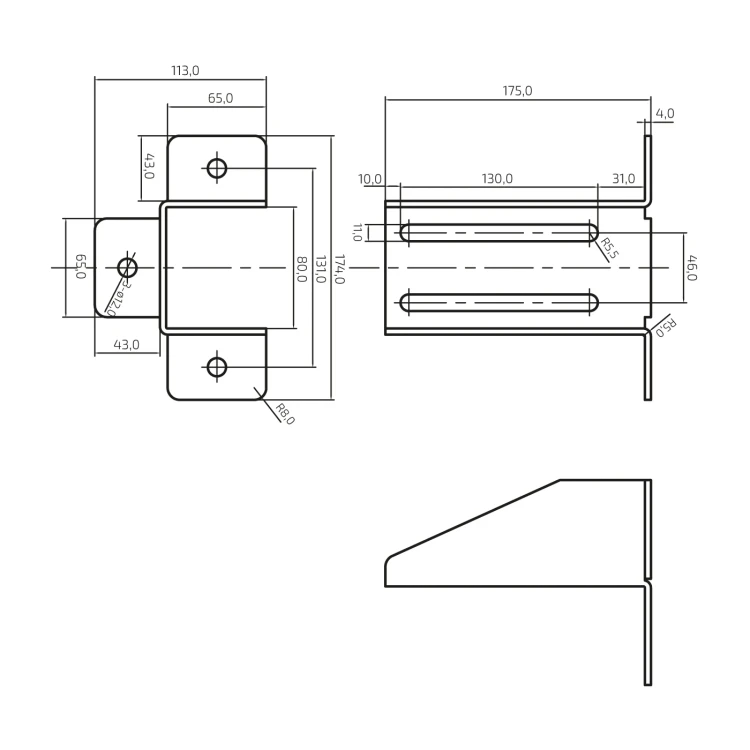

Dimensiones generales
- Altura total: 174 mm
- Anchura total: 113 mm
- Longitud (voladizo desde la pared): 175 mm
- Altura del cuerpo: 80 mm
- Grosor de la chapa: 4 mm
- Peso: 1,156 kg
Orificios de montaje y de regulación
- Orificios de montaje: 3 × ⌀12 mm (en las pestañas laterales)
- Separación de los orificios de montaje (vertical): 131 mm
- Orificios alargados (ojales): longitud 130 mm, anchura 11 mm
- Separación de los ojales (vertical): 46 mm
- Distancia del ojal al borde delantero: 10 mm
- Distancia del ojal al borde trasero: 31 mm
- Radio de redondeo del ojal: R5,5
Pestañas de fijación
- Dimensiones de las pestañas laterales: 65 × 43 mm
- Dimensiones de la pestaña delantera: 65 × 43 mm
- Radio de redondeo del borde: R8
- Radio de plegado: R5
Datos del material e identificación
- Material: chapa de acero
- Fabricante: PSG
- EAN: 5903313203593
El soporte es apto para su montaje tanto en postes de acero como de hormigón. Los orificios alargados permiten ajustar con precisión la posición horizontal del alojamiento del tope inferior, lo que resulta especialmente útil para corregir el eje de la puerta una vez colocados los postes. Los tres orificios redondos de ⌀12 mm de las pestañas garantizan un anclaje seguro del elemento al soporte.
