Soporte para vidrio 40x35x20 mm AISI304 sistema 42,4 satinado

Ir a Opiniones sobre el producto

Soporte para vidrio Pinox 40×35×20 mm de acero AISI 304 con acabado satinado. Elemento de montaje para barandillas de vidrio del sistema 42,4.

Ir a la descripción completa
con IVA sin IVA
Precio 2,14 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

PC
Disponibilidad:
En stock
Tiempo de envío: 24 horas

Características del producto

[PIM] akcesoria-do-balustrad #123

  • Material AISI 304
  • Acabado Satinado
  • Sistema de montaje 42,4 mm

Descripción

Soporte para vidrio Pinox 40×35×20 mm – acero AISI 304, satinado, sistema 42,4

Soporte para vidrio Pinox de acero inoxidable AISI 304 con acabado satinado — elemento de montaje sólido para la fijación estable de paneles de vidrio en barandillas interiores. Diseñado para el sistema plano 42,4, garantiza un apoyo seguro del vidrio y su correcta posición en escaleras, entresuelos, galerías y en edificios residenciales y comerciales.

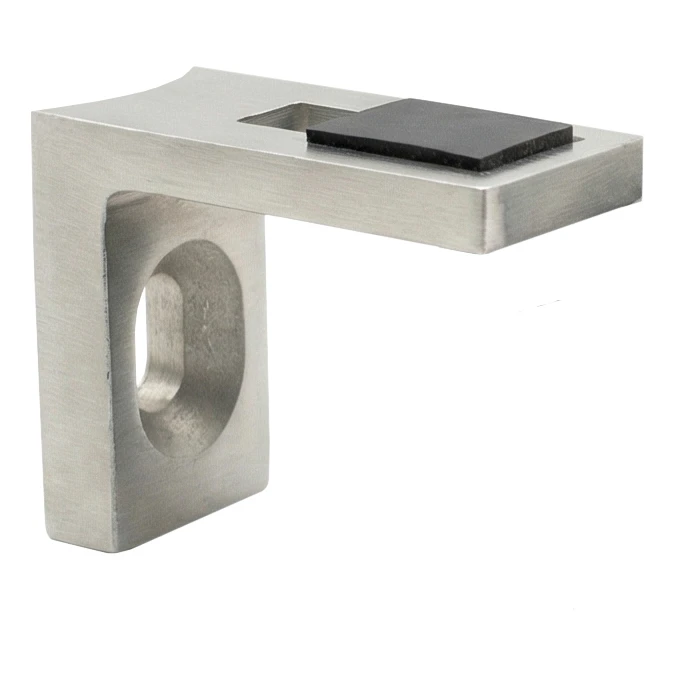

Soporte para vidrio Pinox de acero AISI 304 – vista en perspectiva con junta de goma
Soporte para vidrio Pinox de acero AISI 304 – vista en perspectiva con junta de goma

El perfil del soporte en forma de L permite un asentamiento estable del panel de vidrio, y la junta de goma (EPDM) en el brazo superior protege la superficie del vidrio contra rayones y garantiza una distribución uniforme de la presión. El montaje se realiza mediante un orificio ovalado en la parte vertical, lo que permite el ajuste de posición durante la instalación. El vidrio se presiona con un tornillo de fijación con rosca M6 / M8 (el tornillo no está incluido en el conjunto) que se enrosca a través del orificio en el brazo superior.

Durabilidad y estética del acero inoxidable AISI 304

El acero inoxidable AISI 304 proporciona alta resistencia a la corrosión, daños mecánicos y efectos de la humedad — el soporte mantiene sus propiedades funcionales durante muchos años incluso con uso intensivo y diario. El acabado satinado proporciona al elemento una apariencia moderna, que se combina perfectamente con el vidrio y otros componentes de la barandilla, y al mismo tiempo enmascara eficazmente pequeños rayones y huellas dactilares.

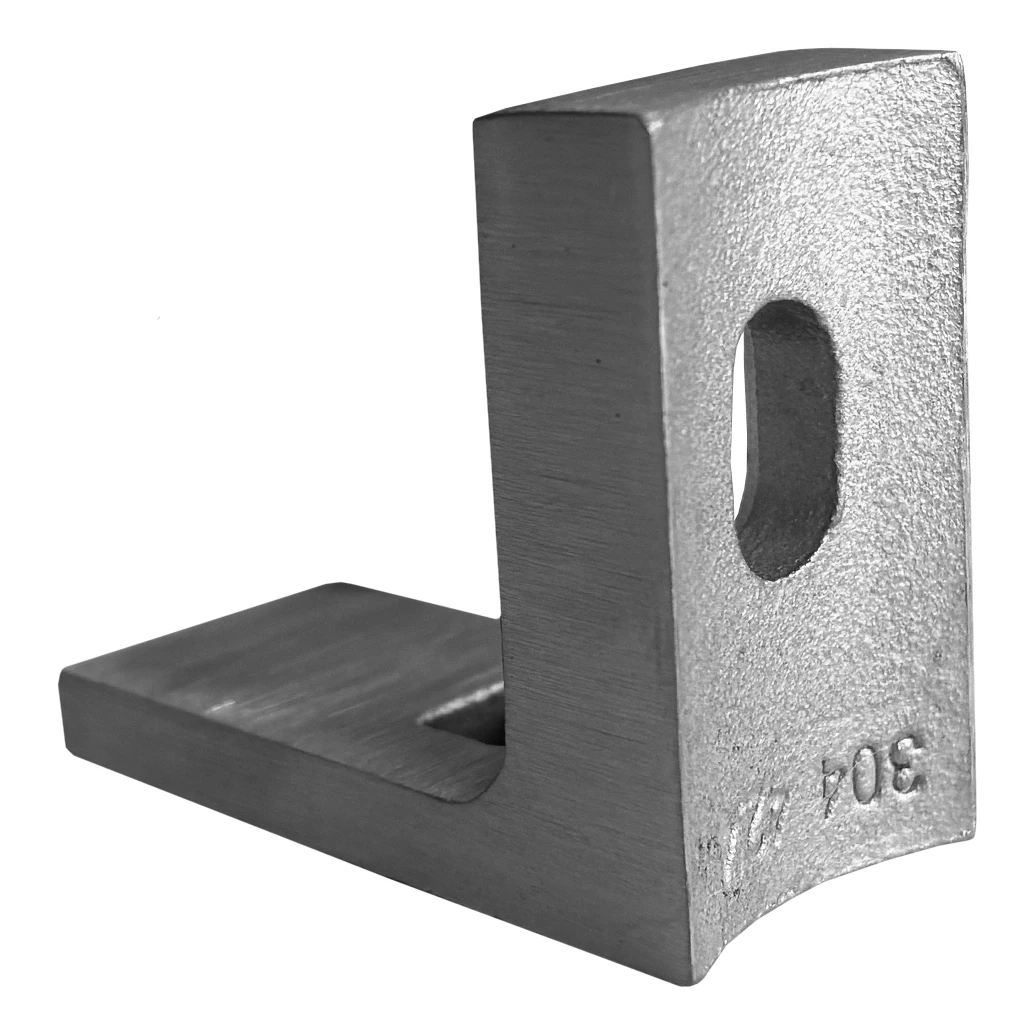

Soporte para vidrio – vista trasera con marcado del material 304
Soporte para vidrio – vista trasera con marcado del material 304
Soporte para vidrio – vista inferior con orificio ovalado y orificio para tornillo
Soporte para vidrio – vista inferior con orificio ovalado y orificio para tornillo

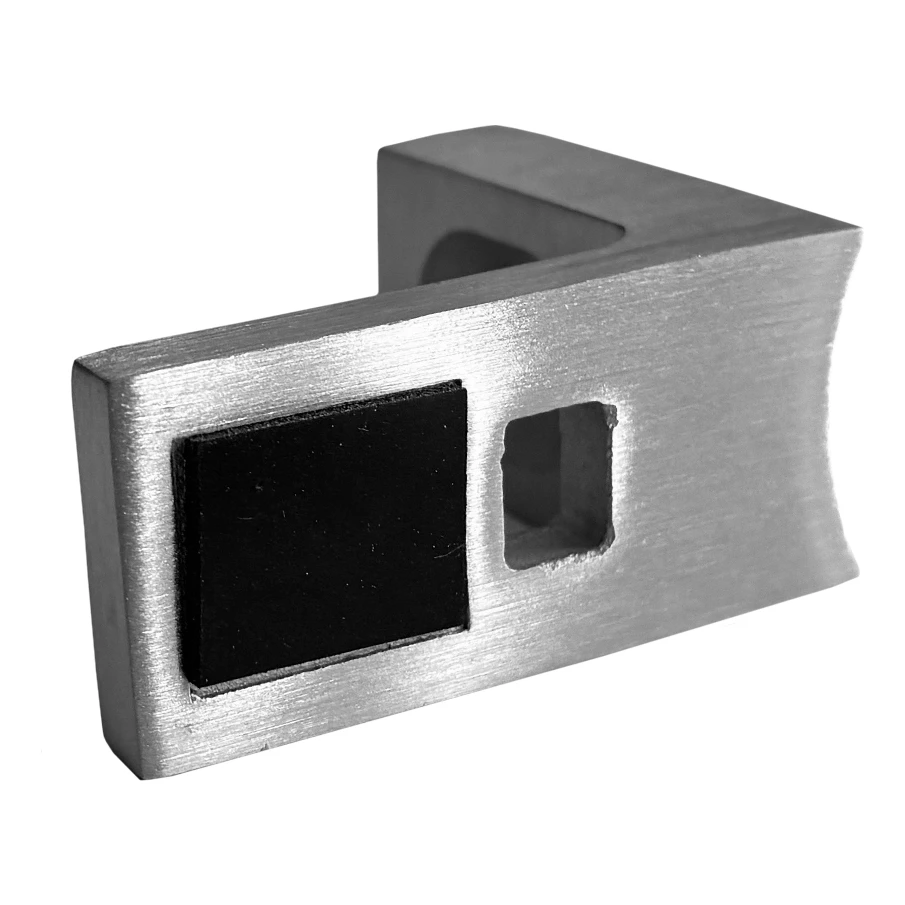

Soporte para vidrio – vista superior de la junta de goma y orificio para tornillo de fijación
Soporte para vidrio – vista superior de la junta de goma y orificio para tornillo de fijación

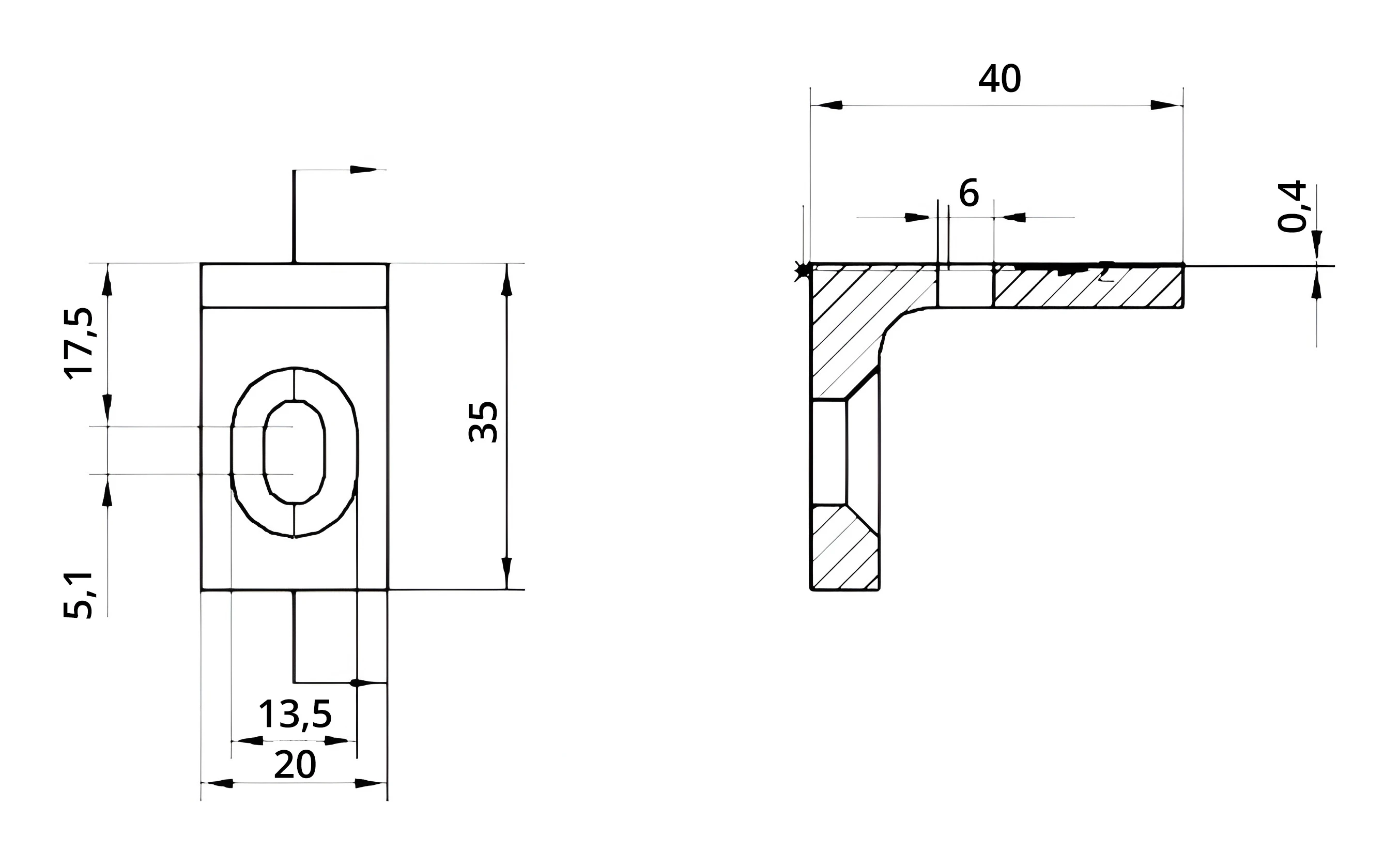

Plano dimensional del soporte para vidrio con vista frontal y sección lateral
Plano dimensional del soporte para vidrio con vista frontal y sección lateral

Dimensiones y datos técnicos

  • Profundidad (L): 40 mm
  • Altura total (H): 35 mm
  • Anchura: 20 mm
  • Eje del orificio ovalado desde el borde superior: 17,5 mm
  • Longitud del orificio ovalado: 5,1 mm
  • Diámetro del orificio de montaje: 10 mm
  • Orificio para tornillo en el brazo superior: 6 mm
  • Profundidad del rebaje para junta: 0,4 mm
  • Rosca del tornillo de fijación (no incluido): M6 / M8
  • Material: acero inoxidable AISI 304
  • Acabado: satinado
  • Sistema: plano 42,4
  • Peso: 0,05 kg
  • Volumen: 56,7 cm³
  • EAN: 5903313208871

El soporte Pinox es una solución probada para empresas instaladoras que realizan proyectos de barandillas de vidrio — combina durabilidad del acero inoxidable, ejecución precisa y estética del acabado satinado en un elemento compacto listo para montaje inmediato.
