Soporte para vidrio 6-10,76 mm 50x40x26 mm pin system 42,4 mm zamak en bruto
producto no disponible
añadir a la lista de deseos
Descripción

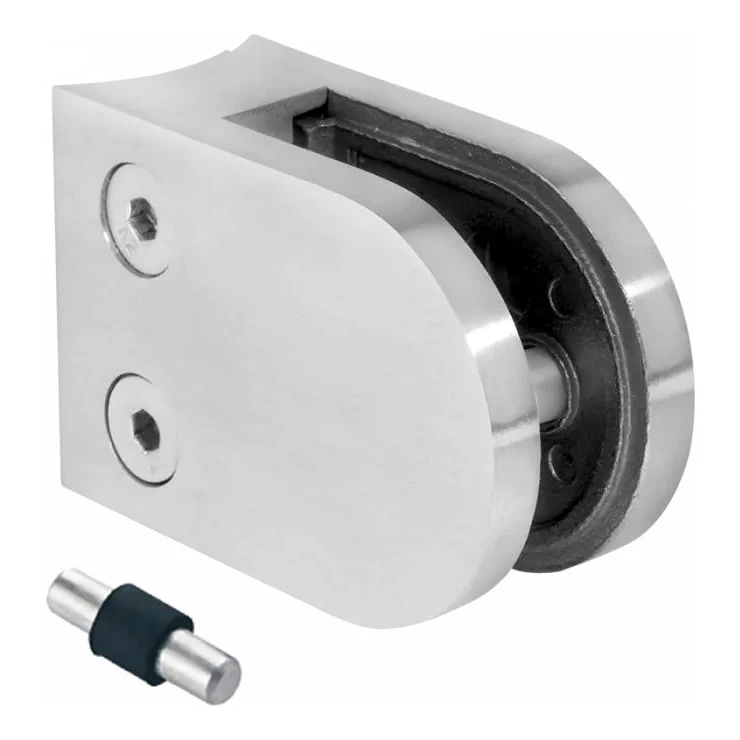

Soporte para vidrio 50×40 mm zamak – sistema de tubo 42,4 mm, vidrio 6–10,76 mm
Soporte para vidrio 50×40×26 mm de zamak es un elemento de fijación robusto diseñado para el montaje de paneles de vidrio con un grosor de 6 a 10,76 mm. Gracias a su construcción adaptada a tubos de diámetro 42,4 mm, el soporte es la solución ideal para barandillas, vallas y cerramientos de vidrio, tanto en interiores como en exteriores.
Construcción y montaje
El soporte se instala mediante enroscado en un tubo de diámetro 42,4 mm. El orificio de montaje de diámetro ø8,5 mm con un descentramiento axial de 38 mm desde el frente garantiza un posicionamiento preciso en el poste. El conjunto incluye un pasador de seguridad que estabiliza el soporte en el tubo e impide su rotación. Los tornillos Allen permiten ajustar la presión sobre el vidrio sin desmontar el soporte completo, lo que agiliza considerablemente las tareas de instalación y el mantenimiento posterior.
La superficie del soporte es en bruto (sin pintar), lo que permite cualquier acabado — se recomienda el lacado en polvo, con el que es posible adaptar el color a los requisitos individuales del proyecto.

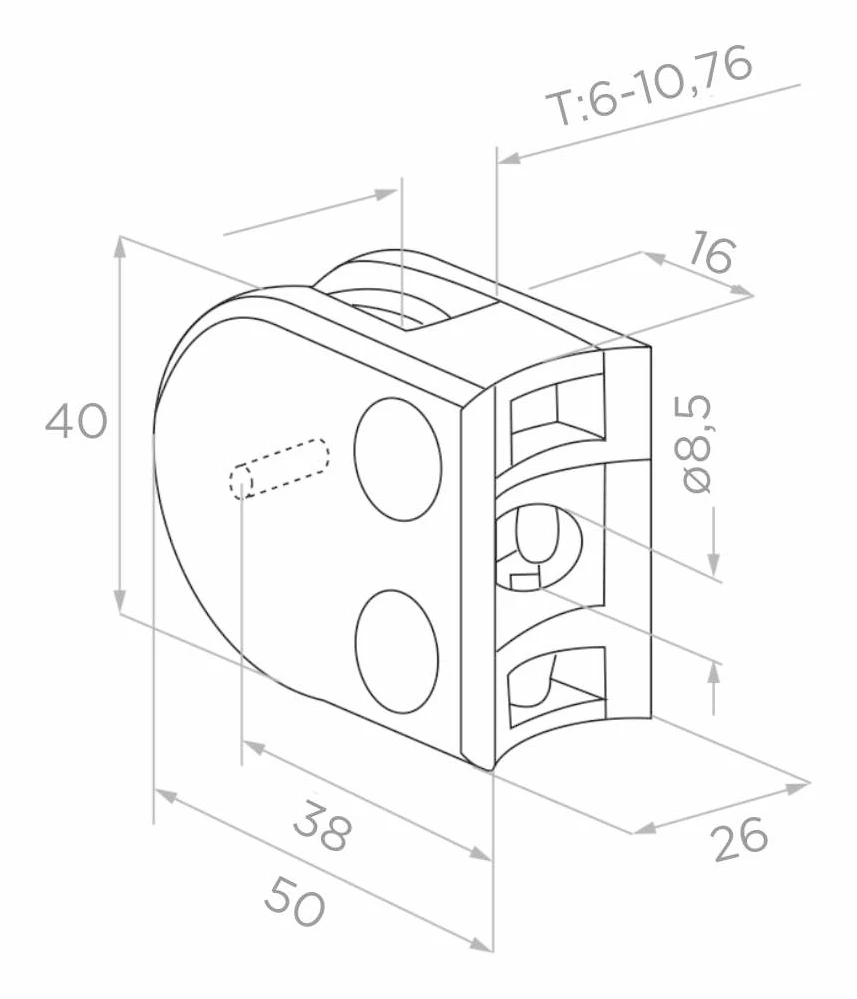

Dimensiones y parámetros técnicos
- Longitud (L): 50 mm
- Altura (H): 40 mm
- Anchura: 26 mm
- Grosor del vidrio admitido (T): 6–10,76 mm
- Diámetro del orificio de montaje: ø8,5 mm
- Distancia del eje del orificio al frente: 38 mm
- Diámetro del tubo de montaje: 42,4 mm
- Material: zamak (aleación de zinc)
- Superficie: en bruto (para acabar, se recomienda lacado en polvo)
- Peso: 0,16 kg
- Volumen: 52 cm³
- EAN: 5901289670579
Juntas de goma – selección
El soporte requiere el uso de juntas de goma, que deben seleccionarse en función del grosor del vidrio a instalar. Las juntas protegen el panel contra arañazos y garantizan una presión uniforme en toda la superficie de contacto. Las juntas están disponibles como accesorios separados — al realizar el pedido, conviene completar el kit de montaje desde el principio.
Aplicaciones
El soporte es un elemento universal del sistema de barandilla basado en tubo ø42,4 mm. Es adecuado para el montaje de rellenos de vidrio en barandillas de balcones, terrazas, escaleras, así como en vallas y mamparas de vidrio. La posibilidad de trabajar con vidrio de 6 mm de grosor (vidrio templado monolítico) hasta 10,76 mm (vidrio laminado VSG) ofrece un amplio abanico de posibilidades en el diseño de proyectos.
Datos técnicos
| Material | Zamak |
| Acabado | Crudo |
| Sistema de montaje | 42,4 mm |
| Espesor del vidrio [mm] | 6-10,76 |
