Soporte para vidrio 6–10,76 mm cuadrado 90° pin 53x45x26 mm AISI 304 satinado
producto no disponible
añadir a la lista de deseos
Descripción

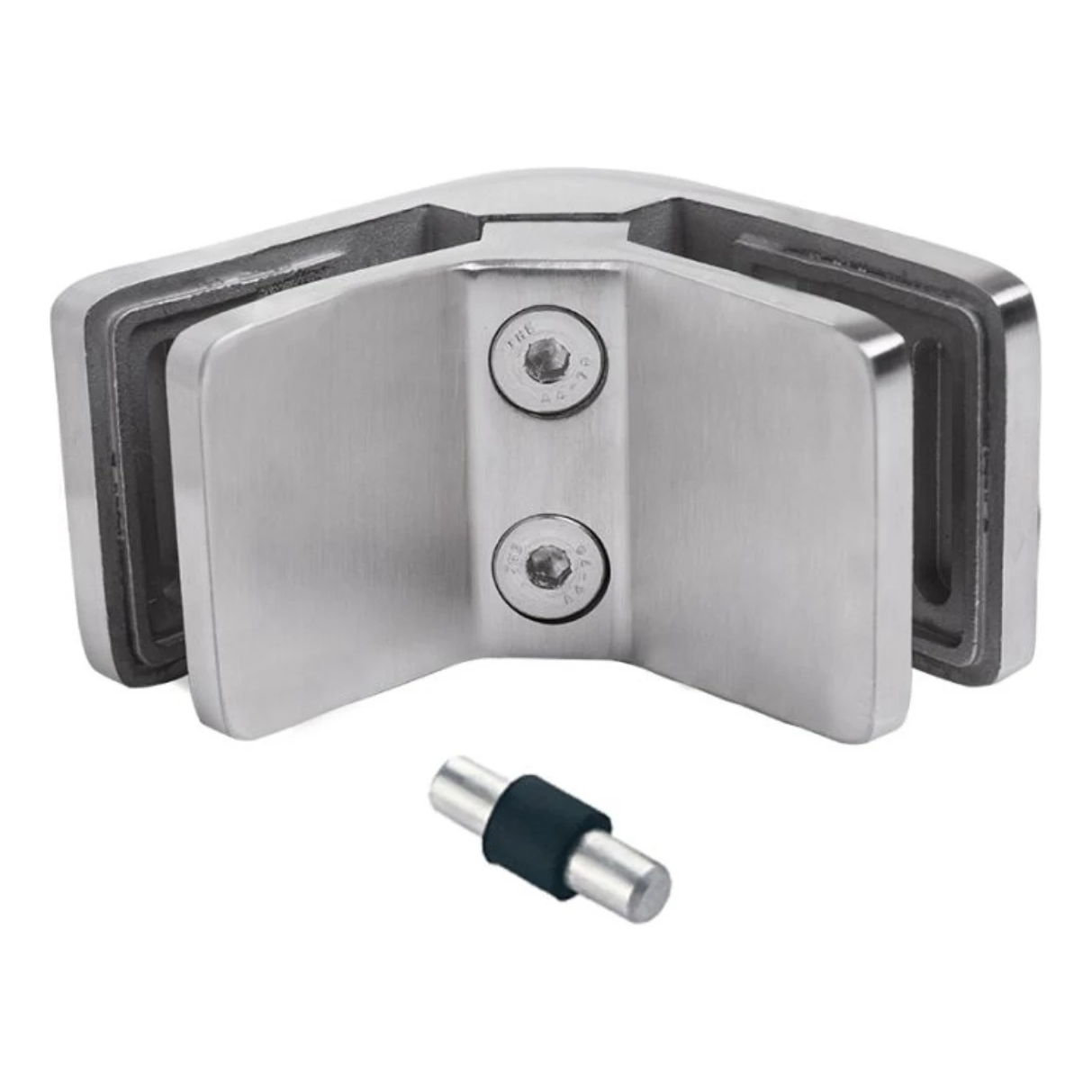

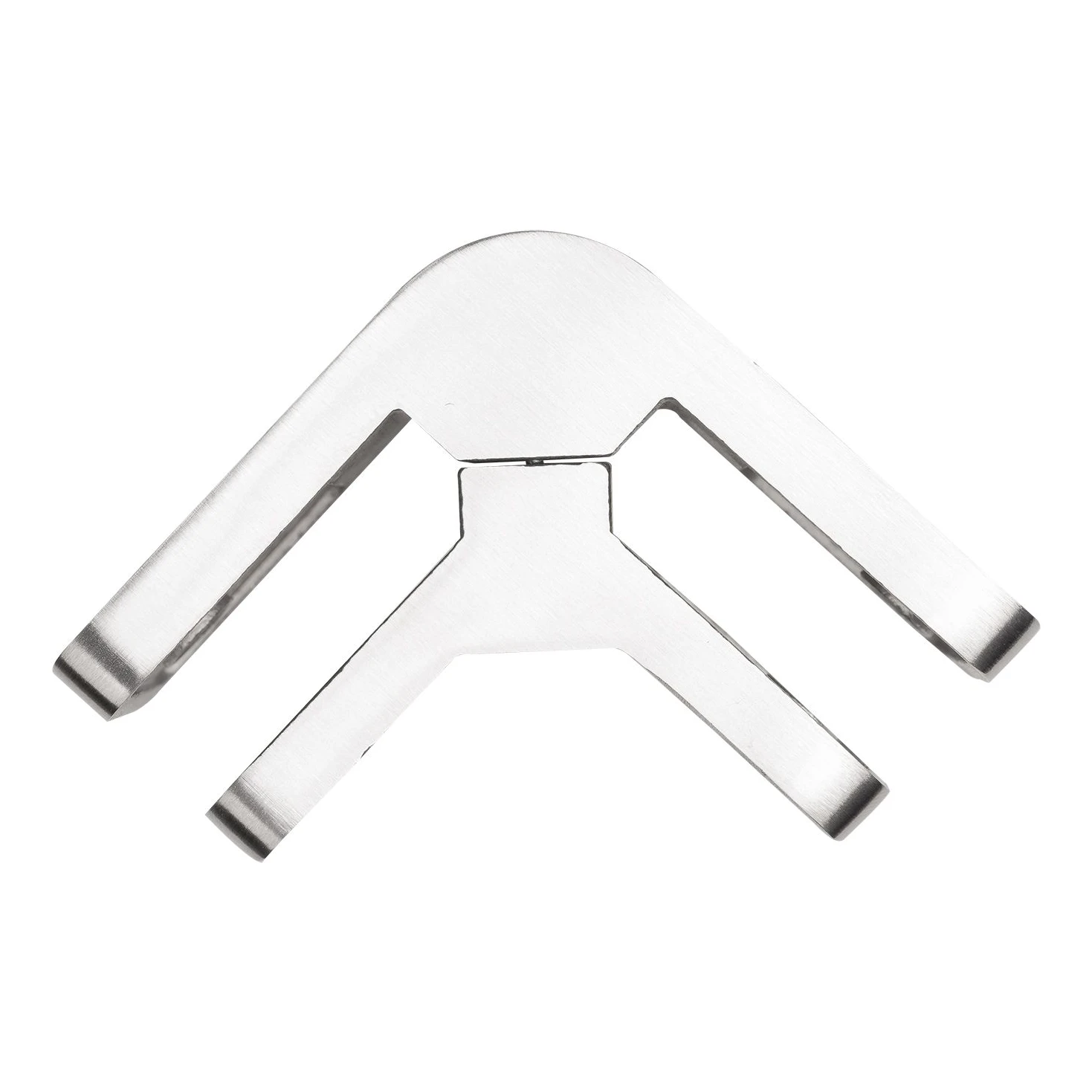

Soporte angular para vidrio 90° cuadrado 53×45 mm – acero AISI 304, acabado satinado
Soporte angular para vidrio 90° con dimensiones de 53 × 45 × 26 mm, es una solución profesional para unir dos paneles de vidrio en ángulo recto en barandillas y cerramientos de vidrio. Fabricado en acero inoxidable AISI 304 con acabado satinado, garantiza una resistencia duradera a la corrosión y un aspecto estético y moderno. El soporte es compatible con vidrio templado y laminado de un grosor de 6 a 10,76 mm, lo que abarca las configuraciones más habituales en la construcción.
El soporte se suministra junto con un pasador de seguridad con funda de goma, que estabiliza la posición del panel de vidrio y evita su desplazamiento accidental. La construcción del soporte se basa en dos mitades unidas mediante tornillos Allen 2×M6, lo que permite una regulación precisa de la presión de apriete sin necesidad de desmontar el elemento completo.
Especificación técnica
- Tipo: soporte angular 90° (vidrio–vidrio)
- Dimensiones exteriores: 53 × 45 mm
- Anchura (profundidad): 26 mm
- Material: acero inoxidable AISI 304
- Acabado: satinado
- Grosor del vidrio: 6–10,76 mm (templado o laminado)
- Fijación: 2 × M6 – tornillos Allen
- Pasador de seguridad: incluido
- Peso: 0,46 kg
- EAN: 5903313207898
Función estructural y seguridad

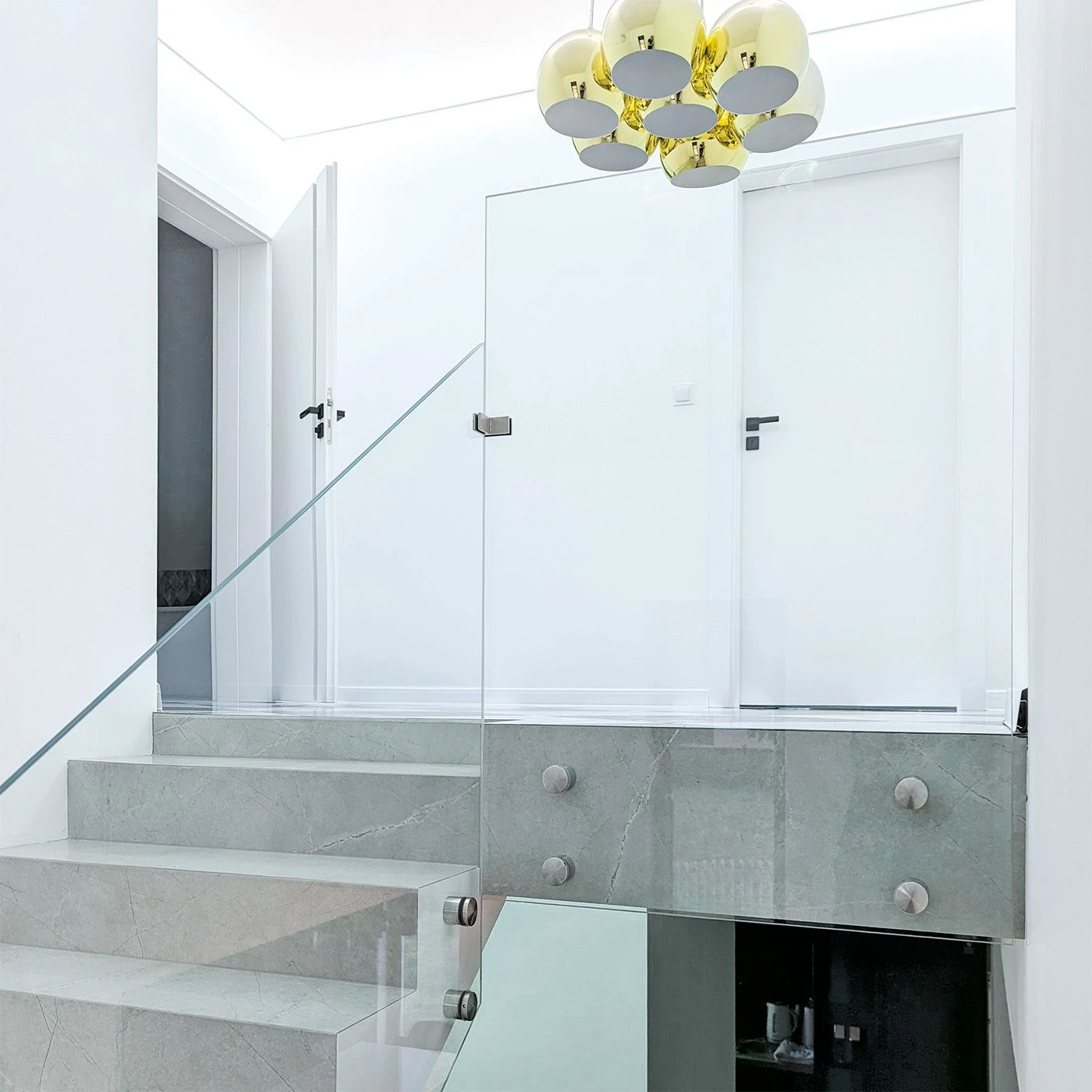

El soporte angular es un elemento clave que influye en la estabilidad y seguridad de la barandilla de vidrio. Al unir dos paneles en un ángulo de 90°, evita eficazmente el deslizamiento del vidrio, rigidiza la estructura y reduce significativamente el riesgo de daños durante el uso. La instalación del soporte elimina la necesidad de marcos o perfiles adicionales, permitiendo crear soluciones de barandilla minimalistas y sin marco en balcones, terrazas, escaleras y edificios de uso público.
El acabado satinado del acero inoxidable AISI 304 no solo ofrece protección frente a la corrosión, sino también un aspecto elegante. Gracias a su coloración neutra y su brillo sutil, el soporte se integra perfectamente con las barandillas modernas de vidrio y acero inoxidable.
Dimensiones detalladas de los planos técnicos

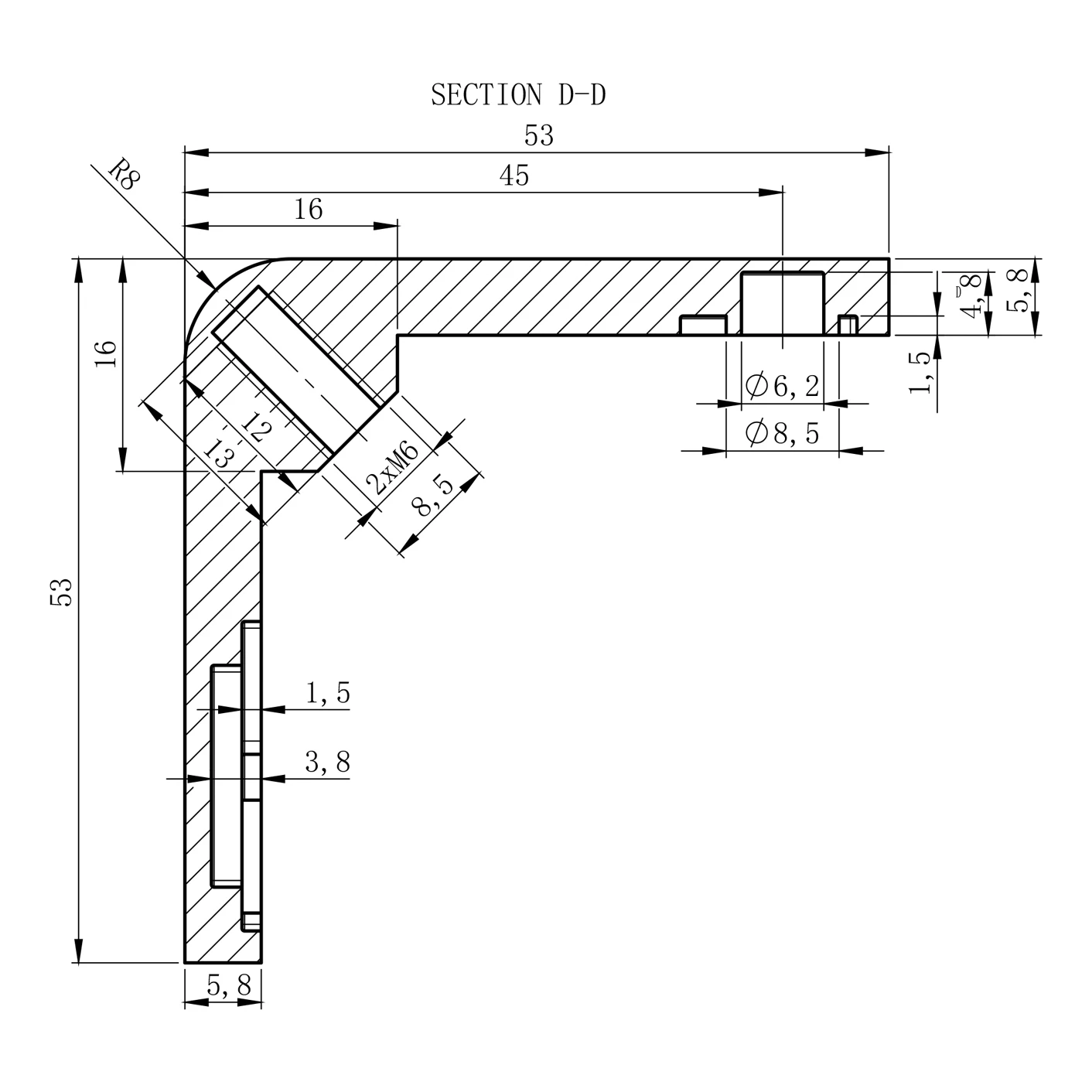

Cuerpo del soporte (sección D-D):
- Longitud exterior del brazo: 53 mm
- Longitud interior del brazo: 45 mm
- Grosor del brazo: 5,8 mm
- Radio de redondeo de la esquina exterior: R8
- Diámetro del orificio de montaje: ⌀6,2 mm
- Diámetro del avellanado: ⌀8,5 mm
- Roscas de montaje: 2 × M6
- Profundidad de la rosca: 8,5 mm

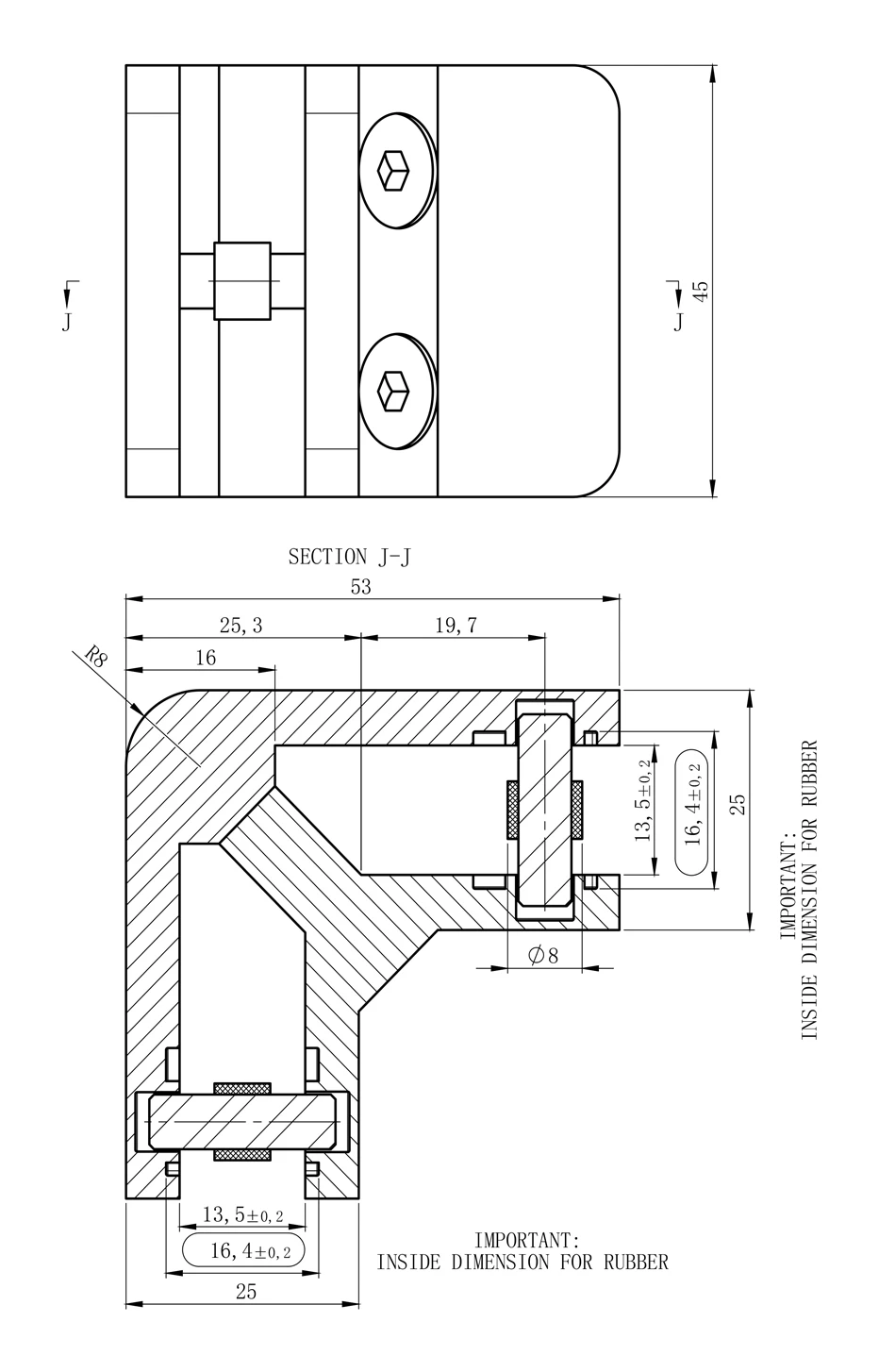

Ranura para vidrio (sección J-J):
- Anchura de la ranura interior (para junta): 16,4 ±0,2 mm
- Anchura de la ranura entre mordazas metálicas: 13,5 ±0,2 mm
- Grosor total del conjunto de mordazas: 25 mm
- Diámetro del pasador de seguridad: ⌀8 mm

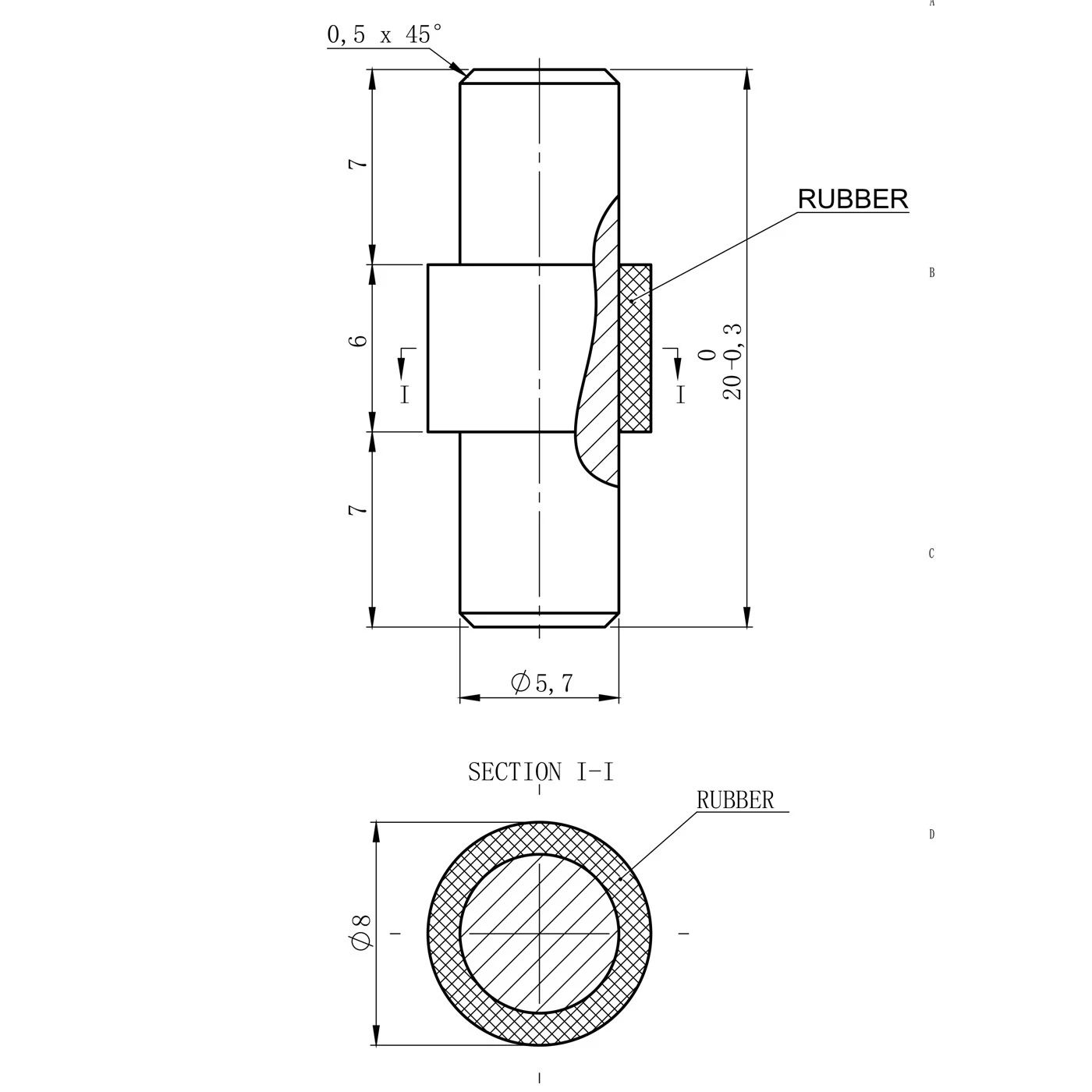

Pasador de seguridad:
- Longitud total: 20 mm (tolerancia: 0 / −0,3 mm)
- Diámetro del vástago: ⌀5,7 mm
- Diámetro exterior de la goma: ⌀8 mm
- Distribución de longitud: parte superior 7 mm + centro 6 mm (goma) + parte inferior 7 mm
- Chaflán: 0,5 × 45°

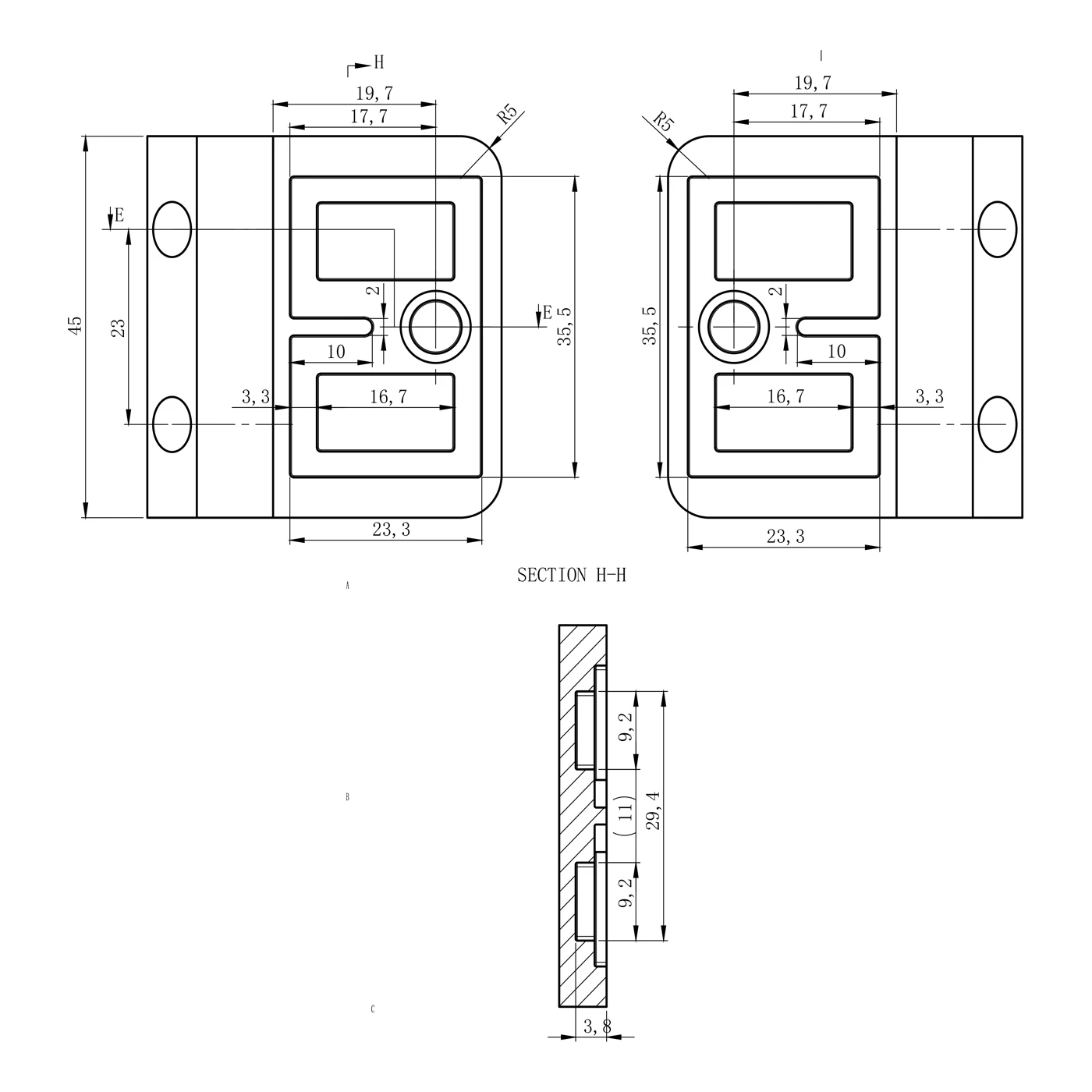

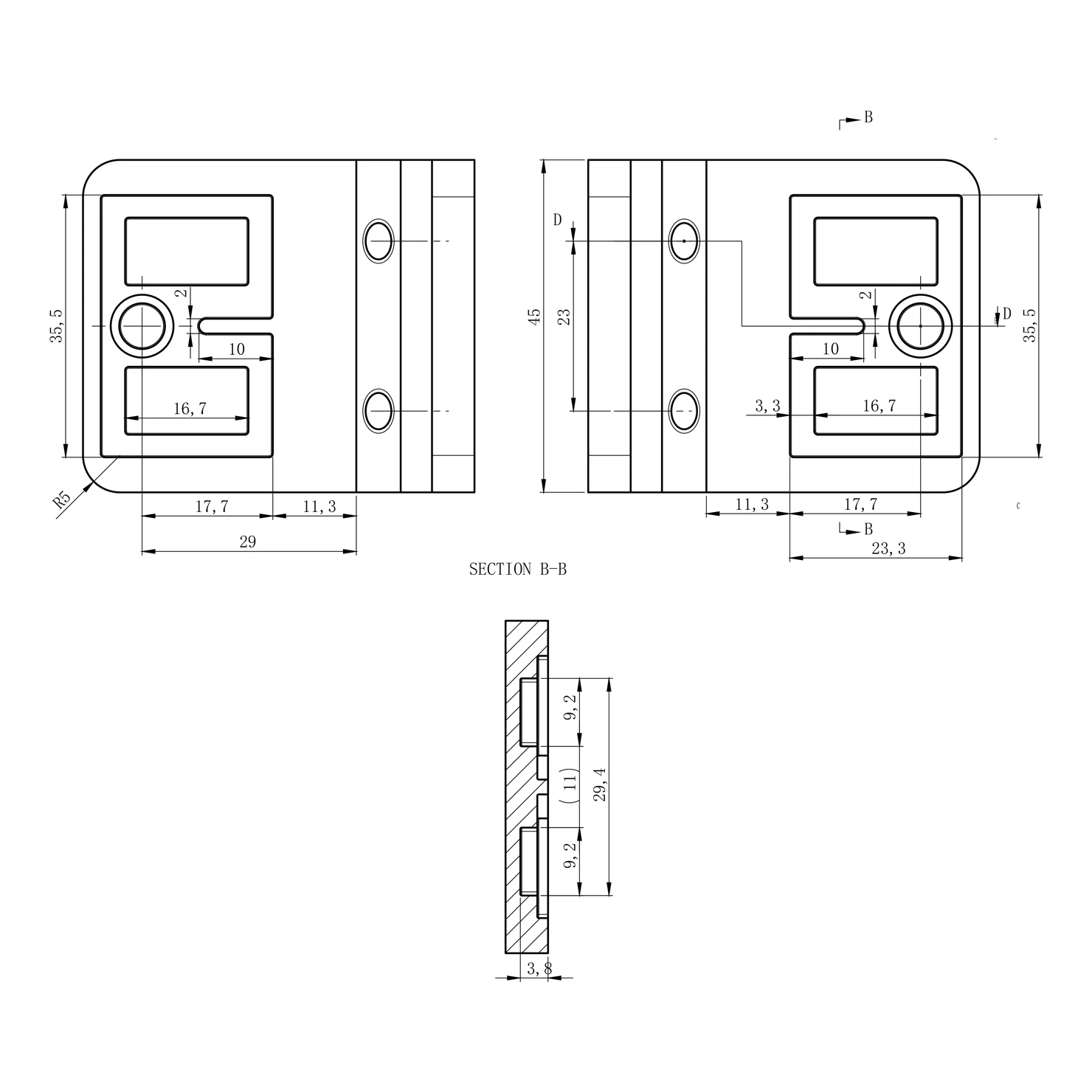

Alojamientos para juntas de goma (vistas interiores):
- Anchura del alojamiento para junta: 17,7 mm
- Altura del alojamiento: 35,5 mm
- Anchura del resalte interior: 16,7 mm
- Radio de redondeo del alojamiento: R5
- Grosor de la mitad del soporte: 3,8 mm
- Distancia entre orificios de montaje: 23 mm
Compatibilidad y montaje
El soporte está diseñado para vidrio de un grosor de 6 mm a 10,76 mm, tanto templado como laminado. Según el grosor del panel seleccionado, es necesario elegir las juntas de goma adecuadas, que garantizan un ajuste perfecto y una sujeción eficaz del vidrio en el soporte. Para el montaje se requieren 2 juegos de juntas de goma, disponibles como accesorios por separado.
- Los tornillos Allen permiten regular la presión de apriete sin desmontar el soporte
- Las juntas de goma se seleccionan según el grosor específico del vidrio a instalar
- El pasador de seguridad estabiliza el panel y evita su desplazamiento

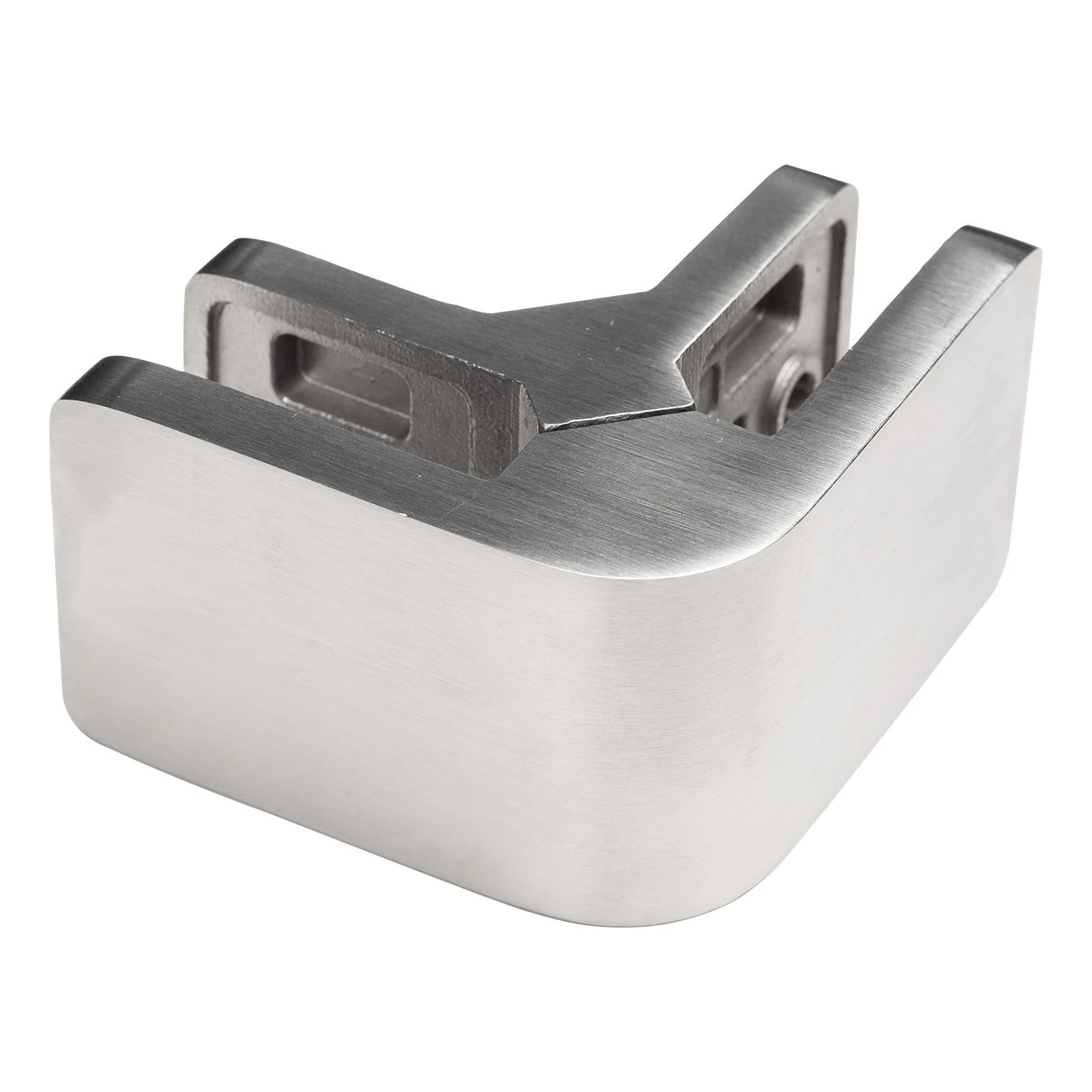

Vista del producto
Datos técnicos
| Material | AISI 304 |
| Acabado | Satinado |
| Sistema de montaje | Plano |
| Espesor del vidrio [mm] | 6-10,76 |
