Soporte para vidrio 8-10 mm 60x60x28 mm AISI 304 sistema plano satinado
Deja tu opinión sobre el producto
Soporte lateral central 60×60×28 mm de acero AISI 304 con acabado satinado, para vidrio 8–10,38 mm, orificio de montaje Ø8,5 mm, tornillos Allen A4-70.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Código de producto: 6060-000-434
Características del producto
[PIM] uchwyty-do-szkla #124
- Material AISI 316
- Acabado Satinado
- Sistema de montaje Plano
- Espesor del vidrio [mm] 8-10,38
Descripción

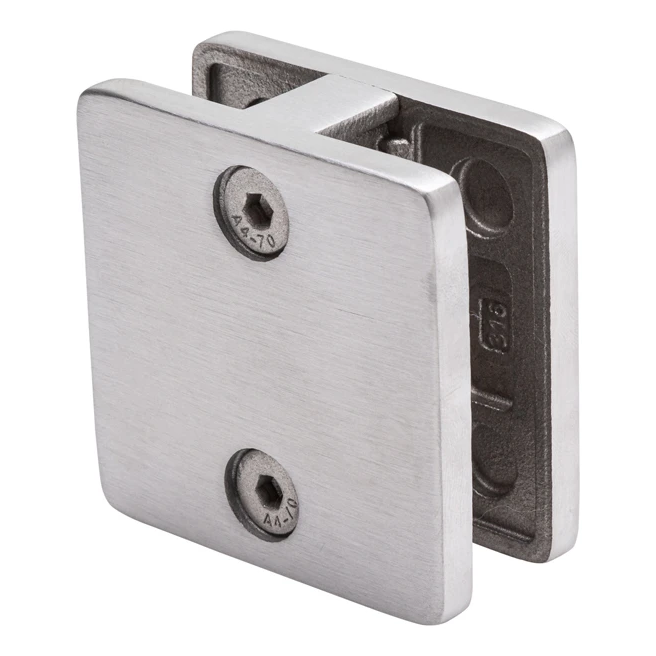

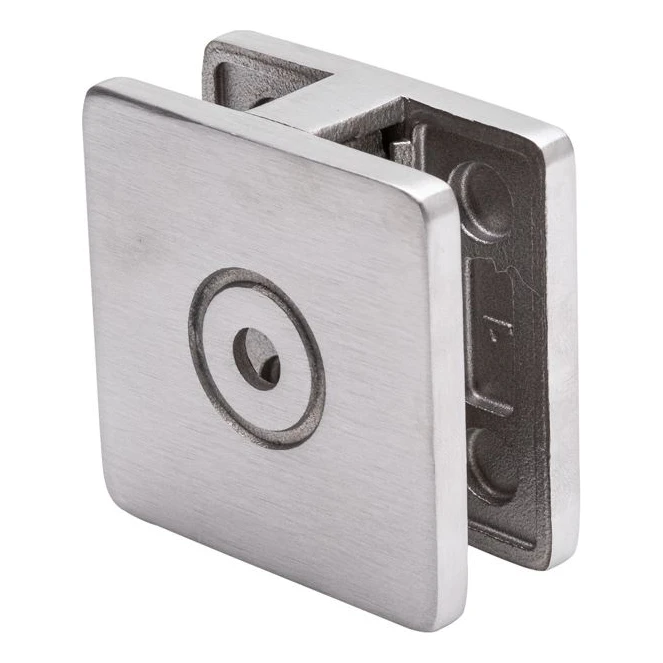

Soporte para vidrio 60×60×28 central – acero AISI 304, fijación lateral
Soporte central para vidrio 60×60×28 mm con fijación lateral — solución robusta para el montaje de paneles de vidrio de 8 a 10,38 mm de grosor en barandillas, mamparas y cerramientos interiores. Fabricado en acero inoxidable AISI 304 con acabado satinado, ofrece una alta resistencia a la corrosión y un aspecto elegante y moderno.

El soporte está diseñado para fijación lateral sobre superficies planas. La construcción se compone de dos mitades que sujetan el vidrio, unidas mediante tornillos Allen A4-70, que permiten un ajuste preciso de la presión sin necesidad de desmontar el soporte completo. El orificio de montaje central garantiza una sujeción segura a la estructura portante.
Aplicaciones y limitaciones
El soporte está destinado principalmente al uso interior. En el caso de barandillas exteriores, se requiere el uso de soportes adicionales que sostengan el panel de vidrio, o bien el empleo de un soporte de la serie K2, que incorpora un sistema de seguridad integrado contra el deslizamiento del panel.

Dimensiones y parámetros técnicos
- Dimensiones exteriores (L × H × A): 60 × 60 × 28 mm
- Ranura para vidrio (a): 23 mm
- Grosor del vidrio a montar: 8–10,38 mm
- Diámetro del orificio de montaje: Ø 8,5 mm

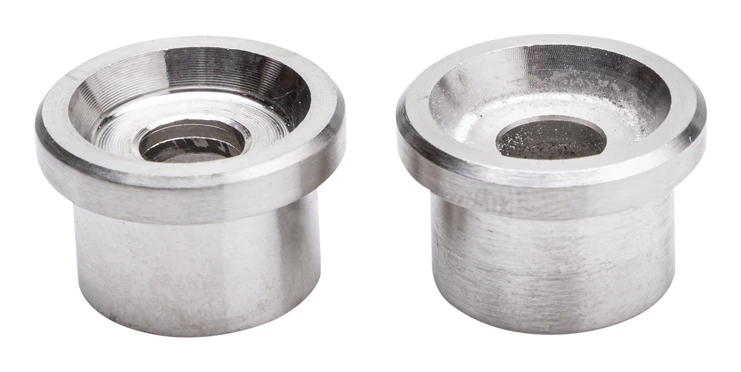

- Diámetro del avellanado: Ø 16 mm / Ø 20 mm
- Material: acero inoxidable AISI 304
- Tornillos: Allen A4-70 (resistentes a ácidos)
- Acabado: satinado
- Aplicación: superficie plana
- Tipo de fijación: lateral, central
- Peso: 0,33 kg
- Volumen: 56,7 cm³

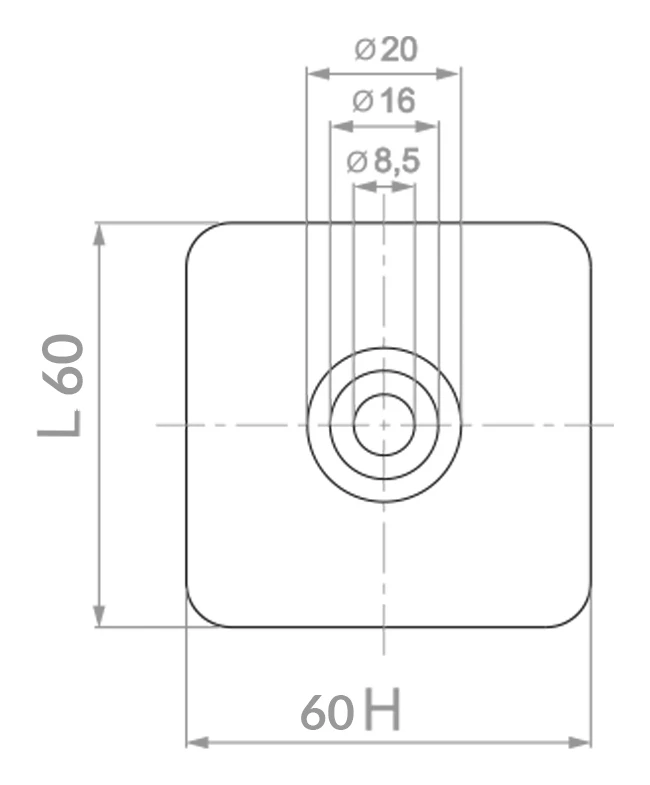

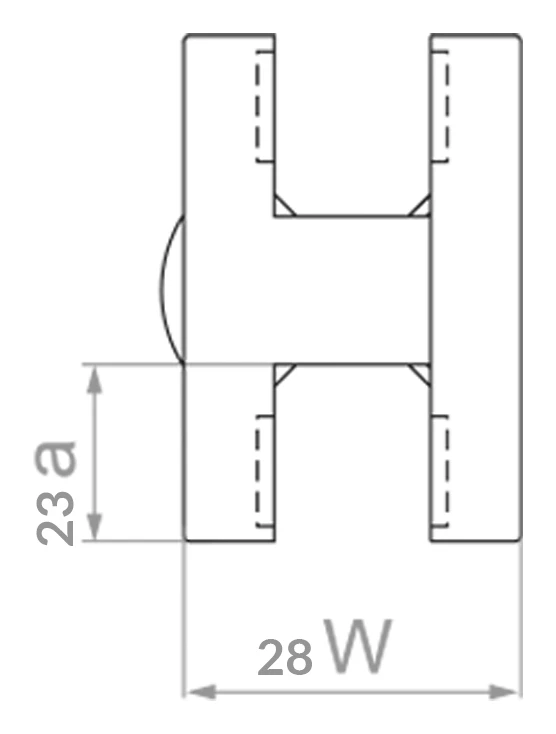

Planos dimensionales



Juntas de goma — accesorios imprescindibles
Para un montaje correcto del soporte se requieren dos juegos de juntas de goma especiales, que deben seleccionarse en función del grosor del vidrio a instalar. Las juntas protegen el panel del contacto directo con el acero, eliminando el riesgo de roturas y garantizando una presión uniforme. Las juntas están disponibles como accesorios por separado — recuerde pedirlas junto con el soporte.

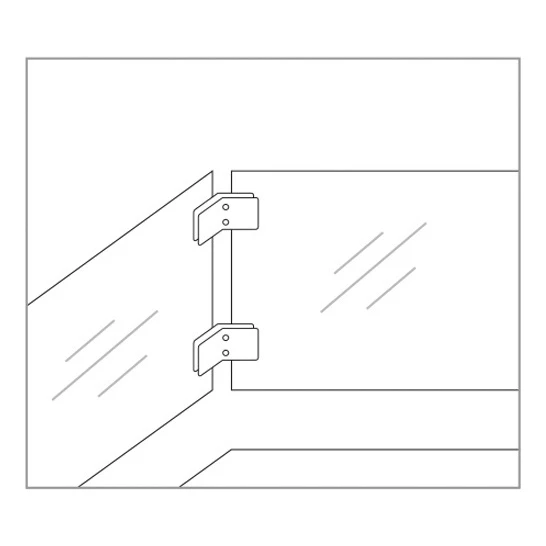

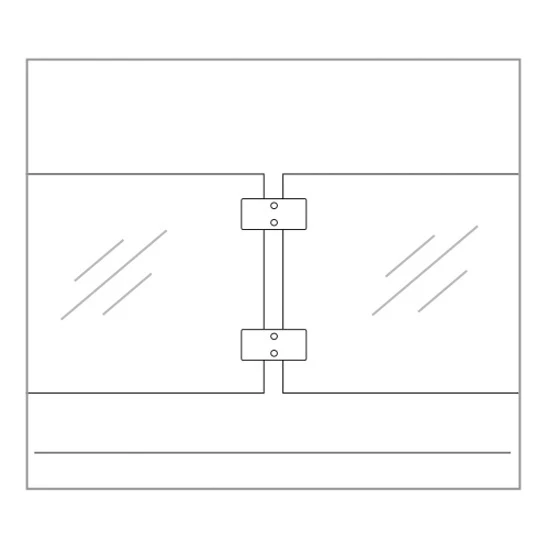

Esquemas de montaje


Los esquemas anteriores muestran las aplicaciones típicas del soporte: montaje en el canto de una pared (esquina) y montaje en una superficie lateral plana. En ambos casos, el soporte garantiza una sujeción estable del panel de vidrio manteniendo un aspecto estético y minimalista.
