Soporte para vidrio 8-21,52mm doble fi 50/M10 L=170mm AISI 304 satinado
producto no disponible
añadir a la lista de deseos
Descripción

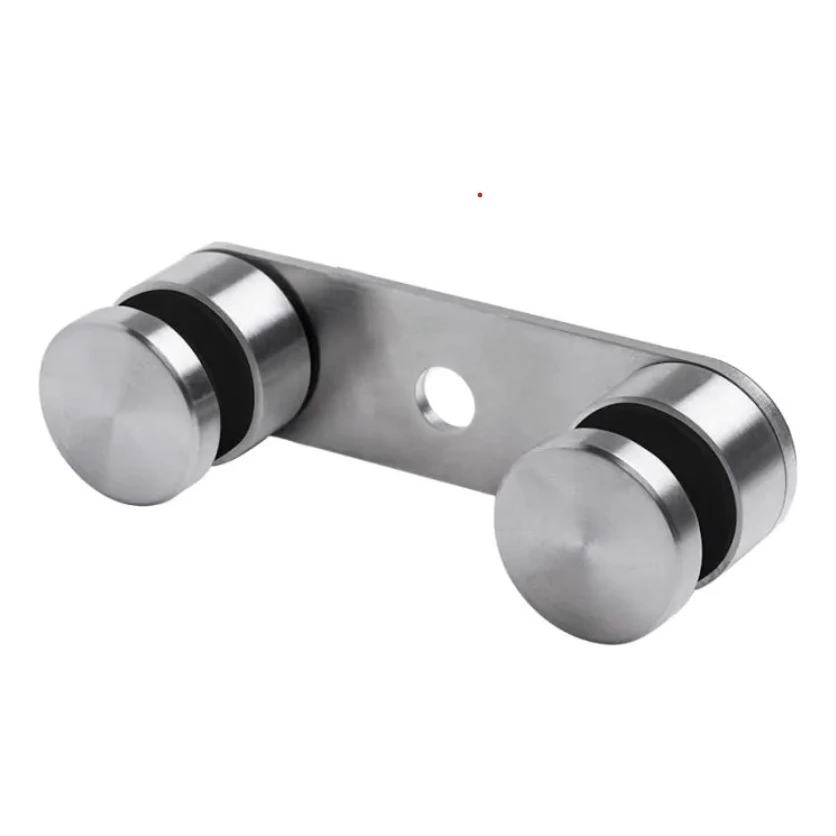

Soporte doble para vidrio fi 50 mm L=170 mm – acero inoxidable AISI 304 satinado
Soporte puntual doble para vidrio de diámetro fi 50 mm y longitud 170 mm, diseñado para el montaje de paneles de vidrio con un espesor de 8 a 21,52 mm en barandillas de acero inoxidable. Garantiza rigidez estructural y una estabilización eficaz de los rellenos de vidrio, manteniendo al mismo tiempo una estética moderna y minimalista.
El soporte está fabricado en acero inoxidable AISI 304 con acabado satinado, lo que garantiza una alta resistencia a la corrosión y un aspecto elegante y discreto. La construcción con dos puntos de fijación sobre una placa plana común —separados entre ejes 120 mm— asegura una distribución uniforme de las cargas y una sujeción firme del panel de vidrio.
Aplicación y montaje
Los soportes puntuales para vidrio se utilizan ampliamente en barandillas de vidrio, que destacan por su alta estética y el máximo aprovechamiento de la luz natural. El soporte dispone de un orificio central de montaje de diámetro ø11 mm y rosca M10, que permite una fijación estable a la estructura portante. Los tornillos Allen permiten ajustar con precisión la presión sobre el vidrio sin necesidad de desmontar todo el soporte, lo que agiliza considerablemente los trabajos de instalación y facilita posibles correcciones en obra.
El soporte requiere el uso de juntas de goma, que deben seleccionarse en función del espesor del vidrio a instalar. Las juntas están disponibles como accesorios independientes, lo que permite al instalador adaptar el conjunto de forma flexible al espesor concreto del panel en el rango de 8–21,52 mm.

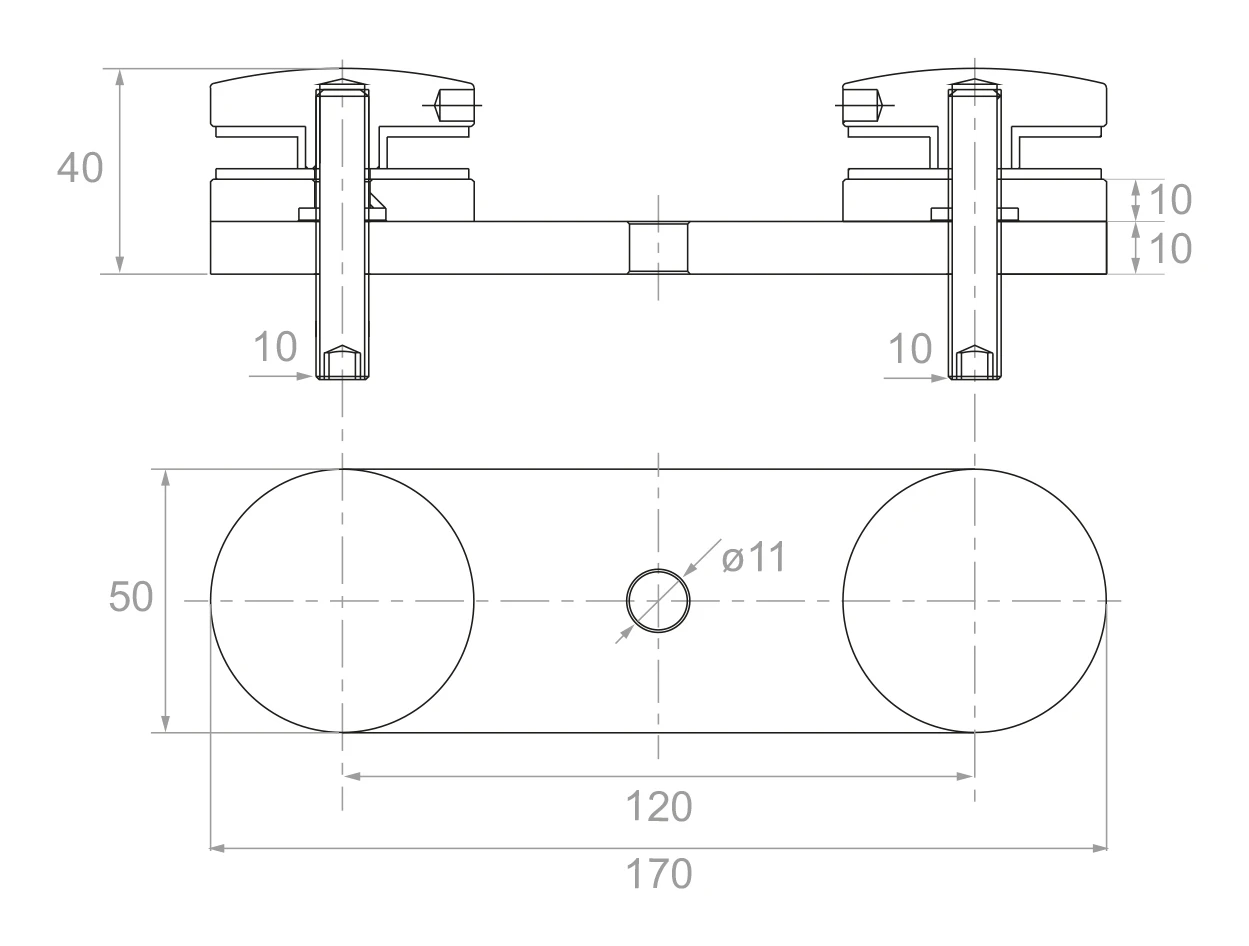

Dimensiones y parámetros técnicos
- Material: acero inoxidable AISI 304
- Acabado: satinado
- Longitud total: 170 mm
- Diámetro de los discos de presión: fi 50 mm
- Distancia entre ejes de los soportes: 120 mm
- Altura total: 40 mm
- Grosor de la placa plana: 10 mm
- Ranura para vidrio: 10 mm
- Diámetro del orificio central: ø11 mm
- Rosca de fijación: M10
- Espesor del vidrio a instalar: 8–21,52 mm
- Tipo: universal
- Peso: 1,17 kg
- EAN: 5903313205610
Principales ventajas para el instalador
- Doble punto de fijación en un solo elemento — montaje más rápido y menor número de perforaciones en la estructura portante
- Ajuste de presión mediante tornillos Allen sin desmontaje — comodidad y precisión en obra
- Amplio rango de espesores de vidrio (8–21,52 mm) — versatilidad de aplicación en distintos proyectos
- Acero AISI 304 satinado — durabilidad, resistencia a la corrosión y aspecto elegante
- Juntas seleccionadas por separado — adaptación flexible al espesor concreto del panel
Datos técnicos
| Sistema de montaje | Plano |
| Espesor del vidrio [mm] | 8-21,52 |
| Material | AISI 304 |
| Acabado | Satinado |
