Soporte puntual para vidrio 8-16,76mm Ø 48/26/M10x38 AISI304 con llave sistema plano satinado
producto no disponible
añadir a la lista de deseos
Descripción

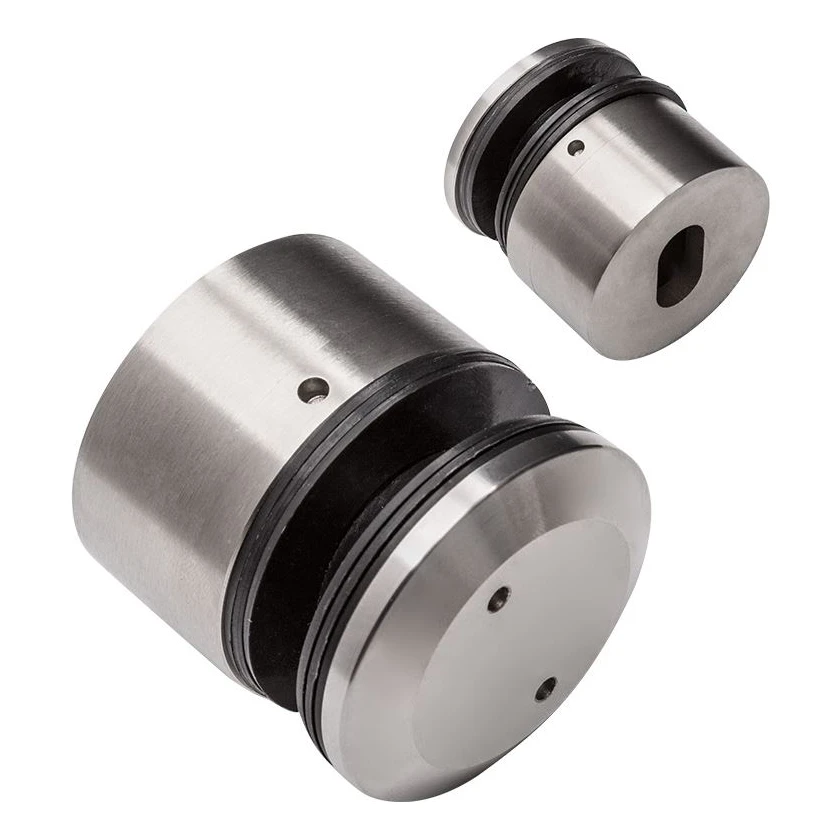

Soporte puntual para vidrio Ø 48 mm AISI 304 – sistema plano, satinado
Soporte puntual redondo Ø 48 mm para fijación de vidrio en barandillas de acero inoxidable — diseñado para montaje en superficies planas. Fabricado en acero inoxidable AISI 304 con acabado satinado, combina estética con alta resistencia a la corrosión. Gracias al sistema de apriete con llave (orificios Ø 3,20 mm) garantiza una fijación segura y regulable para vidrios de 8 a 16,76 mm de grosor.
Construcción y principio de funcionamiento

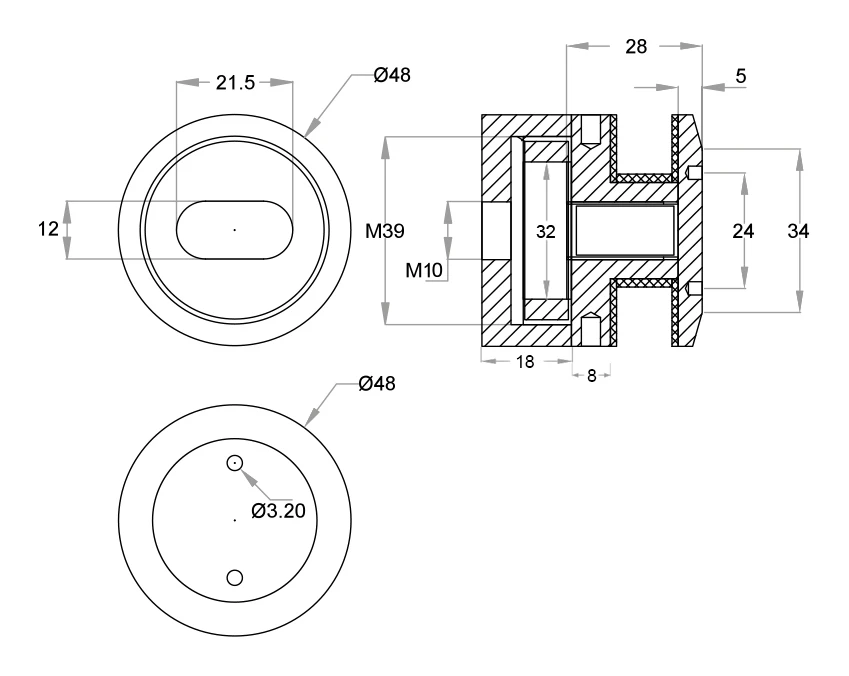

El soporte se compone de una base de montaje con rosca interior M10 (fijada a la estructura portante) y una tuerca de presión enroscada en la rosca M39, que presiona el vidrio mediante juntas de goma. El orificio de montaje en la base tiene forma ovalada (21,5 × 12 mm), lo que permite regular la posición durante el montaje. El diámetro interior de la base es de 32 mm, y la distancia entre orificios para llave en la tuerca es de 24 mm.
Dimensiones y parámetros técnicos
- Diámetro exterior: Ø 48 mm
- Rosca interior (fijación a estructura): M10
- Rosca del cuerpo (base–tuerca): M39
- Profundidad de la base: 18 mm
- Longitud del espaciador: 8 mm
- Distancia de montaje (base–tuerca): 28 mm
- Grosor de tuerca de presión: 5 mm
- Diámetro del rebaje de la tuerca: 34 mm
- Diámetro interior de la base: 32 mm
- Orificio de montaje (ovalado): 21,5 × 12 mm
- Distancia entre orificios para llave: 24 mm
- Diámetro de orificios para llave: Ø 3,20 mm
- Grosor del vidrio a fijar: 8–16,76 mm
- Material: acero inoxidable AISI 304
- Acabado superficial: satinado
- Sistema de montaje: plano (sobre superficie plana)
- Peso: 0,4 kg
- EAN: 5903313206242
Aplicación
El soporte está destinado al montaje profesional de paneles de vidrio en barandillas, muros cortina y tabiques de vidrio templado o laminado. El sistema plano permite el montaje directo en postes, perfiles de acero u otros elementos de construcción con superficie plana. El acabado satinado armoniza con las barandillas típicas de acero inoxidable cepillado.
Datos técnicos
| Material | AISI 304 |
| Acabado | Satinado |
| Sistema de montaje | Plano |
| Espesor del vidrio [mm] | 8-16,76 |
