Sujetacables de estribo para cable de acero galvanizado 8 mm – equivalente a DIN 741

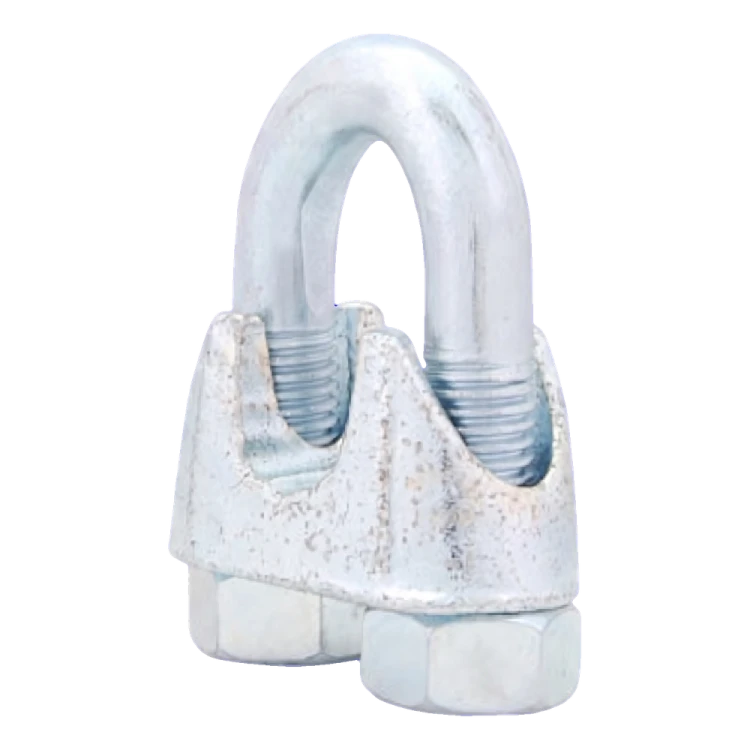

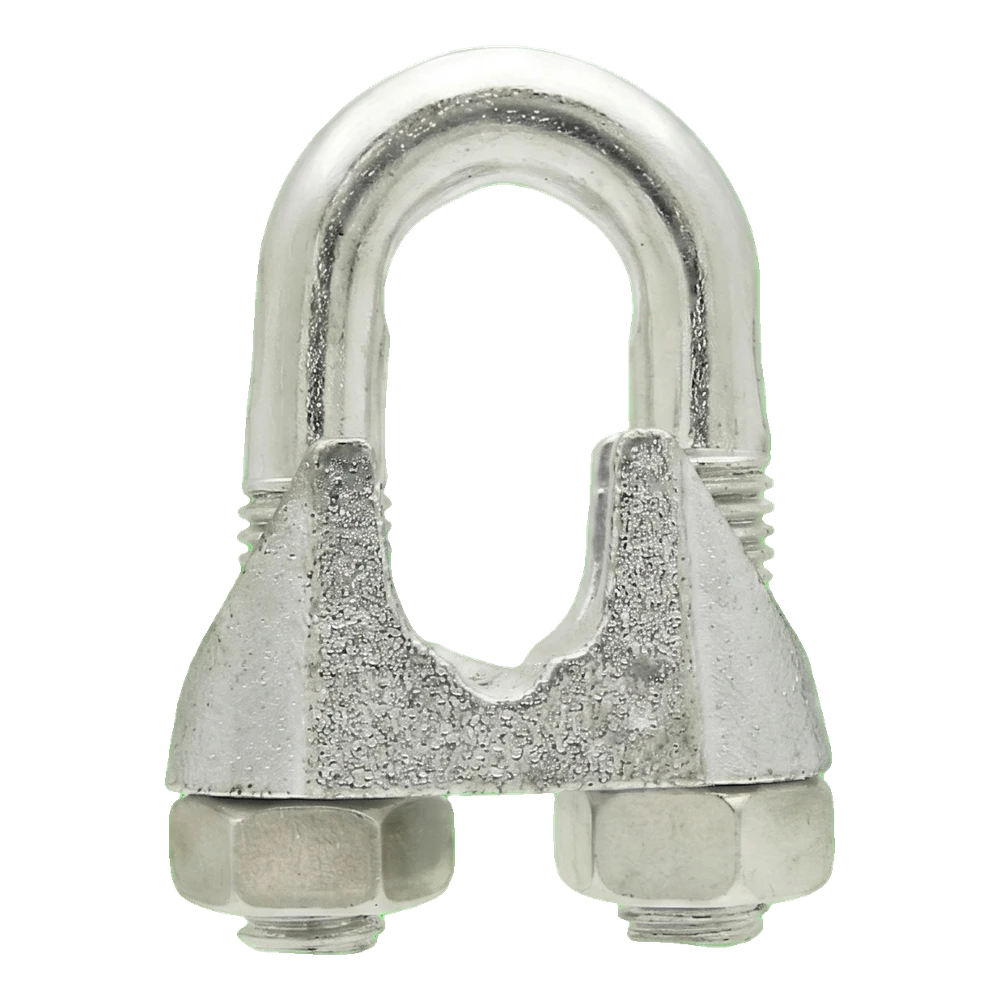

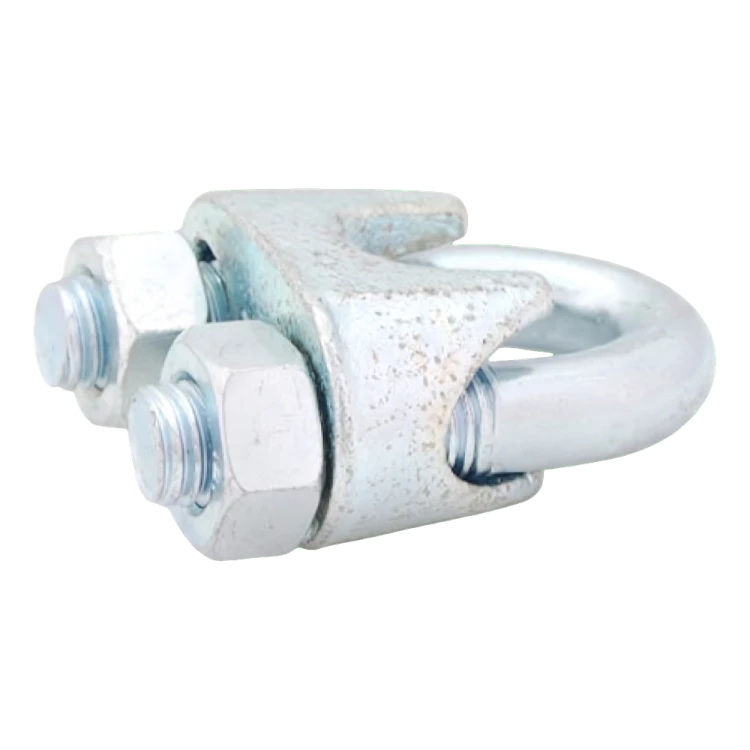

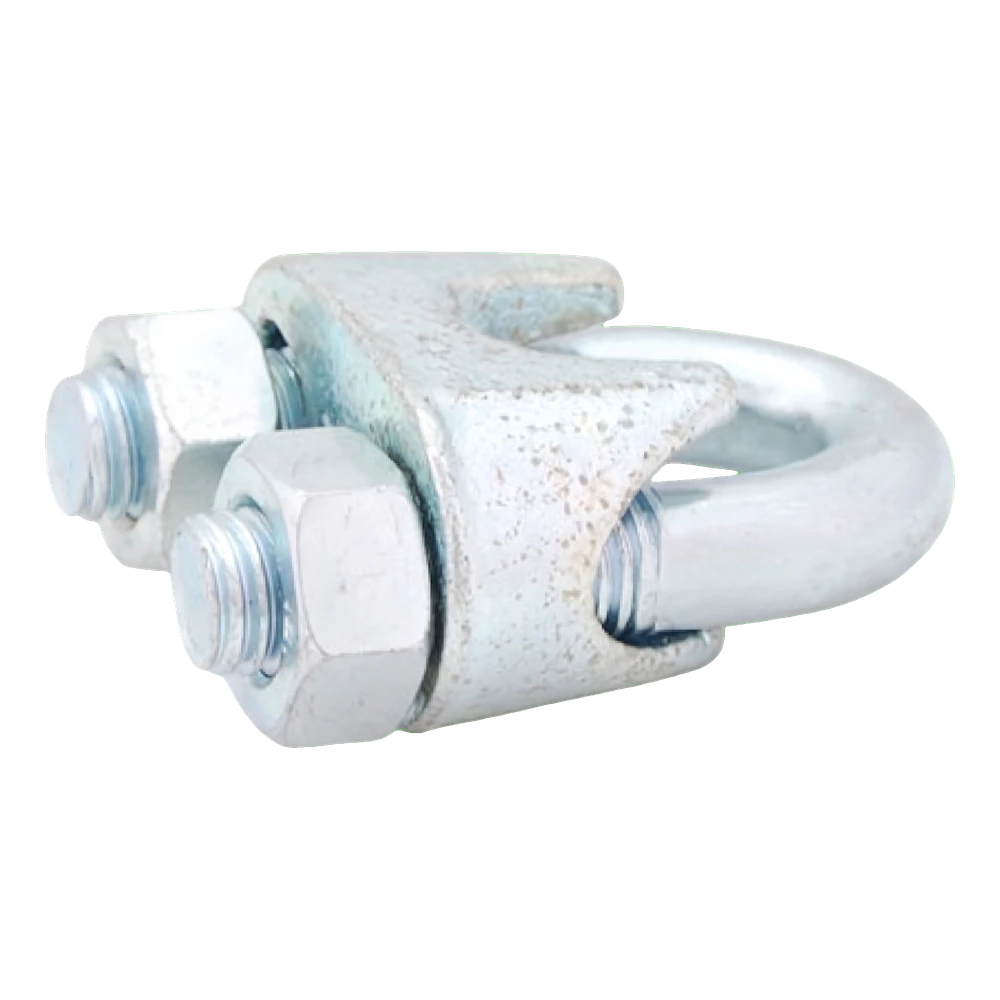

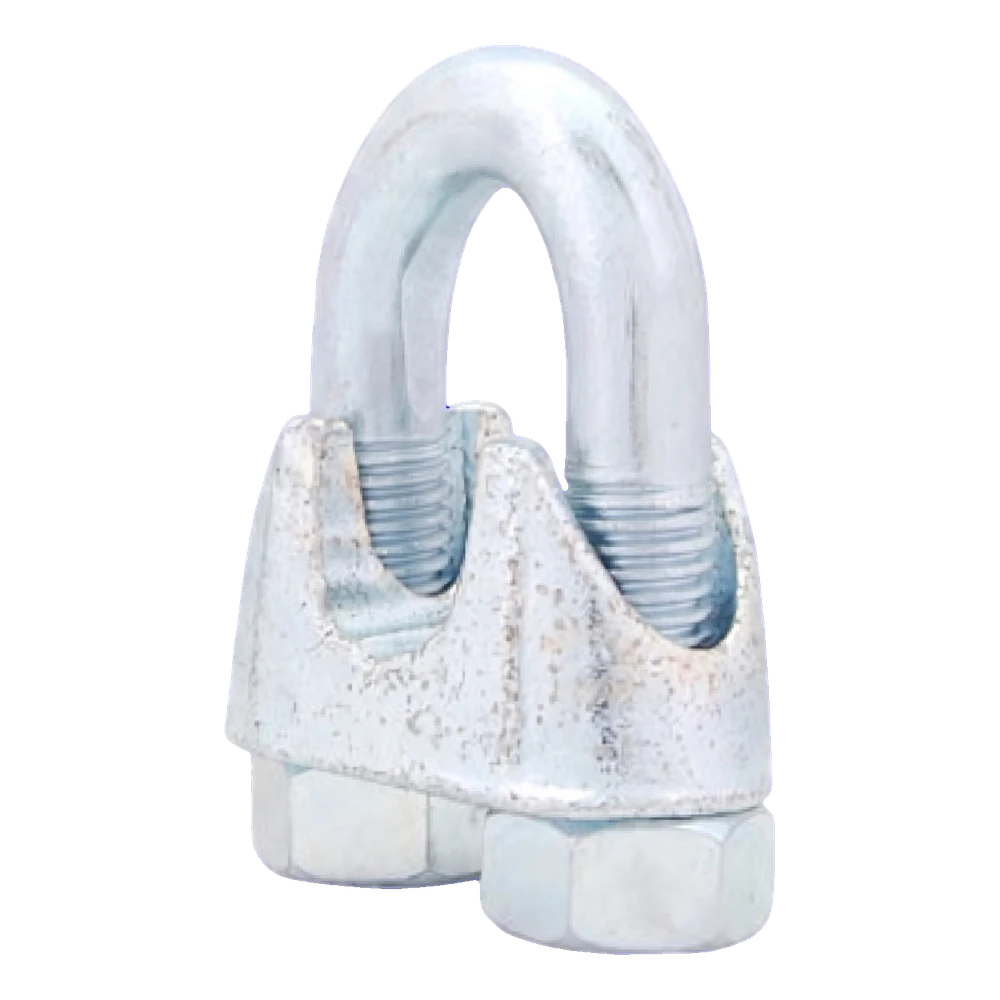

Sujetacables de estribo para formar gazas y unir cables de acero; horquilla con tuercas M6 y cuerpo (mordaza), zincado

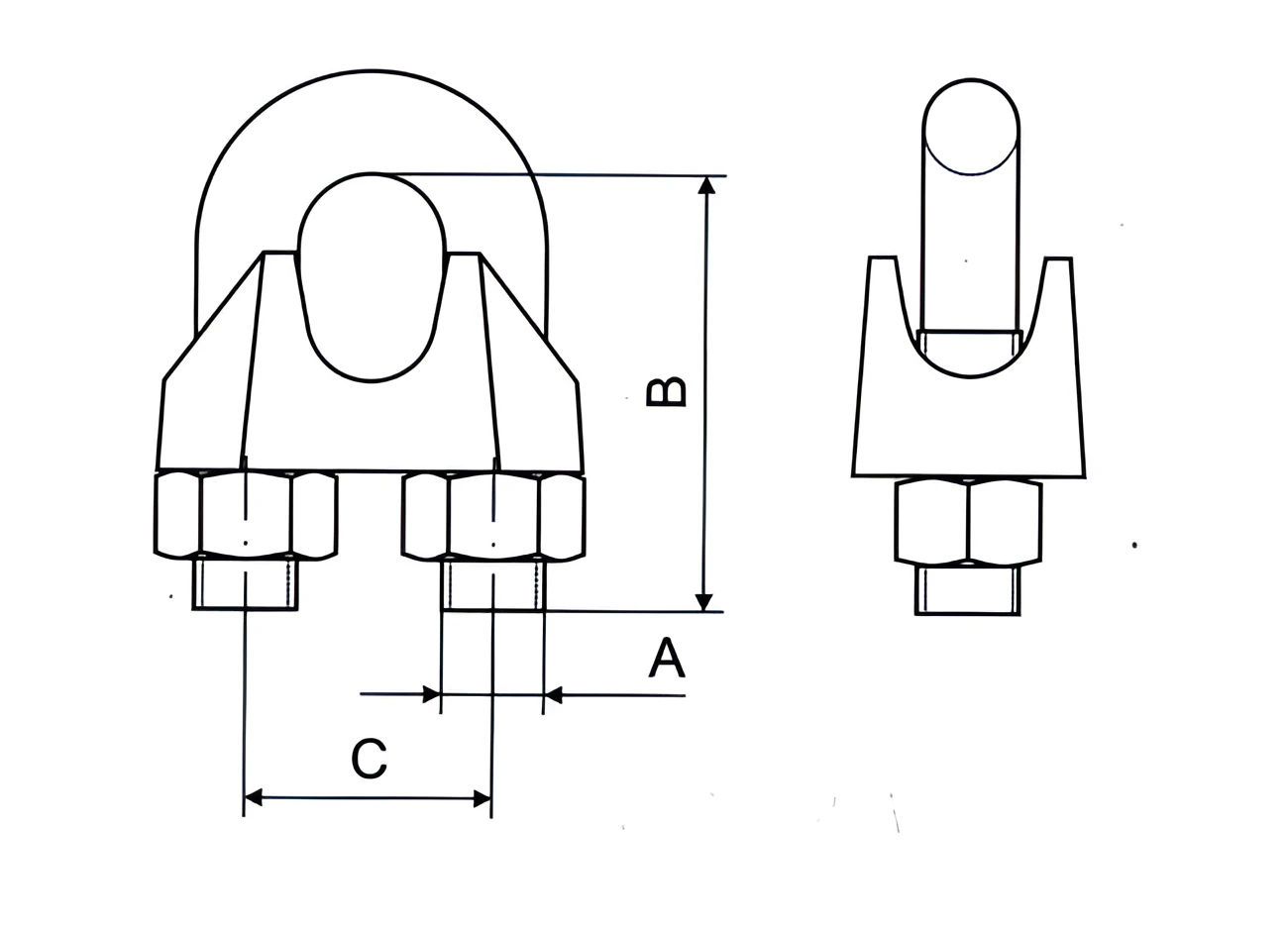

Abrir el plano acotado a tamaño completo

Sobre el producto

El sujetacables de estribo sirve para formar gazas en cables de acero, unir cables de acero y fijar tirantes. Se compone de una horquilla con tuercas y un cuerpo denominado mordaza. Durante el montaje, es importante colocar correctamente estos elementos respecto al ramal activo del cable y su extremo libre.

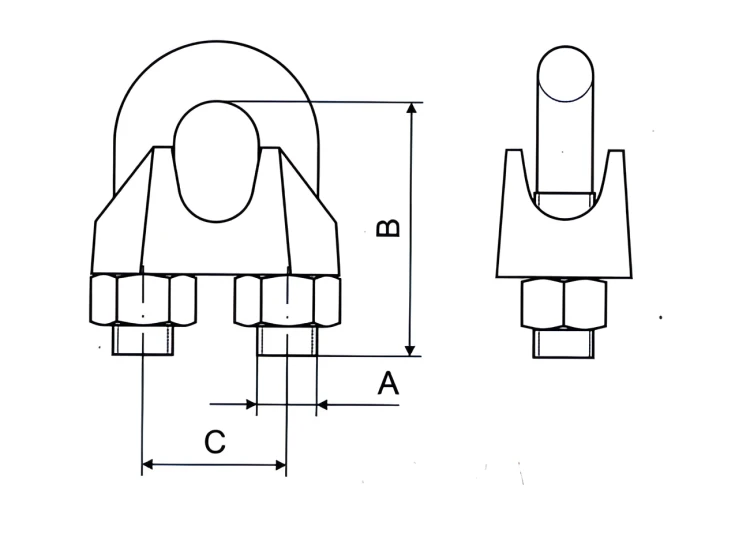

Este tamaño está destinado a cables de 8 mm de diámetro. La cota A indica la rosca de la horquilla (M6), B es la altura del sujetacables (29 mm) y C es la separación entre las ramas de la horquilla (16 mm). Son valores nominales según la ficha técnica del fabricante. El producto se describe como equivalente a la norma DIN 741. En cada gaza deben instalarse al menos 5 ud. de sujetacables, separados entre sí 21–42 mm. Coloca la mordaza (cuerpo) sobre el ramal activo del cable y la horquilla sobre el extremo libre. Aprieta las tuercas de manera uniforme; tras la primera aplicación de carga, comprueba la unión y vuelve a apretarlas si es necesario.

Material de fabricación (horquilla con tuercas y cuerpo): acero C15 y fundición. El recubrimiento aplicado es galvanizado, que protege el acero frente a la corrosión en condiciones habituales. En caso de contacto con sal, productos químicos o humedad permanente, elige la versión del sujetacables según las condiciones de exposición. No apto para la elevación de cargas ni para el aseguramiento de personas. La resistencia de la gaza depende del propio cable y del número y la disposición de los sujetacables; la determina el proyecto.

Dimensiones según la ficha

Material y recubrimiento

Unidad de venta

Selección y montaje

• ✓Instala al menos 5 uds. de sujetacables por gaza, separados entre sí 21–42 mm (según la ficha del fabricante).
• ✓Coloca la mordaza (cuerpo) sobre el ramal activo del cable y la horquilla sobre el extremo libre.
• ✓Aprieta las tuercas de manera uniforme; tras la primera aplicación de carga, comprueba la unión y vuelve a apretarlas si es necesario.
