Carril para puerta corredera 68x68x3,5 mm de longitud 6 m - semiabierto, galvanizado

Ir a Opiniones sobre el producto

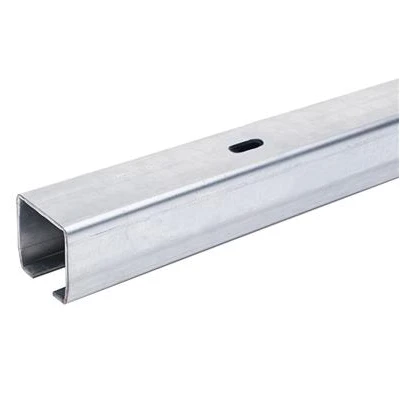

Perfil autoportante semiabierto de acero 68×68 mm, espesor de pared 3,5 mm, longitud 6000 mm, recubrimiento galvanizado en caliente. Orificios de montaje de 29×11 mm cada 400 mm, peso 36 kg. Perfil autoportante para puertas correderas autoportantes en el sistema 68×68 (carros 60.069), utilizado también en puertas correderas suspendidas.

Ir a la descripción completa
con IVA sin IVA
Precio 99,16 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

PC
Disponibilidad:
En stock
Tiempo de envío: 8 días laborables

Características del producto

[PIM] szyny-jezdne #115

  • Tipo de sistema de rodadura Sistema suspendido
  • Tamaño del carril 68x68x3,5
  • Material A2 - acero inoxidable

Descripción

Perfil autoportante para puerta corredera · perfil C de 68 × 68 mm · 6 m

Perfil C de 68 × 68 mm con pared de 3,5 mm y ranura de 23 mm, longitud 6000 mm, galvanizado en caliente – elemento portante de la hoja de una puerta corredera autoportante

68 × 68 mmsección
3,5 mmpared
6 mlongitud

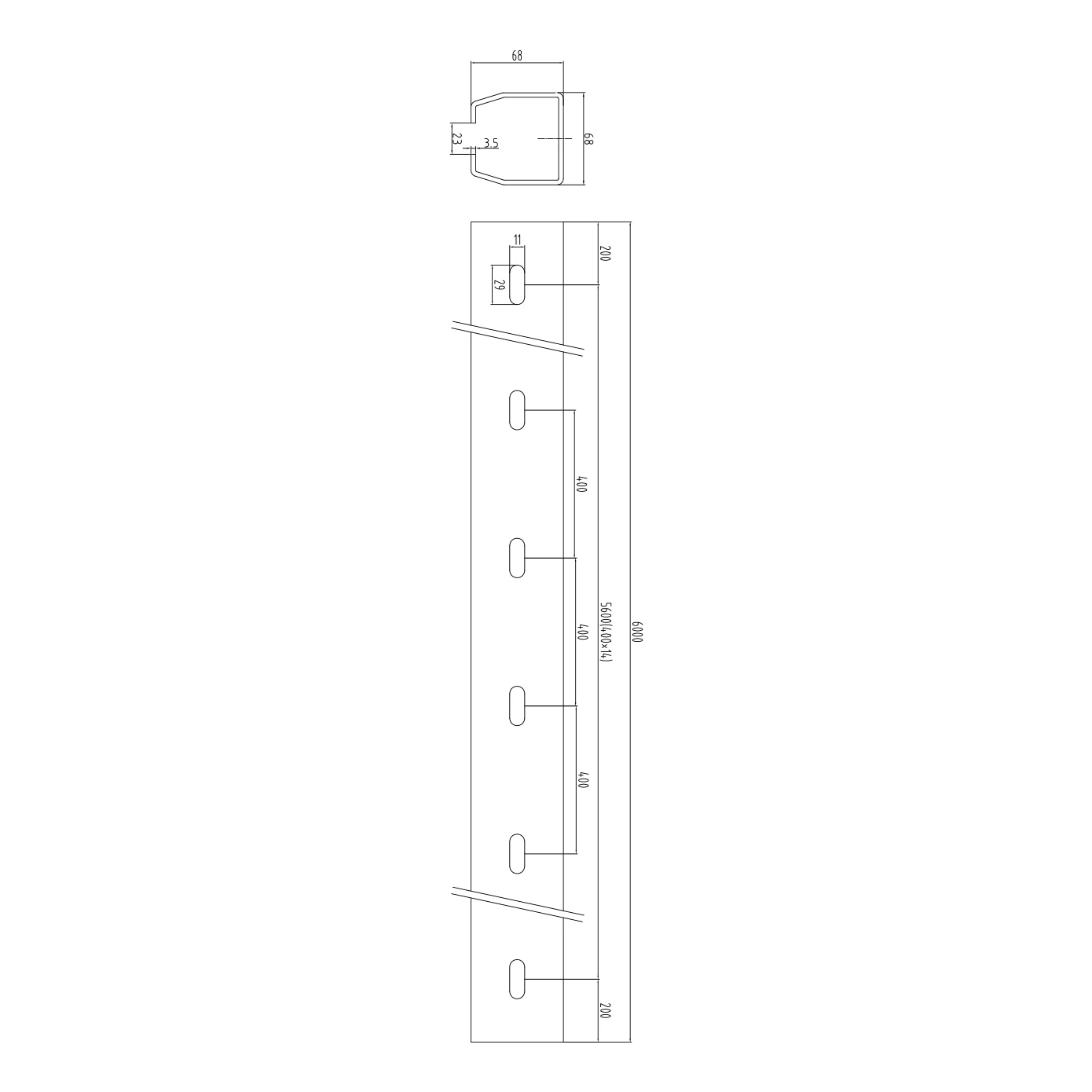

Plano de cotas del perfil autoportante: perfil a × h = 68 × 68 mm, pared s = 3,5 mm, ranura de 23 mm, longitud L = 6000 mm, orificios de 29 × 11 mm cada 400 mm
Abrir el plano acotado a tamaño completo
Dibujo orientativo: sección del perfil y vista de la pared con orificios (vista interrumpida). Dimensiones según el plano del fabricante.

Elección rápida

UsoPerfil portante de la hoja de una puerta corredera autoportante – los carros trabajan en el interior del perfil
SelecciónElige los carros, la tapa final y la rueda final adecuados para el perfil de 68 × 68 mm
CondicionesEl galvanizado en caliente protege el acero frente a la corrosión; protege las zonas de corte y soldadura con pintura de zinc

Sobre el producto

El perfil autoportante es el perfil portante de la hoja de una puerta corredera autoportante. Se fija al borde inferior de la hoja y en su interior trabajan los carros fijados a la cimentación.

La sección tiene unas dimensiones exteriores a × h de 68 × 68 mm y una pared s de 3,5 mm. En la pared inferior hay una ranura de 23 mm por la que pasan los soportes de los carros. La longitud L del perfil es de 6000 mm; las dimensiones proceden del plano del fabricante.

El perfil está galvanizado en caliente (galvanizado en caliente). Dispone de orificios de montaje de 29 × 11 mm cada 400 mm, por lo que puede atornillarse a la hoja en lugar de soldarse. La masa por unidad es de 36 kg.

Dimensiones

Sección exterior a × h68 × 68 mm
Espesor de pared s3,5 mm
Anchura de la ranura23 mm
Longitud L6000 mm
Orificios de montaje29 × 11 mm co 400 mm
Dimensiones según el plano del fabricante.

Material y recubrimiento

Materialacero
Recubrimientogalvanizado en caliente

Unidad de venta

Unidad de venta1 uds.
Masa por unidad36 kg
Masa según los datos del proveedor (valor orientativo).

Selección y montaje

  • ✓Elige los carros adecuados para el perfil de 68 × 68 mm – el perfil y los carros deben corresponder al mismo tamaño de sistema.
  • ✓Atornilla el perfil al borde inferior de la hoja con la ranura hacia abajo, a través de los orificios de 29 × 11 mm distribuidos cada 400 mm – sin soldar; la ranura de 23 mm guía los carros.
  • ✓Protege las zonas de corte y soldadura con pintura de zinc y cierra los extremos del perfil con una tapa final con rueda.

Importante

La masa y la longitud admisibles de la hoja las determina el kit autoportante, no el perfil por sí solo. Comprueba los parámetros de los carros antes de elegir el perfil.
