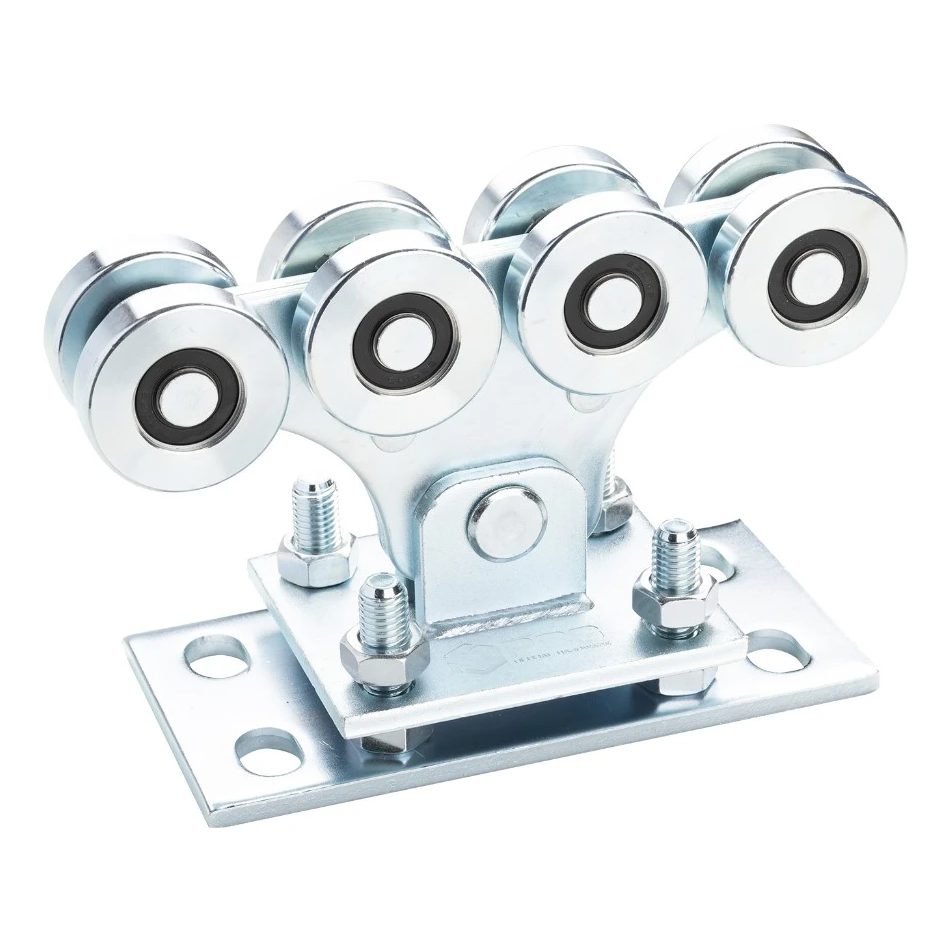

Carro rodante 68 para puerta corredera - sistema 68x68, ruedas de acero

Construcción duradera y protección anticorrosión

El cuerpo del carro está fabricado en acero de alta calidad, protegido contra la corrosión mediante galvanizado electrolítico. Gracias a ello, el elemento mantiene una resistencia total a las condiciones atmosféricas variables —lluvia, humedad, fluctuaciones de temperatura— y garantiza un funcionamiento fiable durante años, incluso con un uso intensivo de la puerta.

El sistema de rodadura incorpora rodamientos de bolas 6201 RS con sellado de goma, que protegen el interior del rodamiento frente a la suciedad y garantizan un funcionamiento silencioso y fluido de los rodillos. El sistema de rodadura de dos niveles elimina las fuerzas oblicuas, lo que prolonga adicionalmente la vida útil de los rodamientos y reduce la resistencia al rodamiento.

Fácil ajuste durante el montaje

La construcción de la base con fijación mediante pernos M14 permite ajustar con precisión la altura del carro sobre los anclajes de cimentación —basta con colocar las arandelas adecuadas. De este modo, el instalador puede adaptar rápidamente la posición de la puerta a las condiciones de la obra, sin necesidad de herramientas ni elementos adicionales. El carro es compatible con el carril guía diseñado para el sistema 68×68.

Dimensiones y especificación técnica

• Sistema: 68×68
• Sistema de rodadura: 8 rodillos de acero en dos niveles
• Diámetro exterior del rodillo: 60 mm
• Diámetro de trabajo del rodillo (en la ranura): 56 mm
• Anchura del rodillo: 14,5 mm
• Rodamientos: de bolas 6201 RS
• Material: acero galvanizado electrolíticamente

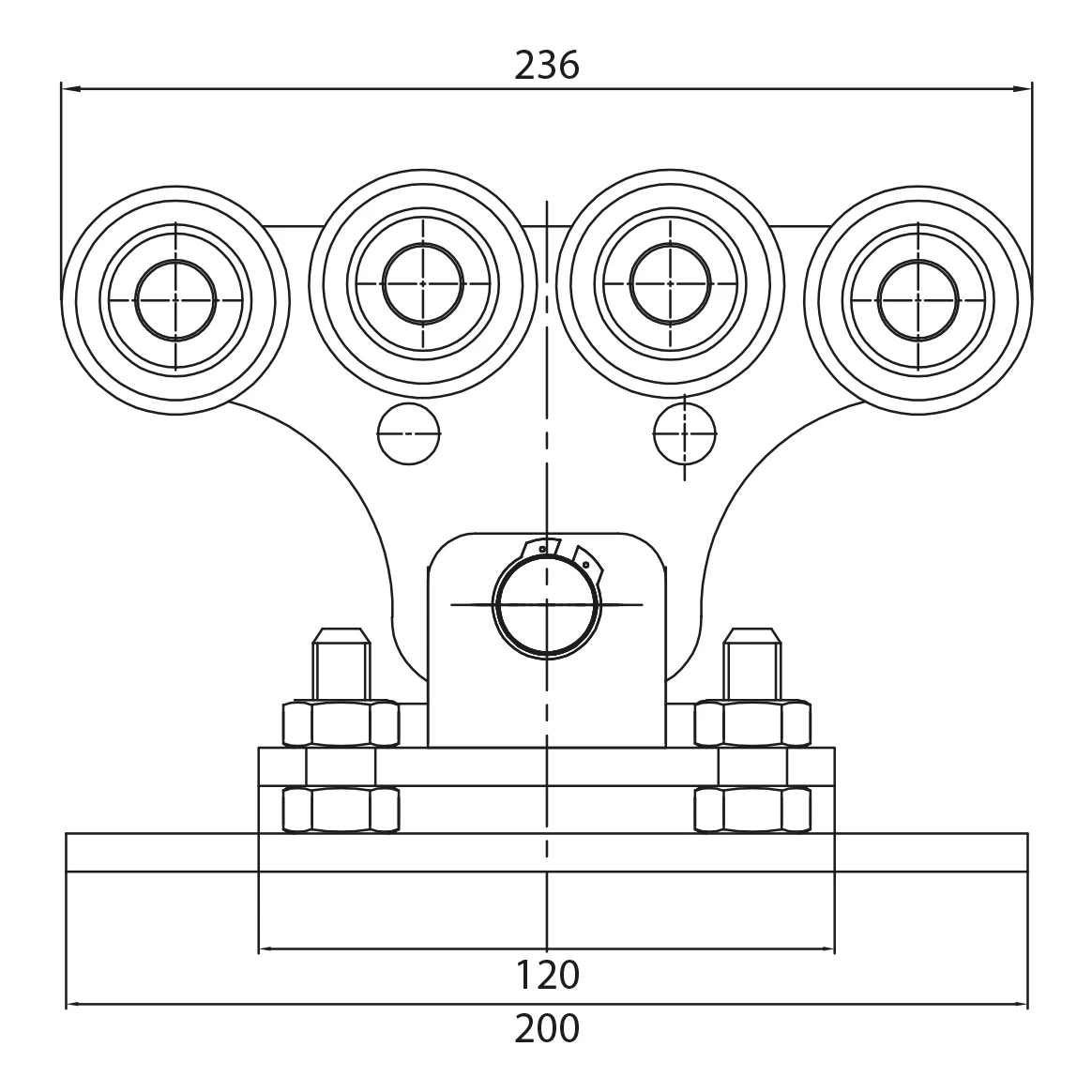

• Longitud total (L): 236 mm
• Altura del carro (H): 157 mm

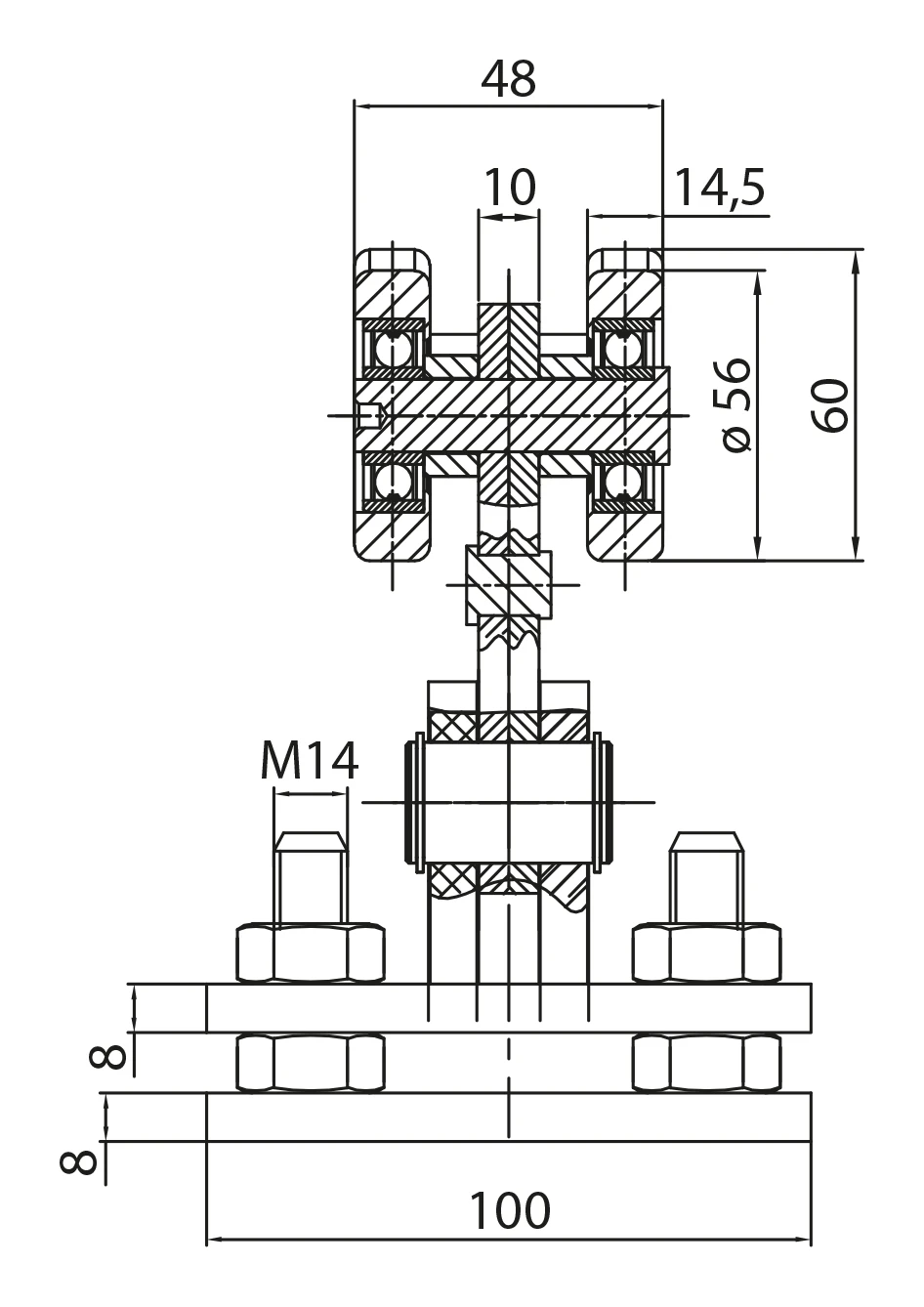

• Anchura del conjunto de rodillos: 48 mm
• Espesor de la chapa portante: 10 mm
• Longitud de la base: 200 mm
• Longitud de la placa de montaje superior: 120 mm
• Anchura de la base: 100 mm
• Espesor de las placas de la base: 2 × 8 mm
• Rosca de los pernos de fijación: M14
• Peso: 5,4 kg

Ventajas para el instalador

• Sistema de 8 rodillos en dos niveles — guiado estable y distribución uniforme de las cargas del panel de la puerta
• Rodamientos 6201 RS con sellado — funcionamiento silencioso y protección frente a la suciedad
• Eliminación de fuerzas oblicuas — mayor vida útil de los rodamientos y menor ruido durante el uso
• Galvanizado electrolítico — protección anticorrosión eficaz en condiciones de exterior
• Ajuste sobre anclajes de cimentación — posicionamiento rápido y preciso de la puerta durante el montaje
• Compatibilidad con el carril del sistema 68×68 — encaje seguro con un sistema de guiado contrastado
