Grapa intermedia H8 L50 - baja - natural con pin de puesta a tierra
producto no disponible
añadir a la lista de deseos
Descripción

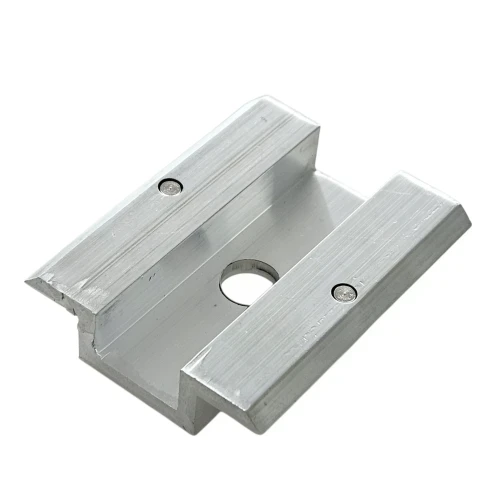

Grapa intermedia H8 - en bruto con pin de puesta a tierra
La grapa de presión intermedia H8 con pin de puesta a tierra es un elemento de montaje profesional diseñado para fijar módulos fotovoltaicos con altura de marco desde 30 mm en adelante. Fabricada en aleación de aluminio de alta calidad 6063-T66, garantiza una fijación duradera y segura de los paneles solares en la estructura de soporte. La superficie del elemento permanece en bruto, sin recubrimientos protectores adicionales, lo que permite una equipotencialización precisa y fiable entre los elementos de la instalación.

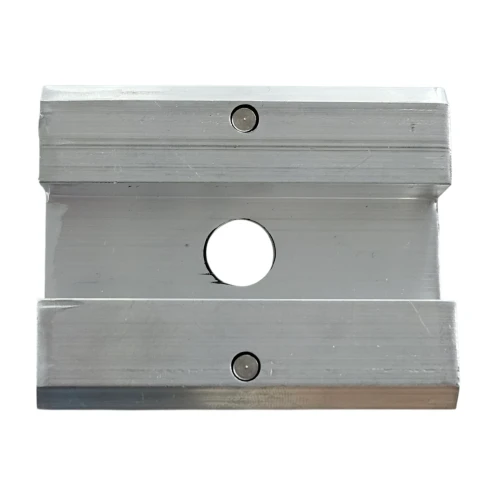

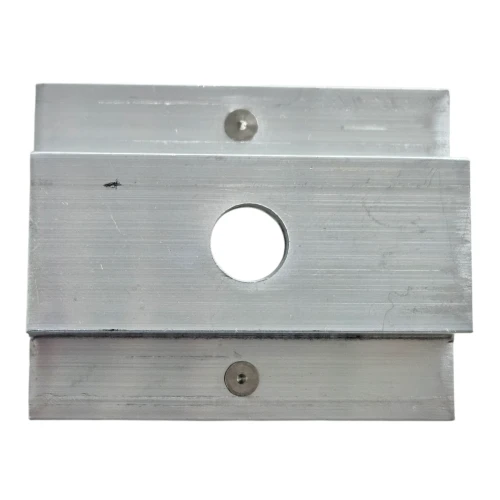

La característica distintiva de esta grapa son dos pines de puesta a tierra integrados – uno en cada lado – que permiten una equipotencialización rápida y eficaz entre módulos fotovoltaicos adyacentes, perforando su capa anodizada durante el apriete. Esta solución no solo facilita el montaje, eliminando la necesidad de utilizar arandelas de puesta a tierra adicionales, sino que también reduce significativamente el tiempo de instalación, garantizando un alto nivel de seguridad y eficiencia de todo el sistema.
Es una solución innovadora que apoya las instalaciones de protección contra rayos y sobretensiones, especialmente útil en sistemas fotovoltaicos.

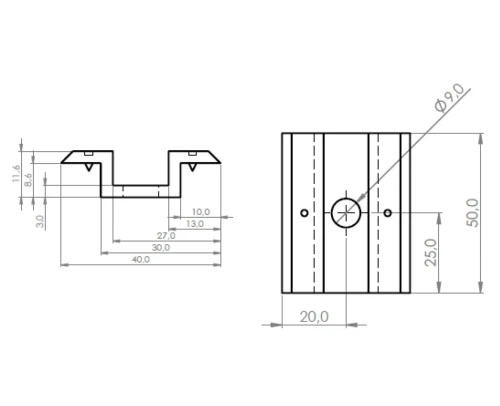

Datos técnicos
- Altura del marco del módulo: desde 30 mm en adelante
- Anchura total: 40 mm
- Altura total: 11,6 mm
- Longitud total: 50 mm
- Anchura del canal interno: 14,4 mm
- Diámetro del orificio de montaje: 9 mm (M8)
- Material: aluminio 6063-T66
- Acabado: aluminio en bruto
- Par de apriete recomendado: el valor exacto debe verificarse siempre en la especificación del fabricante del módulo
- Tornillos utilizados: M8
Aplicación La grapa de presión intermedia es un elemento de fijación esencial para la instalación de módulos solares – sirve para unir y fijar dos paneles adyacentes al perfil de aluminio. El producto está destinado al montaje de módulos solares en cubiertas planas e inclinadas. Utilice grapas intermedias entre paneles adyacentes en la fila. Para fijar los paneles de los extremos (en los bordes de las filas) deben utilizarse grapas laterales.
Compatibilidad
- Perfiles de aluminio adaptados para tornillos hexagonales
- Perfiles de aluminio para tornillos tipo T
- Perfiles trapezoidales para cubiertas de chapa trapezoidal
Ventajas
- Material de alta calidad – fabricada en aluminio 6063-T66, se caracteriza por una gran resistencia a las condiciones atmosféricas.
- Durabilidad – la alta calidad de fabricación garantiza una fijación duradera de la estructura de los paneles fotovoltaicos.
- Resistencia a la corrosión – resistente a la acción de factores externos y a la corrosión.
- Resistencia mecánica – resistente a golpes y daños mecánicos.
- Conducción segura – los pines especialmente diseñados perforan el recubrimiento anodizado de los paneles, garantizando una equipotencialización segura sin necesidad de utilizar arandelas de puesta a tierra.
- Equipotencialización – garantiza la continuidad de conducción entre los módulos y la estructura de soporte.
- Superficie estriada – los bordes de presión dentados garantizan un agarre seguro y evitan el desplazamiento de los paneles.
Consejos de montaje
- Monte la grapa en el carril de montaje mediante una tuerca deslizante y un tornillo M8.
- Coloque dos paneles fotovoltaicos adyacentes en el área de la grapa, asegurándose de que los pines de puesta a tierra tengan contacto con los marcos de ambos módulos.
- Apriete el tornillo – consulte la especificación del fabricante del panel – esta determina la fuerza de apriete óptima.
Contenido del embalaje Grapa de presión intermedia H8 con pin de puesta a tierra. Atención: los tornillos, tuercas y tuercas deslizantes deben adquirirse por separado.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Datos técnicos
| Tipo de grapa | Central |
| Accesorios incluidos | Sin accesorios |
| Grosor del panel [mm] | 30-45 |
| Color | Plata |
| Pin de puesta a tierra | Sí |
