Grapa final H30 L50 - en bruto con pin de puesta a tierra
producto no disponible
añadir a la lista de deseos
Descripción

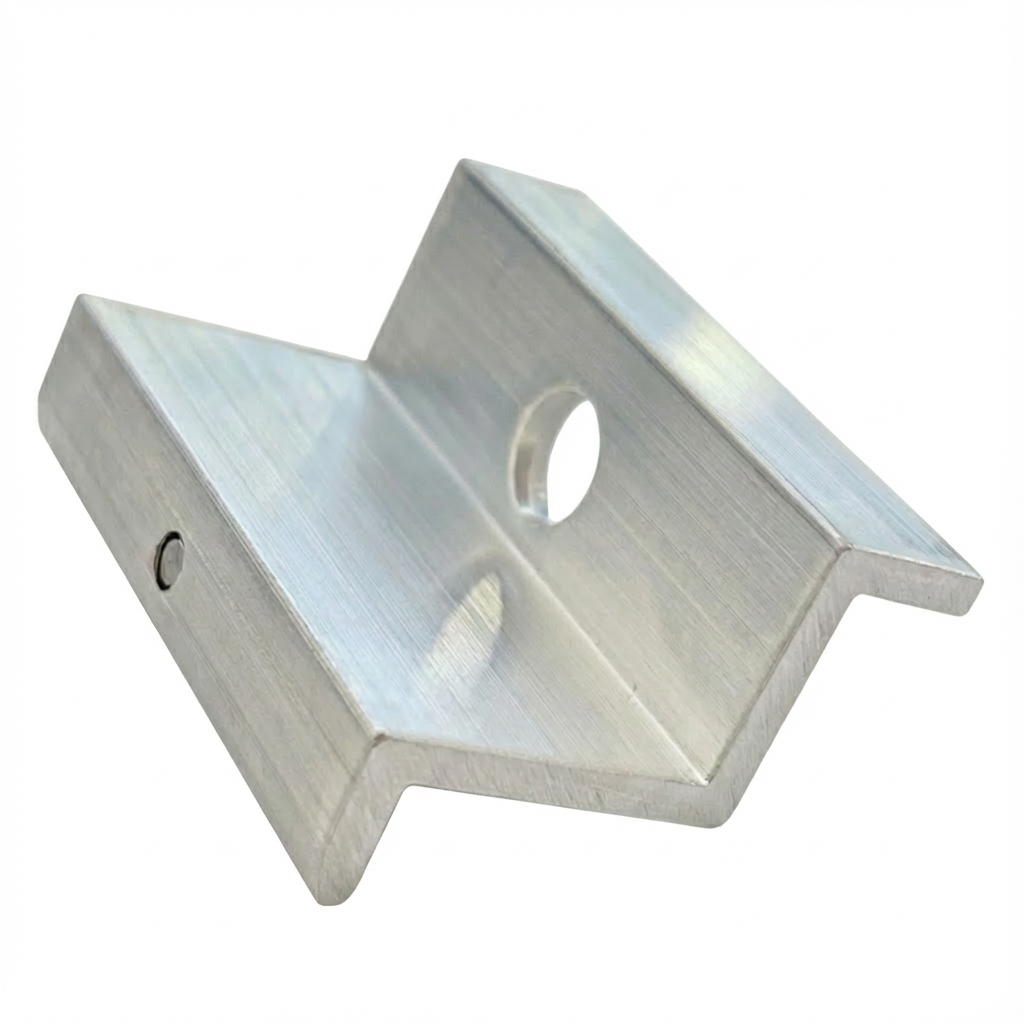

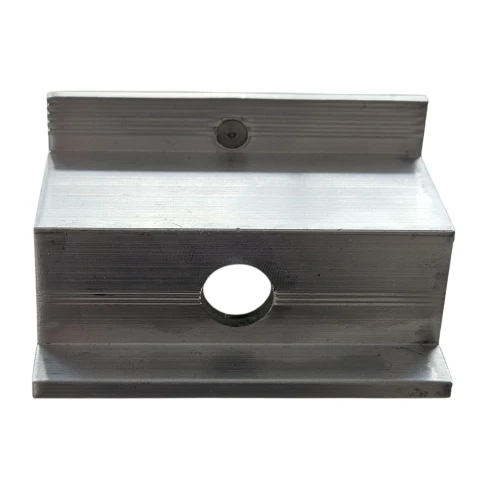

Grapa de fijación terminal H30 con pin de puesta a tierra
La grapa de fijación terminal H30 con pin de puesta a tierra es un elemento de montaje profesional diseñado para fijar módulos fotovoltaicos con altura de marco de 30 mm. Fabricada en aleación de aluminio de alta calidad 6063-T66, garantiza una sujeción duradera y segura de los paneles solares a la estructura de soporte. La superficie del elemento permanece en bruto, sin recubrimientos protectores adicionales, lo que permite una ecualización de potencial precisa y fiable entre los elementos de la instalación.
La característica distintiva de esta grapa es el pin de puesta a tierra integrado, que permite una ecualización de potencial rápida y eficaz entre el módulo fotovoltaico y la estructura de soporte. Durante el apriete, el pin perfora la capa anodizada del marco, garantizando la continuidad de la conexión. Esta solución no solo facilita el montaje –eliminando la necesidad de utilizar arandelas de puesta a tierra adicionales– sino que también reduce significativamente el tiempo de instalación y ofrece un alto nivel de seguridad y eficiencia de todo el sistema.
Esta solución innovadora apoya las instalaciones de protección contra rayos y sobretensiones, especialmente útil en sistemas fotovoltaicos. La grapa terminal con pin de puesta a tierra es ideal para paneles montados individualmente o en posiciones extremas de una fila.
Datos técnicos

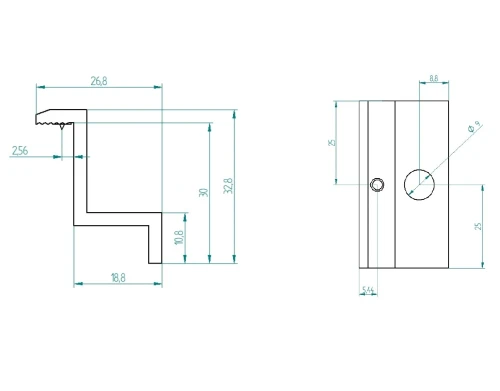

- Altura del marco del módulo: 30 mm
- Altura total: 32,8 mm
- Diámetro del orificio de montaje: 9 mm (M8)
- Material: aluminio EN AW 6060
- Acabado: en bruto
- Par de apriete recomendado: valor según la documentación del fabricante del módulo FV
- Tornillos utilizados: M8
Aplicación La grapa de fijación terminal es un elemento de sujeción esencial en instalaciones de módulos solares – sirve para fijar los paneles extremos de una fila al perfil de aluminio. El producto está destinado al montaje de módulos solares en cubiertas planas e inclinadas. Utilice la grapa terminal para fijar paneles al principio y al final de cada fila. Entre paneles adyacentes en la fila deben utilizarse grapas intermedias.
Compatibilidad
- Perfiles de aluminio adaptados para tornillos hexagonales
- Perfiles de aluminio para tornillos tipo T
- Perfiles trapezoidales para cubiertas de chapa trapezoidal
Ventajas
- Material de alta calidad – fabricada en aluminio EN AW 6060, se caracteriza por una gran resistencia a las condiciones atmosféricas.
- Durabilidad – la alta calidad de fabricación garantiza una sujeción duradera de la estructura de paneles fotovoltaicos.
- Resistencia a la corrosión – resistente a la acción de factores externos y a la corrosión.
- Resistencia mecánica – resistente a impactos y daños mecánicos.
- Puesta a tierra integrada – el pin de puesta a tierra elimina la necesidad de utilizar arandelas de puesta a tierra, lo que reduce el tiempo y aumenta la comodidad del montaje.
- Ecualización de potencial – garantiza la continuidad del contacto eléctrico entre el módulo y la estructura de soporte.
- Ideal para paneles individuales – solución excelente para módulos montados individualmente o en posiciones extremas de una fila.
Instrucciones de montaje
- Monte la grapa en el carril de montaje mediante una tuerca deslizante y un tornillo M8.
- Coloque el panel fotovoltaico extremo dentro de la grapa, asegurándose de que el pin de puesta a tierra tenga contacto con el marco del módulo.
- Apriete el tornillo según las recomendaciones del fabricante del módulo FV.
- Para cada fila de paneles se necesitan como mínimo cuatro grapas terminales – dos al principio y dos al final de la fila de paneles.
- No utilice grapas terminales anodizadas o lacadas con pin. En tal caso, utilice una grapa terminal sin pin y una chapa de contacto especial montada entre el marco del panel y el perfil de aluminio.
Contenido del embalaje Grapa de fijación terminal H30 con pin de puesta a tierra. Atención: los tornillos, tuercas y tuercas deslizantes deben adquirirse por separado.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Datos técnicos
| Tipo de grapa | Grapa final |
| Accesorios incluidos | Sin accesorios |
| Grosor del panel [mm] | 30 |
| Color | Plata |
| Pin de puesta a tierra | Sí |
