Kit eléctrico completo para fotovoltaica con inversor Sofar 8.8KTLX-G3 3F 2MPPT
producto no disponible
añadir a la lista de deseos
Descripción
Kit eléctrico completo para fotovoltaica con inversor Sofar 8.8KTLX-G3 3F 2MPPT

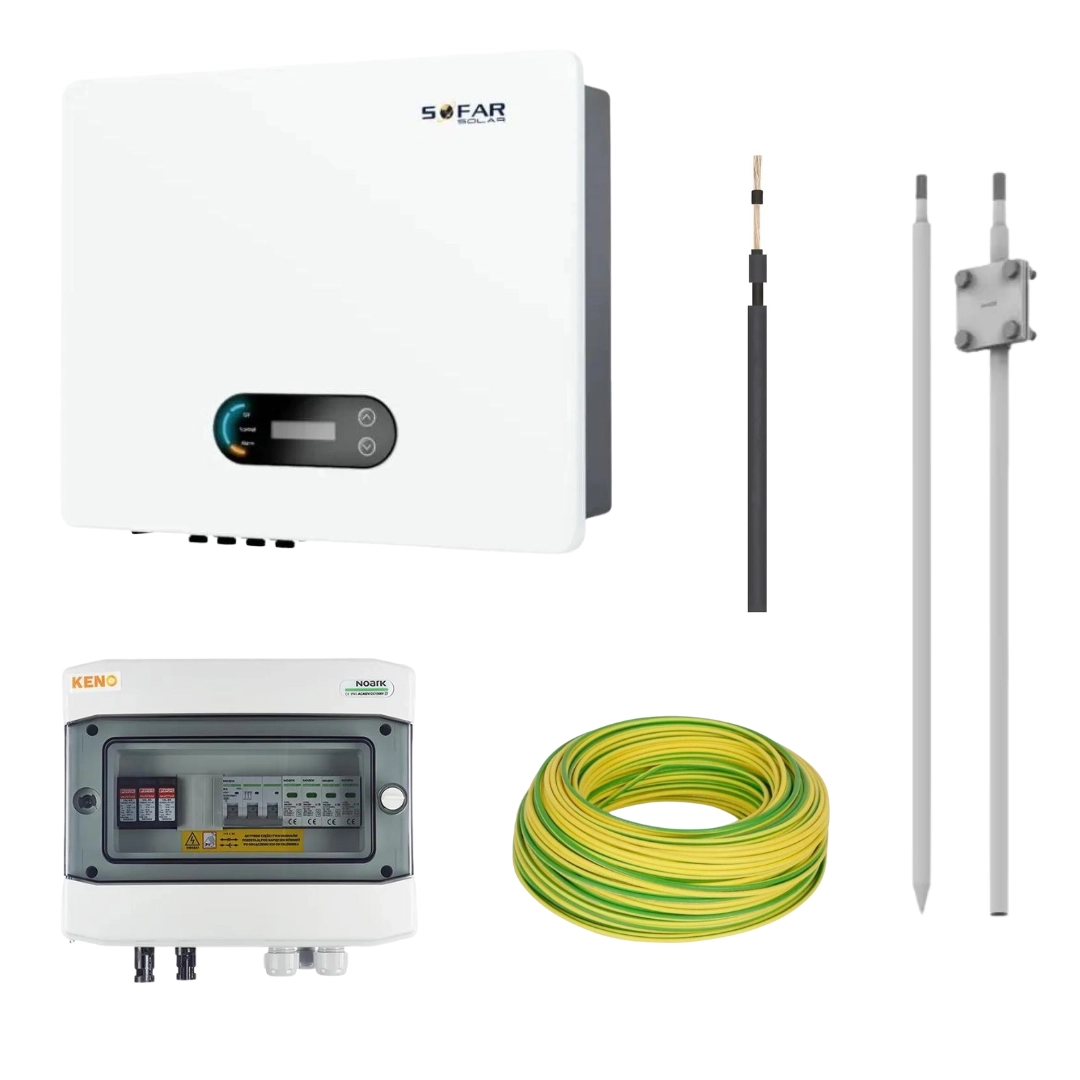

Kit eléctrico fotovoltaico completo con inversor Sofar 8.8KTLX-G3 3F 2MPPT, adecuado para un conjunto de 16 paneles fotovoltaicos JKM480N-60HL4-V JINKO de 480Wp y estructura de suelo N4H.
El kit se ha adaptado para una instalación con una potencia óptima de 7,68 kW.
Para crear un parque fotovoltaico con el conjunto anterior de electricidad, será necesario comprar más juego de 16 paneles fotovoltaicos con una potencia de 480Wp cada uno, modelo JKM480N-60HL4-V de JINKO y estructuras de tierra del tipo N4H.
Ahorre energía y cuide el medio ambiente con un kit eléctrico fotovoltaico completo para obtener independencia energética y beneficios ecológicos. El Kit eléctrico completo para fotovoltaica incluye soluciones innovadoras como:
- Inversor de 8 kW con módulo WiFi para la supervisión y gestión remotas de la instalación.
- Caja de conexiones con descargador de sobretensiones para garantizar la seguridad de las conexiones en la instalación.
- Cable solar de alta calidad con doble aislamiento para conexiones eficientes.
- Robusto sistema de puesta a tierra plegable, que garantiza una instalación sencilla y segura en distintos tipos de suelo.
- Conductor de protección amarillo-verde, que proporciona un alto nivel de seguridad en la instalación.
Este kit le permitirá extraer energía directamente del sol, convirtiéndola en electricidad limpia y renovable. Esto le permitirá reducir sus facturas de energía y contribuir a la protección del medio ambiente. ¡Invierta en nuestro completo kit eléctrico fotovoltaico y disfrute de independencia energética!
Componentes incluidos en el kit

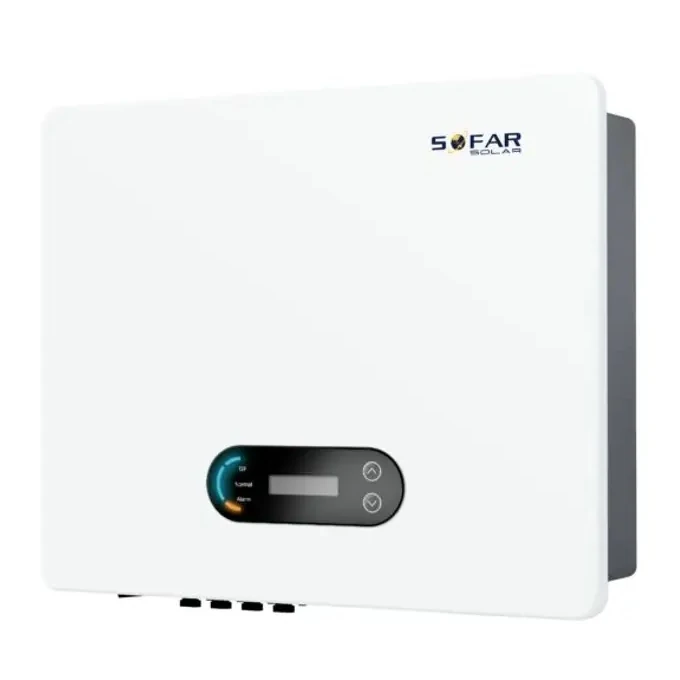

El inversor fotovoltaico 8kW 3F 12.8A KTLX-G3 2MPPT DC switch módulo WiFi 8.8KTLX-G3 SOFAR, forma parte de una serie de inversores de 3kW a 24kW, diseñados para su uso en instalaciones fotovoltaicas domésticas de diversos tamaños.
Los inversores Sofar se caracterizan por su alta calidad, gracias al uso de componentes de proveedores reputados y a un cuidadoso proceso de fabricación. El producto ofrece fiabilidad y excelente calidad a un precio asequible, y la garantía de 12 años confirma la alta calidad de los dispositivos Sofar. Los dispositivos están equipados con un módulo WiFi que permite gestionar y supervisar a distancia el funcionamiento de la planta. Además, los inversores Sofar tienen una carcasa de aluminio y acero inoxidable con clase de protección IP 65, lo que permite instalarlos en el exterior del edificio.
La última serie de inversores G3 de Sofar se caracteriza por su baja tensión de arranque, su alta eficiencia máxima y su nuevo software con capacidad de actualización remota.
ESPECIFICACIÓN
NORMAS
| Nombre del producto | 8.8KTLX-G3 | |||
|---|---|---|---|---|
| Entrada CC | ||||
| Potencia de entrada máxima recomendada | 12000 Wp | |||
| Potencia CC máxima por MPPT | 6000 W | |||
| Número de MPPT | 2 | |||
| Número de entradas de CC | 1/1 | |||
| Tensión de entrada máxima | 1100 V | |||
| Tensión de arranque | 160 V | |||
| Tensión nominal de entrada | 600 V | |||
| Rango de tensión de funcionamiento MPPT | 140 V - 1000 V | |||
| Rango de tensión MPPT a plena potencia | 380 V - 850 V | |||
| Corriente de entrada máxima de MPPT | 13 A / 13 A | |||
| Corriente máxima de cortocircuito por MPPT | 18 A / 18 A | |||
| Potencia nominal | 8000 W | |||
| Potencia máxima de CA | 8800 VA | |||
| Corriente nominal de salida | 12.8 A | |||
| Tensión nominal de red | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Rango de tensión de red | 310 VAC - 480 VAC (según norma local) | |||
| Frecuencia nominal | 50/60 Hz | |||
| Gama de frecuencias de red | 45 Hz - 55 Hz/54 Hz - 66 Hz (según norma local) | |||
| THDi | <3% | |||
| Factor de potencia | 1 (ajuste +/- 0,8) | |||
| Rendimiento | ||||
| Máxima eficacia | 98,4% | |||
| Eficiencia europea | 97,5% | |||
| Consumo propio nocturno | <0,5 W | |||
| Eficiencia MPPT | 99,9% | |||
| Protección | ||||
| Protección contra inversión de polaridad | Sí | |||
| Protección contra funcionamiento en isla | Sí | |||
| Protección contra fugas de corriente | Sí | |||
| Protección contra la falta de conexión a tierra | Sí | |||
| Supervisión de fallos de la cadena fotovoltaica | Sí | |||
| Bloqueo de descarga de energía | Sí | |||
| Interruptor CC | Sí | |||
| AFCI | Opcional | |||
| SPD: FV | Tipo II estándar, CA: Tipo II estándar | |||
| Conectividad | ||||
| Unidad de gestión de energía | Según certificación y pedido | |||
| Modo de comunicación estándar | RS485/USB/Bluetooth, Wi-Fi opcional: GPRS | |||
| Memoria de datos operativos | 25 años | |||
| Datos generales | ||||
| Temperatura ambiente | -30 ~+60°C | |||
| Topología | Sin transformador | |||
| Grado de protección | IP65 | |||
| Rango de humedad admisible | 0~100% | |||
| Altura máxima de funcionamiento | 4000 m s.n.m. | |||
| Ruido | <40 dB | |||
| Peso | 17 kg | |||
| Refrigeración | Natural | |||
| Dimensiones | 513 x 425 x 169 mm | |||
| Pantalla | LCD&Bluetooth+APP | |||
| Garantía | 12 años | |||

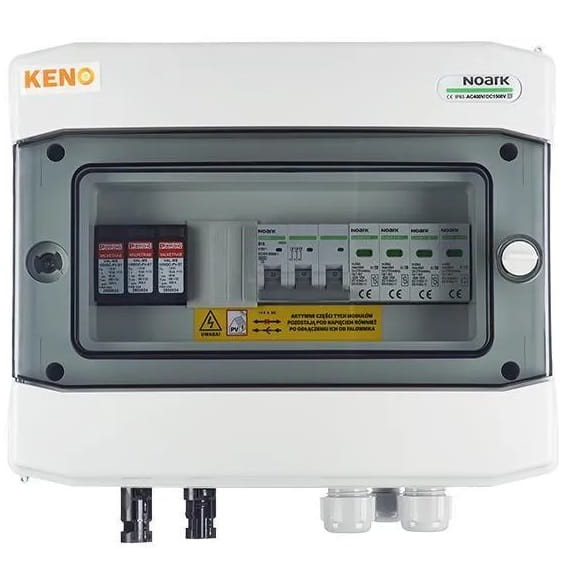

Caja de empalme con protector de sobretensiones DC + AC, 1000V tipo 1+2, 1x cadena PV, 1x MPPT // límite AC tipo 1+2, 16A 3-F, tipo SH-90 DCAC
La aparamenta de conexión es una solución fiable que se utiliza con éxito en instalaciones domésticas e industriales pequeñas y medianas. Gracias a su amplia gama de aplicaciones, incluida la clase de protección IP65, la aparamenta puede instalarse no solo en interiores, sino también en espacios abiertos.
- Caja estándar de eficacia probada: garantiza robustez y durabilidad, y hace que la aparamenta esté preparada para satisfacer una amplia variedad de requisitos de instalación.
- Opción de instalar una cerradura con llave: Proporciona un nivel adicional de seguridad y restringe el acceso a los equipos eléctricos únicamente al personal autorizado.
- Puerta transparente: Permite un fácil acceso al interior del cuadro eléctrico y una rápida comprobación visual del estado del equipo sin necesidad de abrirlo.
| Nombre del producto | Caja de conexiones | |||
|---|---|---|---|---|
| Especificación | ||||
| Número de cadenas FV | 1 | |||
| Número de descargadores de sobretensión | 1 | |||
| Descargador de sobretensiones CC | Phoenix T1/T2 | |||
| Descargador de sobretensiones de CA | Noark T1/T2 | |||
| Interruptor de sobreintensidad | Noark B 16A 3F | |||
| Clase de protección | IP 65 | |||
| Tensión nominal de aislamiento | 400 V AC, 1500 V DC | |||
| Resistencia UV | Sí | |||
| Garantía estándar | 5 años | |||

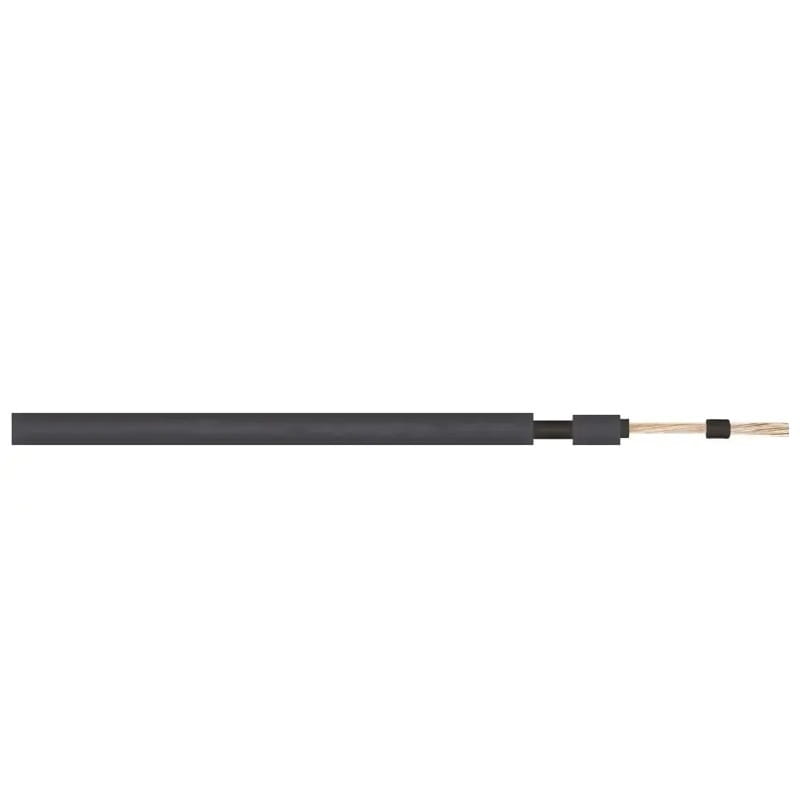

Cable solar para instalaciones fotovoltaicas 1x6 mm² 0,6/1kV negro doble aislamiento SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL 50m de longitud.
El cable solar SOLARFLEX es una solución fiable para sistemas fotovoltaicos eficientes. Este cable solar está fabricado con un único conductor de cobre estañado y suave que cumple las normas de la Clase 5 de acuerdo con la norma EN 60228. El aislamiento de polímero reticulado sin halógenos garantiza la seguridad y la durabilidad, mientras que la cubierta correspondiente proporciona una mayor protección.
Características
- Tensión nominal: 0,6/1kV CA
- Tensión de funcionamiento: 1,5 kV DC (según EN 50618)
- Resistencia de aislamiento: 1000 MΩ/km
- Temperatura máxima del cable durante su funcionamiento: +90°C
- Temperatura máxima del cable durante su funcionamiento (Larga duración): +120°C/20000h
- Temperatura ambiente mínima para cables instalados permanentemente: -40°C
- Temperatura mínima de tendido de cables: -25°C
- 50Hz Tensión de prueba: 4000V
- Resistencia a los rayos UV, al ozono y a la intemperie: Según EN 50618
- Inflamabilidad: Según DIN EN 60332-1
- Sin vapores agresivos durante la combustión
- Radio de curvatura mín. de la conexión permanente: 4 x Ø
- Vida útil esperada: 25 años
- Diámetro: 35 cm x 22 cm H.
Especificaciones
- Norma: PN-EN 50618:2015-03
- Longitud mínima del cable: 1m
Material
- Conductores: Conductores de cobre, estañados, blandos, clase 5 según EN 60228.
- Aislamiento: Polímero reticulado libre de halógenos
- Funda: Polímero reticulado sin halógenos
- Color del aislamiento: Blanco
Aplicación
- Utilizado en sistemas fotovoltaicos para conexiones entre módulos fotovoltaicos individuales y entre módulos e inversor.
Embalaje
- Discos y bobinas.
El juego de toma de tierra plegable 3mb fi16 + conector /OG/ AN-53ZG/OG/ F195128 AN-KOM es una solución de alta calidad que combina sencillez y seguridad de instalación. Las picas de puesta a tierra son adecuadas para su instalación en muchos tipos de suelo y las extensiones facilitan considerablemente la instalación. Los mástiles y las picas, elemento básico de la instalación encargado de interceptar la corriente de alta tensión procedente del rayo, están fabricados con materiales de la más alta calidad, lo que garantiza una larga vida útil y la seguridad de la instalación.
Especificaciones técnicas:

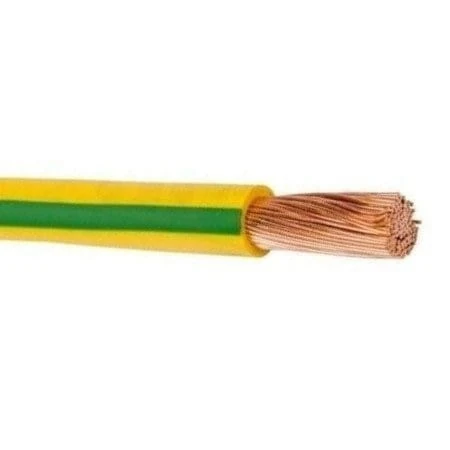

El conductor de protección amarillo-verde LgY 16mm2 con aislamiento de PVC está dedicado a la instalación de equipos eléctricos, conmutadores y sistemas de iluminación con una longitud de 10m.
Al cumplir la norma EN 50575, garantiza los más altos niveles de seguridad. Su diseño está adaptado para conducir la electricidad de forma eficiente y proporcionar protección en diversos entornos de instalación.
