Paquete de carros para perfil 68x68 mm con ruedas de plástico, con rodillo y soporte de tope

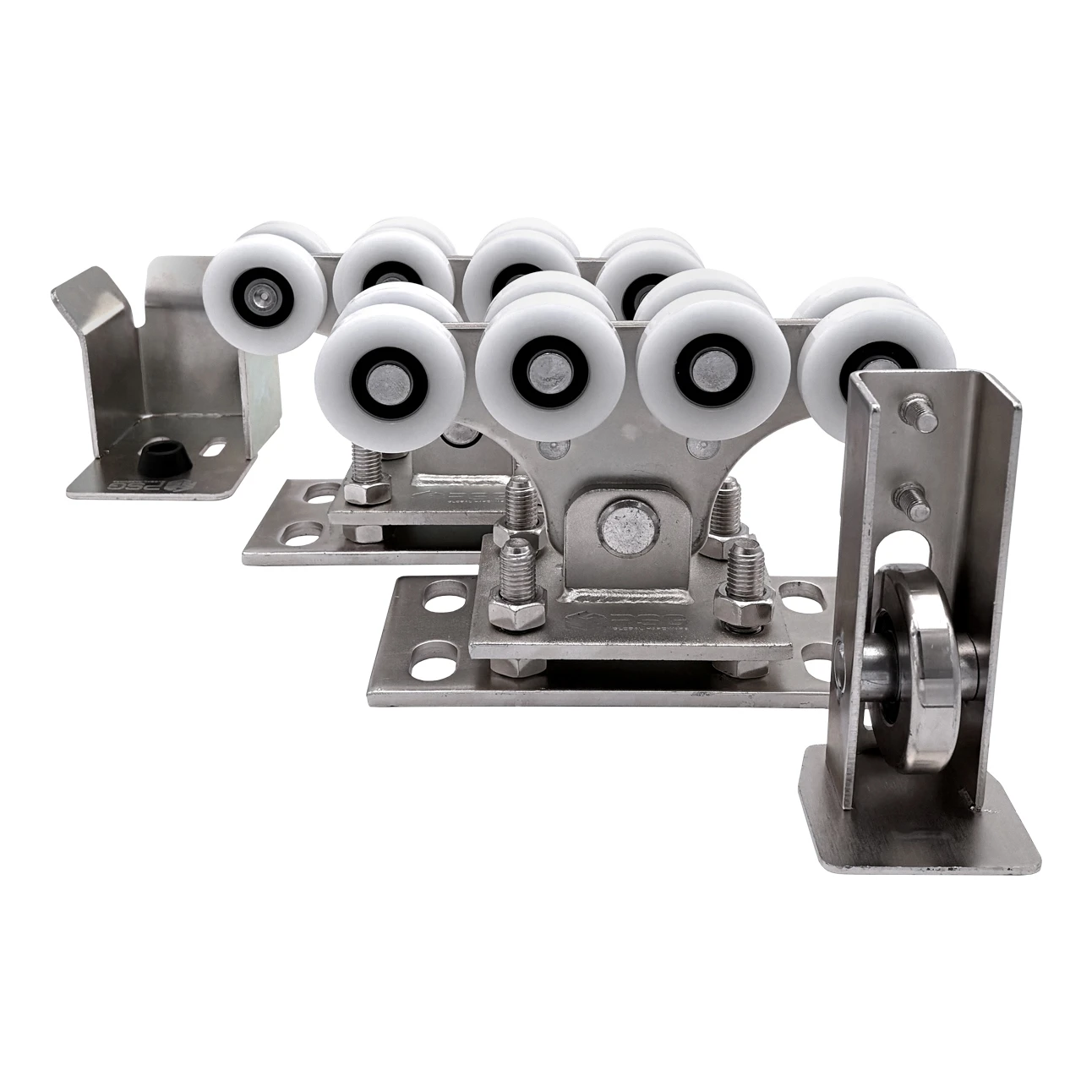

Contenido del kit

• Carro de rodadura — 2 uds.
• Rodillo de tope — 1 ud.
• Soporte de entrada (alojamiento de tope) — 1 ud.

El kit constituye el equipamiento completo del sistema de rodadura de una puerta corredera autoportante — basta con montar los elementos en la cimentación y el poste para obtener un sistema corredero completamente funcional.

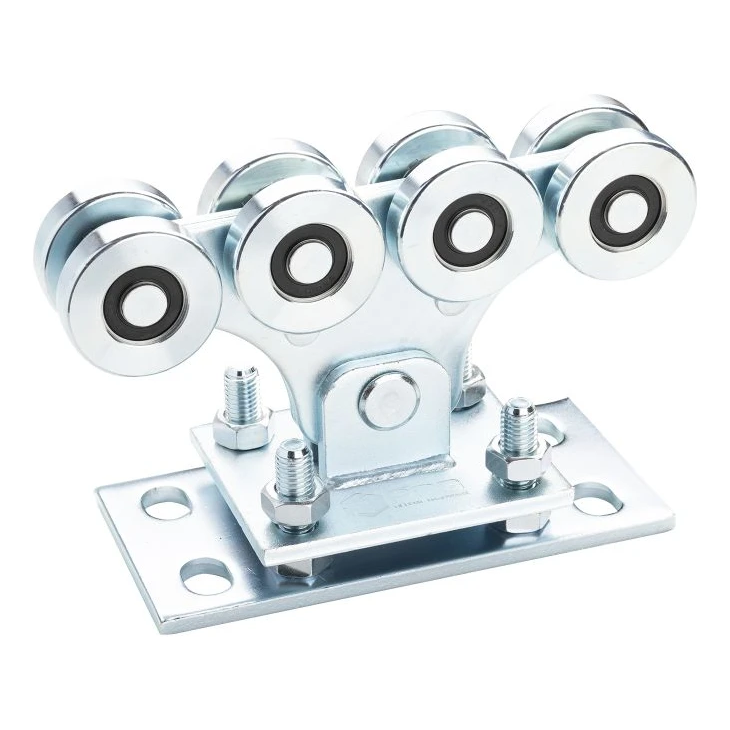

Carros de rodadura — el corazón del sistema

Los dos carros de rodadura se encargan de guiar y sostener el panel de la puerta. Cada uno está equipado con 8 rodillos de plástico distribuidos en dos niveles, lo que garantiza una guía uniforme y la estabilización del panel. Los rodillos de plástico funcionan silenciosamente y no requieren lubricación frecuente, mientras que los rodamientos de bolas 6201 RS con sellado de goma garantizan una baja resistencia al rodamiento y protección frente a la suciedad.

Especificaciones técnicas del carro de rodadura

• Material de construcción: acero galvanizado
• Sistema de rodadura: 8 rodillos de plástico en dos niveles
• Rodamientos: de bolas 6201 RS
• Sistema: 68×68 mm
• Dimensiones de la base: 200 × 100 × 8 mm
• Anchura total del conjunto de rodillos: 48 mm
• Diámetro de rodadura del rodillo: 56 mm
• Diámetro exterior del rodillo: 60 mm
• Anchura de un rodillo individual: 14,5 mm
• Grosor del soporte central: 10 mm
• Rosca de los tornillos de regulación: M14
• Grosor de las placas de base: 2 × 8 mm
• Altura del carro: 157 mm
• Diámetro del rodillo: 68 mm

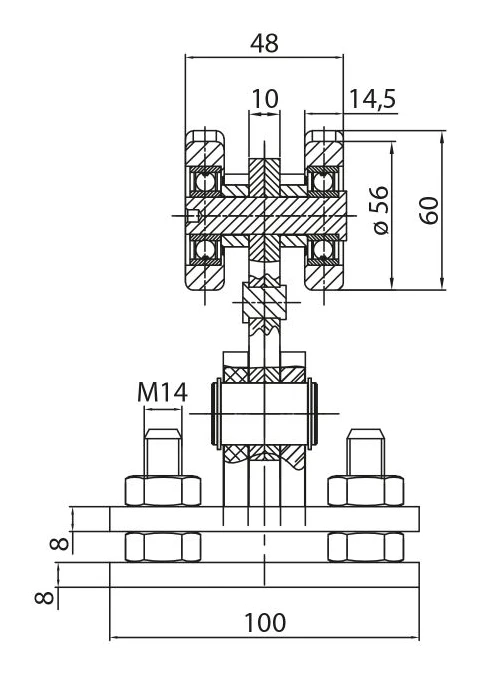

El plano dimensional muestra la sección transversal del carro de rodadura con las cotas principales indicadas. El sistema de rodillos de dos niveles garantiza una distribución óptima de fuerzas, y la doble placa de base con regulación mediante tornillos M14 permite ajustar con precisión la altura y la verticalidad del panel de la puerta tras el montaje.

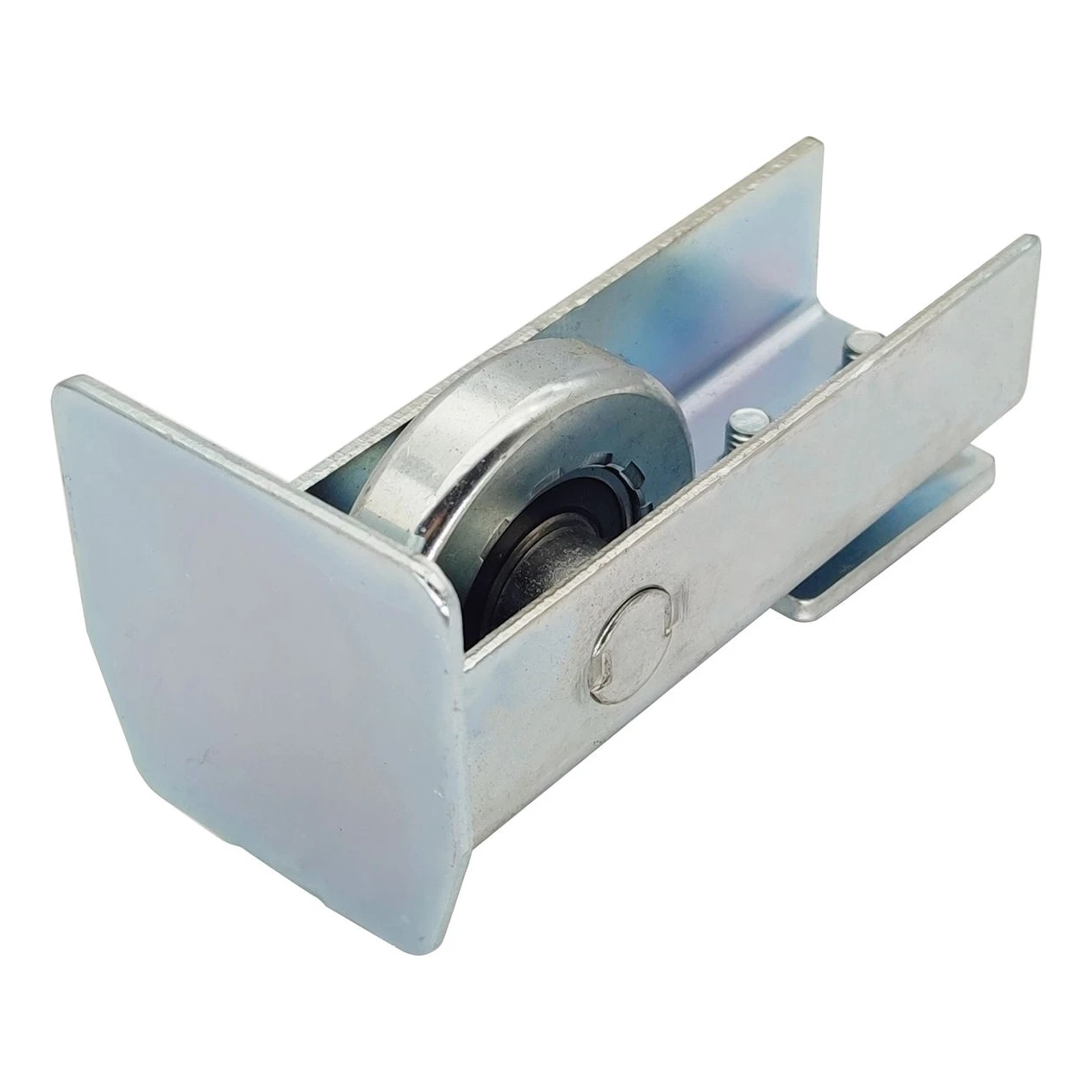

Rodillo de tope — estabilización y protección

El rodillo de tope se monta al inicio del raíl autoportante. Su construcción de acero galvanizado absorbe parte de la carga y estabiliza el panel, mejorando el funcionamiento de la puerta. Trabaja conjuntamente con el soporte de entrada en el poste, lo que facilita un cierre seguro y reduce las vibraciones. El rodillo también disminuye el desgaste de los carros de rodadura y, en invierno, minimiza la influencia de la nieve y el hielo en el funcionamiento de la puerta.

• Compatibilidad: sistema 68×68 mm
• Acabado: galvanizado — protección anticorrosión

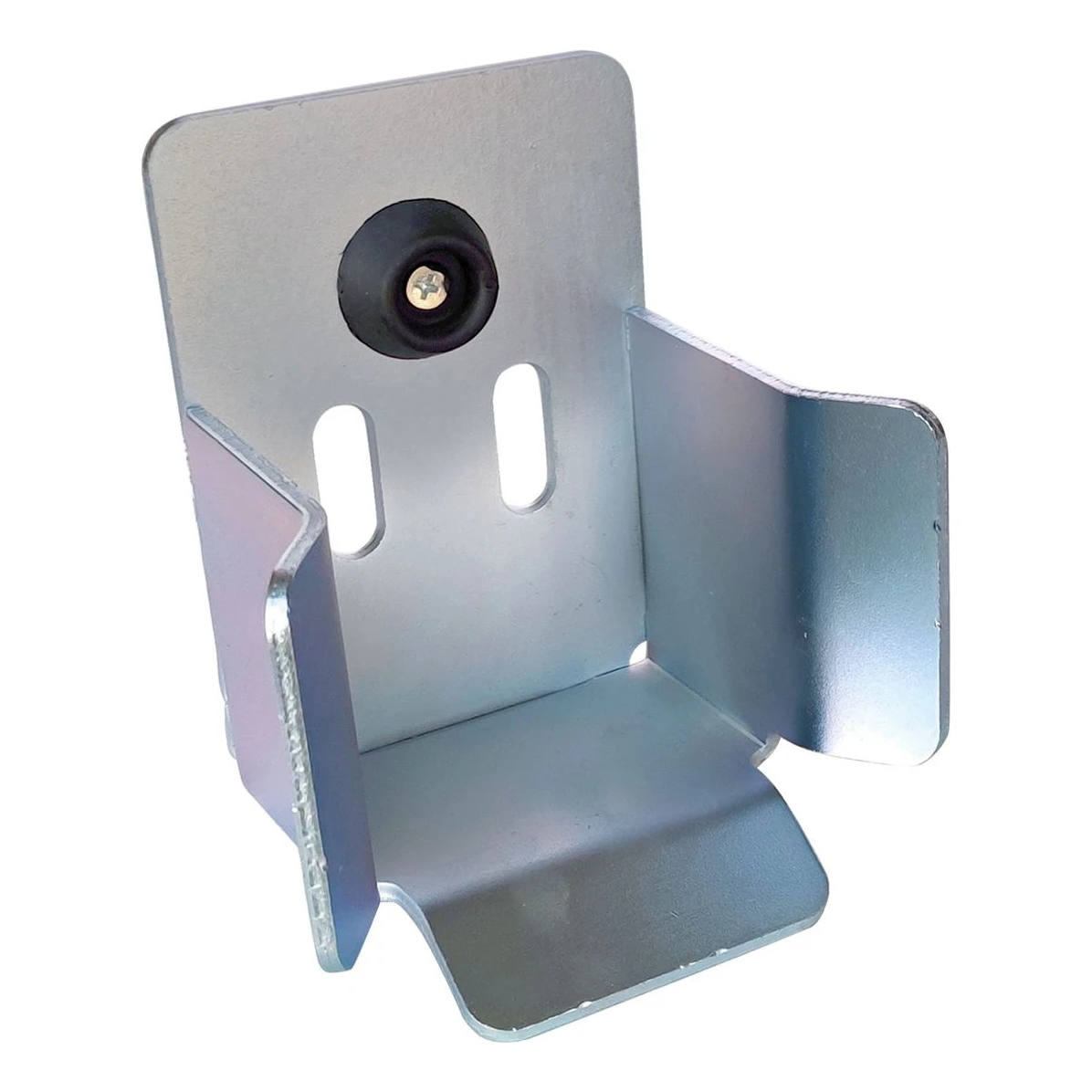

Soporte de entrada — cierre de precisión

El alojamiento de tope guía el panel y mejora la estabilidad de todo el sistema. El montaje es rápido y sencillo — el elemento se atornilla a la parte inferior del poste de cierre. Junto con el rodillo de tope forma un conjunto que dirige la puerta hacia el poste, facilita un cierre seguro y reduce las vibraciones. En la cara posterior se encuentran dos orificios de montaje y un tope de goma que amortigua la llegada del panel.

• Compatibilidad: sistema 68×68 mm
• Acabado: galvanizado
• Tope: de goma — amortiguación de la llegada del panel

Datos del kit

• Peso del kit: 12,934 kg
• Volumen del embalaje: 10 486,88 cm³
• EAN: 5903313208031
• Compatibilidad del raíl guía: raíl 68×68
