Perfil de aluminio de montaje PV 40×40 mm / 665 cm – carril para tornillos de cabeza martillo M10

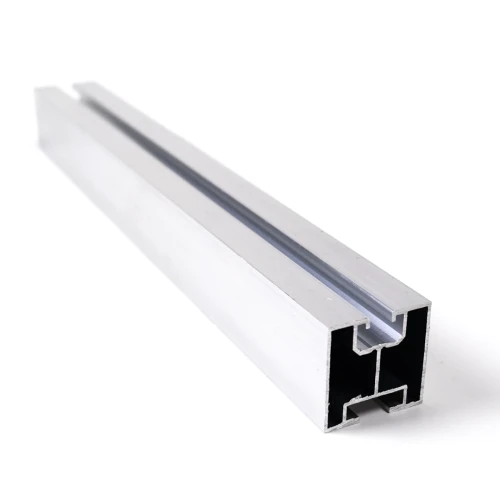

El perfil de montaje PV 40×40 mm de 665 cm de longitud es un carril de aluminio resistente disenado para construir subestructuras para módulos fotovoltaicos en tejados inclinados. Fabricado en aleación de aluminio 6060, combina un bajo peso propio con una buena resistencia mecánica y una resistencia natural a la corrosión. El perfil cuenta con dos canales de montaje independientes: el superior sirve para fijar las abrazaderas que sujetan los paneles, y el inferior para conectar el carril con ganchos de tejado, adaptadores o triángulos. Este diseno de doble canal simplifica considerablemente el montaje: el instalador trabaja únicamente desde arriba, sin necesidad de acceder a la parte inferior del perfil. La longitud del carril se puede aumentar adicionalmente mediante conectores de perfiles (vendidos por separado), lo que permite adaptar la estructura de forma flexible a las dimensiones del faldón del tejado. El perfil también está disponible en versión anodizada en negro, que proporciona una protección adicional de la superficie y un aspecto estético en tejados con cubierta oscura.

Ventajas clave para el instalador

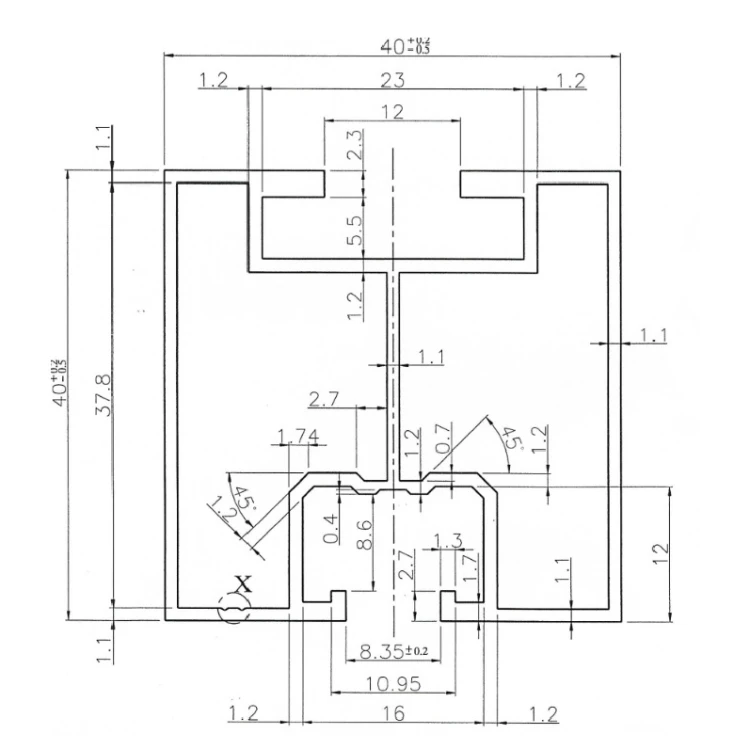

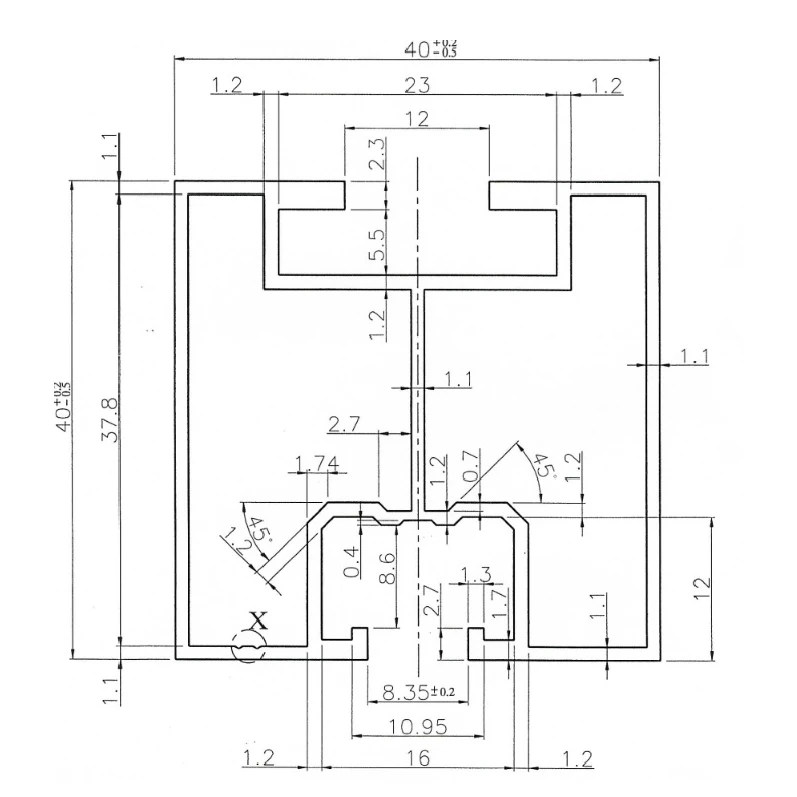

La sección transversal del perfil se ha disenado pensando en una distribución óptima de las cargas y la comodidad de montaje. El canal superior —más ancho, con una ranura que permite insertar tuercas— sirve para fijar las abrazaderas centrales y finales que sujetan los módulos FV. El canal inferior, con un alojamiento más estrecho, está destinado a conectar el perfil con los elementos de la subestructura del tejado. El espesor de las paredes del perfil se ha seleccionado para garantizar la rigidez de todo el carril manteniendo al mismo tiempo la ligereza. En el dibujo técnico también se aprecian los biseles a 45° en los bordes internos, que facilitan la introducción de los elementos de fijación en los canales.

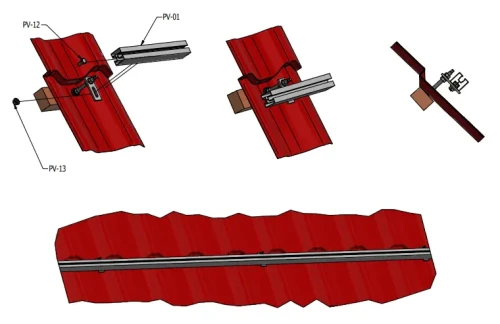

La ilustración muestra un esquema típico de instalación en un tejado cubierto con chapa tipo teja. El gancho de tejado fijado a la cabria sujeta el perfil, y las abrazaderas montadas en el canal superior del carril sujetan los módulos fotovoltaicos. Gracias al uso de tornillos de cabeza martillo en el canal inferior, el perfil se puede posicionar con precisión a lo largo del gancho sin necesidad de perforar orificios adicionales: basta con introducir el tornillo en el canal y desplazarlo hasta la posición deseada antes de apretarlo.
