Puente trapezoidal de aluminio H-100 con EPDM 330 mm para chapa trapezoidal

Disponibilidad: En stock (gran cantidad)

Entrega en: 8 días laborables

Peso: 0.611 kg

Precio/ PC: 5,76 € 5.76

incl. 21.00% IMPUESTOS, excl. gastos de envío

Precio neto/ PC: (4,76 €)

excl. 21.00% IMPUESTOS, excl. gastos de envío

* Opciones de envasado:

Pieza
Paquete: 50 piezas
Paquete: 500 piezas
Paquete: 1000 piezas

cantidad PC

Total:

producto no disponible

añadir a la lista de deseos

* - Campo obligatorio

Valoración:

4.66667

Proveedor: -

Código de producto: PV-02-05

recomendar a un amigo

Descripción

Puente trapezoidal de aluminio H-100 con EPDM 330 mm para chapa trapezoidal

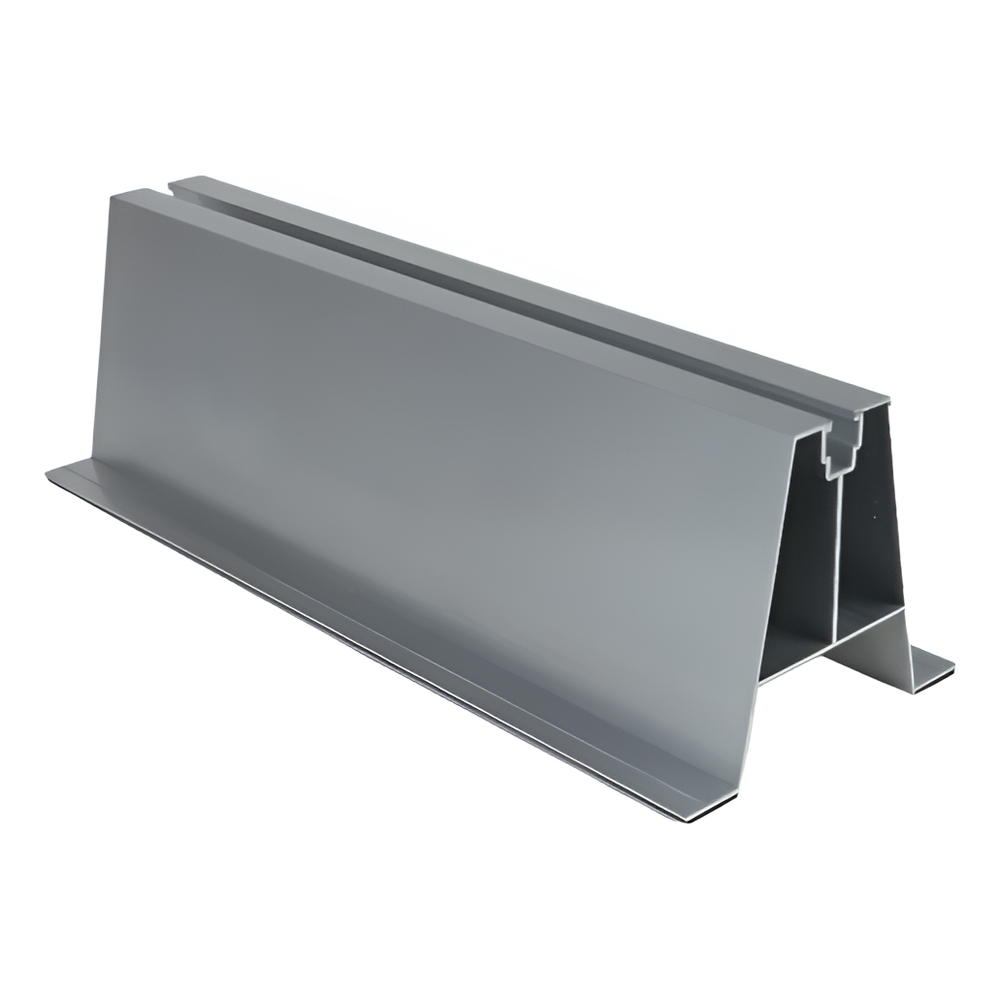

Puente trapezoidal de aluminio H-100 con canal de montaje y junta EPDM — vista en perspectiva

El puente trapezoidal H-100 con junta EPDM es un perfil de montaje de aluminio diseñado para la fijación directa de paneles fotovoltaicos sobre tejados cubiertos con chapa trapezoidal. El perfil, de una altura de 100 mm, proporciona el espacio suficiente entre el módulo y la superficie del tejado, permitiendo que el aire circule libremente bajo el panel, favoreciendo su enfriamiento natural y aislándolo de la cubierta del tejado calentada. El puente está fabricado en aleación de aluminio 6060, que combina una buena resistencia mecánica con una alta resistencia a la corrosión y a los agentes atmosféricos. El canal de montaje superior permite fijar las abrazaderas centrales y finales mediante tornillos de cabeza hexagonal y tuercas cuadradas, sin necesidad de adaptadores adicionales. Los orificios para los tornillos de montaje se realizan directamente en el tejado, lo que permite ajustar con precisión la separación al perfil concreto de la chapa trapezoidal.

Ventajas clave para el instalador

Una altura de 100 mm garantiza el libre flujo de aire bajo el módulo y un enfriamiento eficaz de los paneles

La junta EPDM incluida asegura una adherencia hermética a la chapa trapezoidal y protege la cubierta del tejado frente a daños mecánicos

El aluminio 6060 admite anodizado, lo que proporciona una protección anticorrosiva adicional y un acabado estético

Canal de montaje universal compatible con abrazaderas centrales y finales

Orificios de montaje perforados in situ: total flexibilidad de ajuste a la separación de los trapecios

Vídeo que presenta el puente trapezoidal de aluminio para el montaje de paneles FV sobre chapas trapezoidales

Dibujo técnico de la sección del puente trapezoidal H-100 — base 119 mm, altura 100 mm, canal superior 40,2 mm

Dimensiones

Sección (anchura de base × altura)	119 × 100 mm
Longitud	330 mm
Anchura del canal de montaje	40,2 mm
Espesor de las paredes	1,5–2,0 mm
Peso por metro	1,199 kg/m
Peso por unidad (330 mm)	0,611 kg

Material y acabado

Material / aleación	aluminio 6060
Junta EPDM	incluida
Acabado de la superficie	aluminio en bruto (posibilidad de anodizado)

Montaje y compatibilidad

Canal de montaje / tipo de ranura	canal superior tipo T-slot
Tornillos compatibles	tornillos de cabeza hexagonal + tuercas cuadradas
Tipo de tejado / superficie	tejados de chapa trapezoidal
Método de unión	abrazaderas centrales y finales, orificios perforados in situ

Seguridad
