Puente trapezoidal de aluminio H-30 con EPDM 330 mm – fijación FV sobre chapa trapezoidal
producto no disponible
añadir a la lista de deseos
5
Descripción

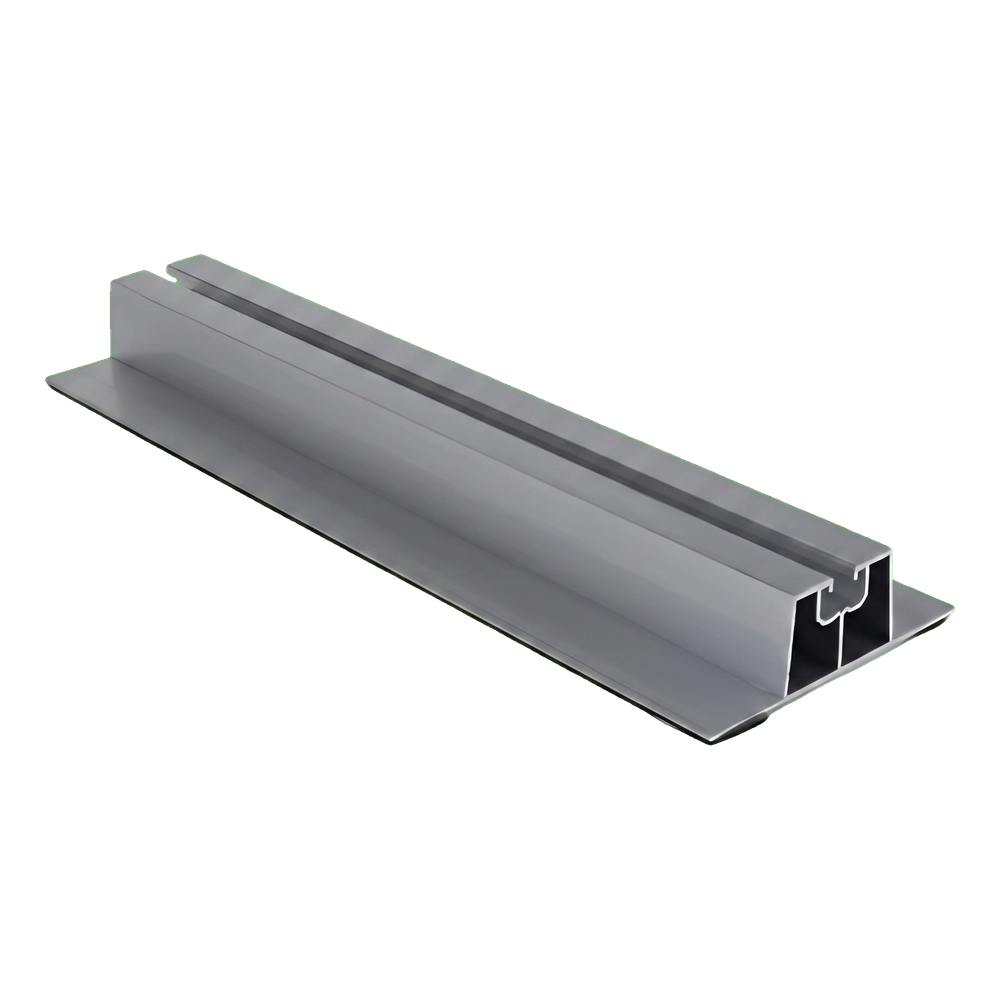

Puente trapezoidal de aluminio H-30 con EPDM 330 mm – fijación FV sobre chapa trapezoidal
El puente trapezoidal de aluminio H-30 con junta EPDM es un elemento estructural específico para la fijación directa de paneles fotovoltaicos sobre tejados cubiertos con chapa trapezoidal. El perfil de 30 mm de altura garantiza una circulación de aire libre bajo el módulo, permitiendo la refrigeración natural y la separación del panel de la superficie caliente del tejado, lo que se traduce en un mayor rendimiento de la instalación durante los meses cálidos. El puente es compatible con las pinzas intermedias y terminales, que se fijan al canal superior del riel mediante cuña deslizante, inserto roscado o tornillo de martillo. Los orificios para los tornillos de fijación del perfil a la chapa trapezoidal se realizan directamente en el tejado durante el montaje, lo que permite ajustar con precisión la separación al perfil específico de la chapa. El perfil, fabricado en aleación de aluminio 6060, combina un bajo peso con una alta resistencia a la corrosión y a los agentes atmosféricos.
Ventajas clave para el instalador
- Montaje directo sobre chapa trapezoidal — elimina la necesidad de soportes adicionales
- La junta EPDM en la base del perfil garantiza una adherencia hermética a la chapa y protege la cubierta del tejado frente a daños en el punto de fijación
- La altura de 30 mm garantiza la ventilación de los módulos FV
- El aluminio 6060 es apto para anodizado, proporcionando protección adicional a la superficie
- Orificios perforados in situ — adaptación a cualquier separación de las ondas de la chapa trapezoidal
La sección del perfil muestra una construcción trapezoidal con una amplia base de 100 mm que se estrecha hasta un canal de montaje de 40 mm en la parte superior. El espesor de pared de 1,5 mm, junto con el espesor de la placa base de 2,5 mm, garantiza una rigidez adecuada manteniendo un bajo peso total. La forma del perfil reproduce la geometría de las chapas trapezoidales habituales, asegurando una adherencia estable a la base.
