Puente trapezoidal de aluminio H-70 con EPDM 330 mm – tipo 2 para chapa trapezoidal

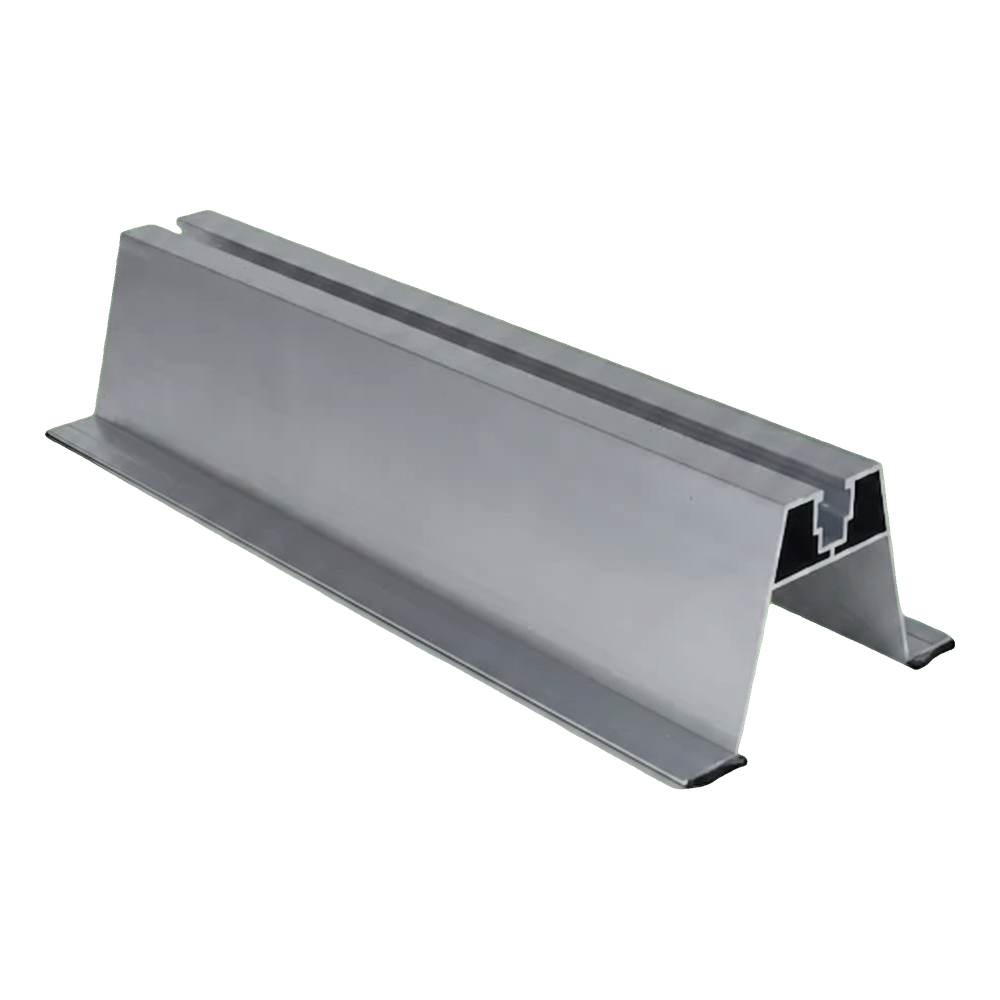

El puente trapezoidal H-70 con EPDM es un perfil de montaje de aluminio destinado a la fijación directa de paneles fotovoltaicos en tejados cubiertos con chapa trapezoidal. La variante tipo 2 está dedicada a uniones de tejado más altas: la altura del perfil garantiza un flujo de aire libre bajo los módulos, permitiendo su enfriamiento natural y su separación de la superficie caliente del tejado. El perfil está equipado con un canal de montaje superior, en el que se fijan las abrazaderas centrales y finales mediante tornillos de cabeza hexagonal hueca y tuercas cuadradas. En las patas del perfil se han colocado juntas EPDM, que amortiguan las vibraciones, protegen el revestimiento de la chapa contra rayaduras y sellan el punto de contacto con la cubierta del tejado. Los orificios para los tornillos de fijación a la chapa se realizan en la obra, gracias a lo cual el instalador ajusta la separación de los orificios a la separación de las crestas del trapecio.

Ventajas para el equipo de instalación

El dibujo de sección muestra la forma trapezoidal del perfil con una base ancha y un canal de montaje en la parte superior. El detalle en la esquina inferior izquierda muestra la sección de la junta EPDM colocada en la pata del perfil. Encontrará todas las dimensiones de sección en la ficha de especificaciones más abajo.
