Puente trapezoidal de aluminio H-70 con EPDM 400 mm – montaje PV en chapa trapezoidal

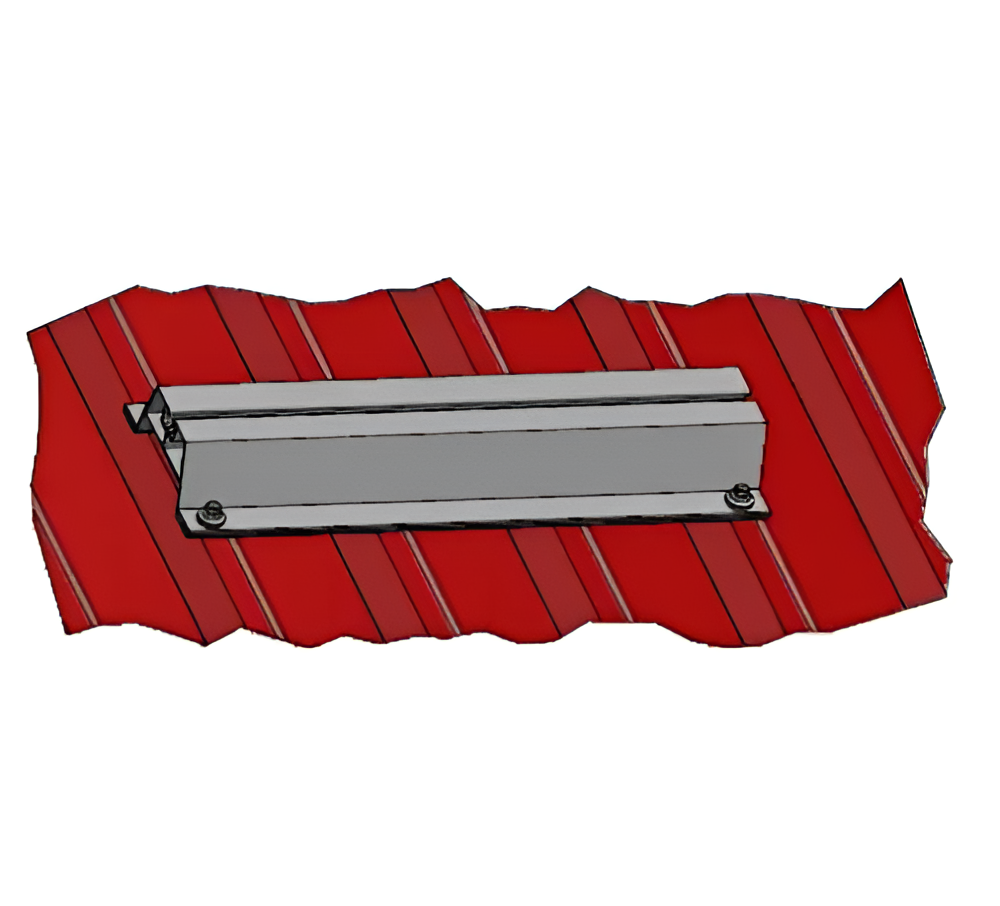

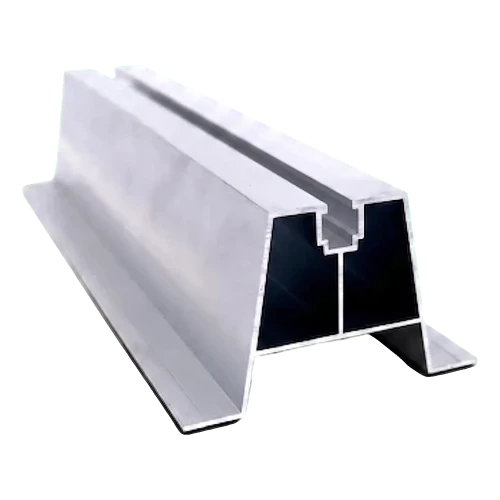

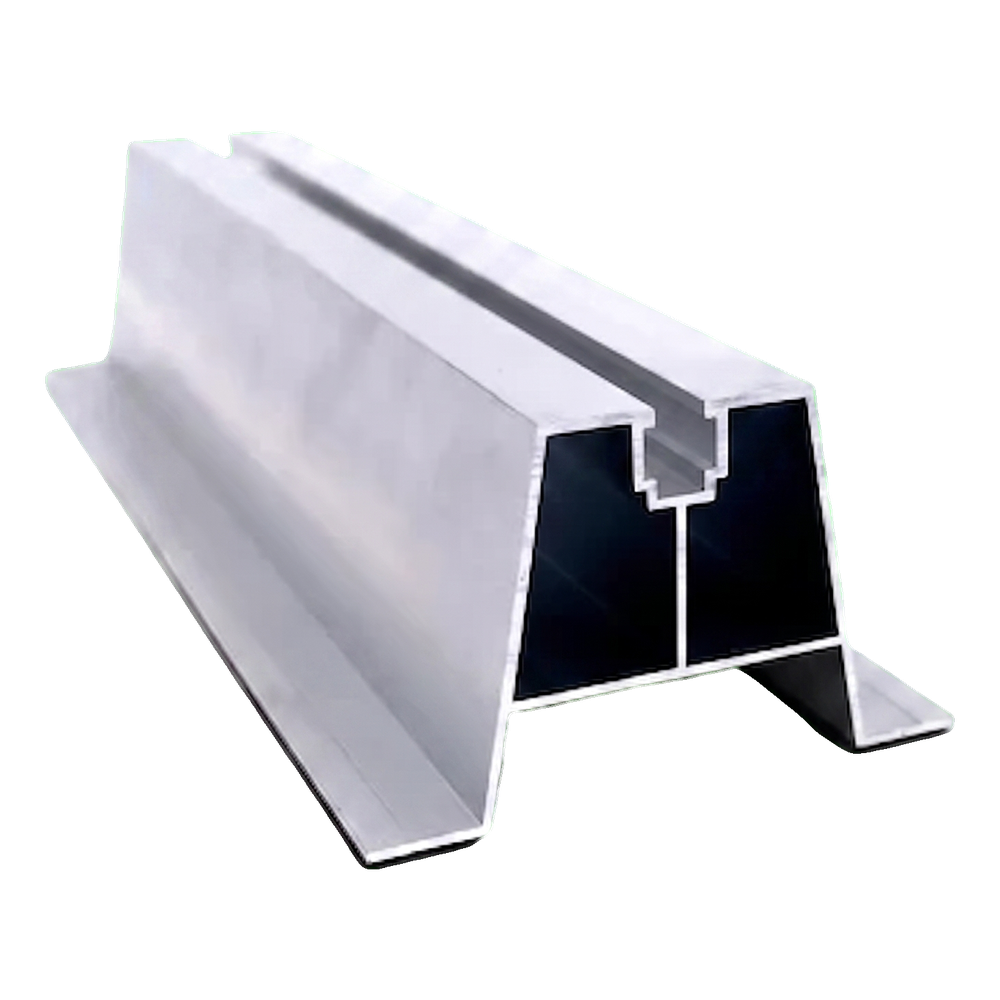

El puente trapezoidal H-70 con junta EPDM es un perfil de aluminio diseñado para el montaje directo de paneles fotovoltaicos en tejados cubiertos con chapa trapezoidal. La altura del perfil garantiza una distancia adecuada entre el módulo y la superficie del tejado, permitiendo una circulación libre de aire bajo el panel. La ventilación natural favorece el enfriamiento de los módulos, lo que se traduce directamente en el mantenimiento de su rendimiento en los días calurosos. El perfil está fabricado en aleación de aluminio 6060, que se caracteriza por su alta resistencia a la corrosión y una buena resistencia mecánica. La parte inferior del puente está equipada con una junta EPDM, que protege la cubierta del tejado frente a daños y garantiza una adherencia hermética a la chapa trapezoidal. El carril superior con canal de montaje permite una fijación rápida de las pinzas centrales y finales mediante tornillos de cabeza hexagonal y tuercas cuadradas, sin necesidad de utilizar herramientas especializadas.
Ventajas del perfil puente H-70
- El perfil de construcción elevada proporciona un espacio de ventilación entre el panel y el tejado, favoreciendo el enfriamiento natural de los módulos

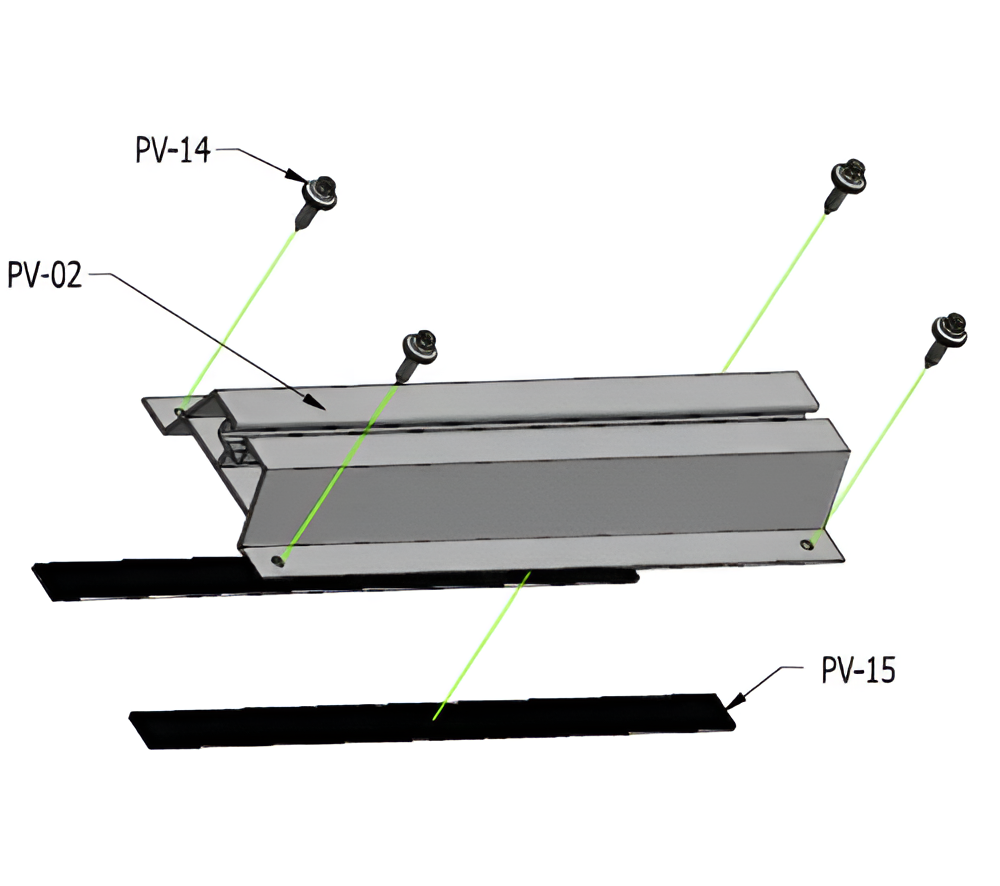

- La junta EPDM en las patas del perfil protege la chapa trapezoidal frente a arañazos y elimina el contacto galvánico entre el aluminio y el acero de la cubierta del tejado
- El aluminio 6060 es apto para anodizado, lo que permite obtener protección anticorrosiva adicional y un acabado estético

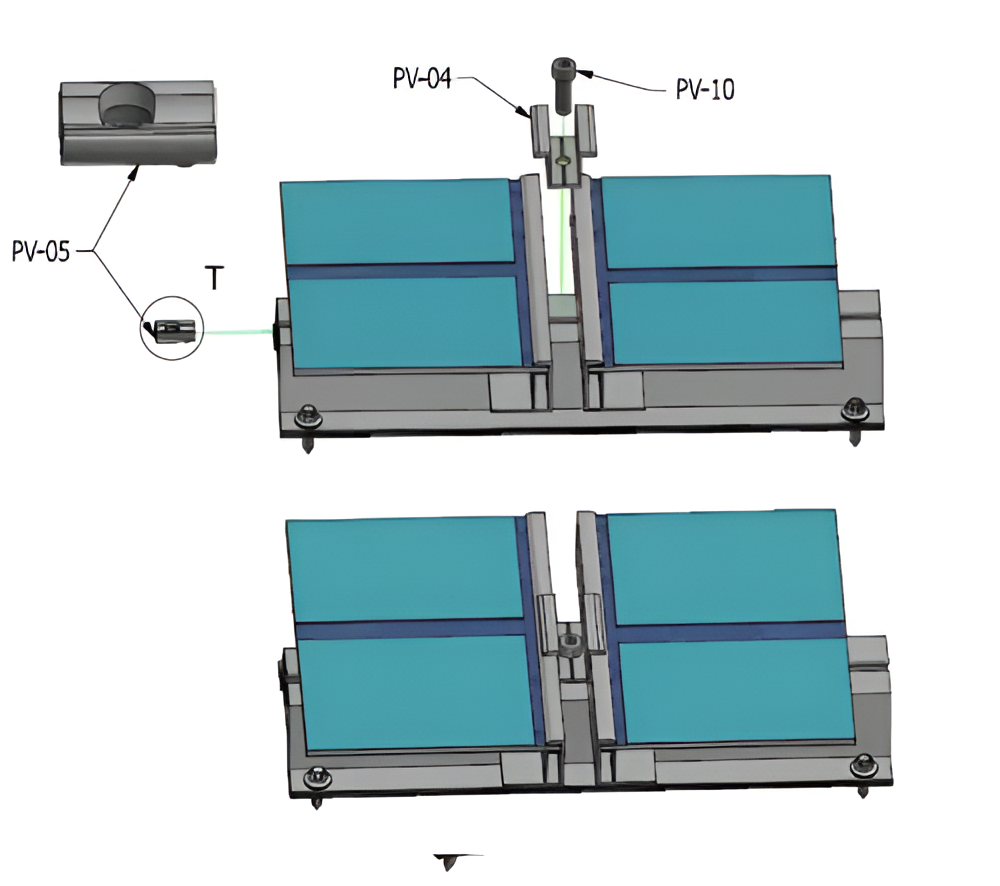

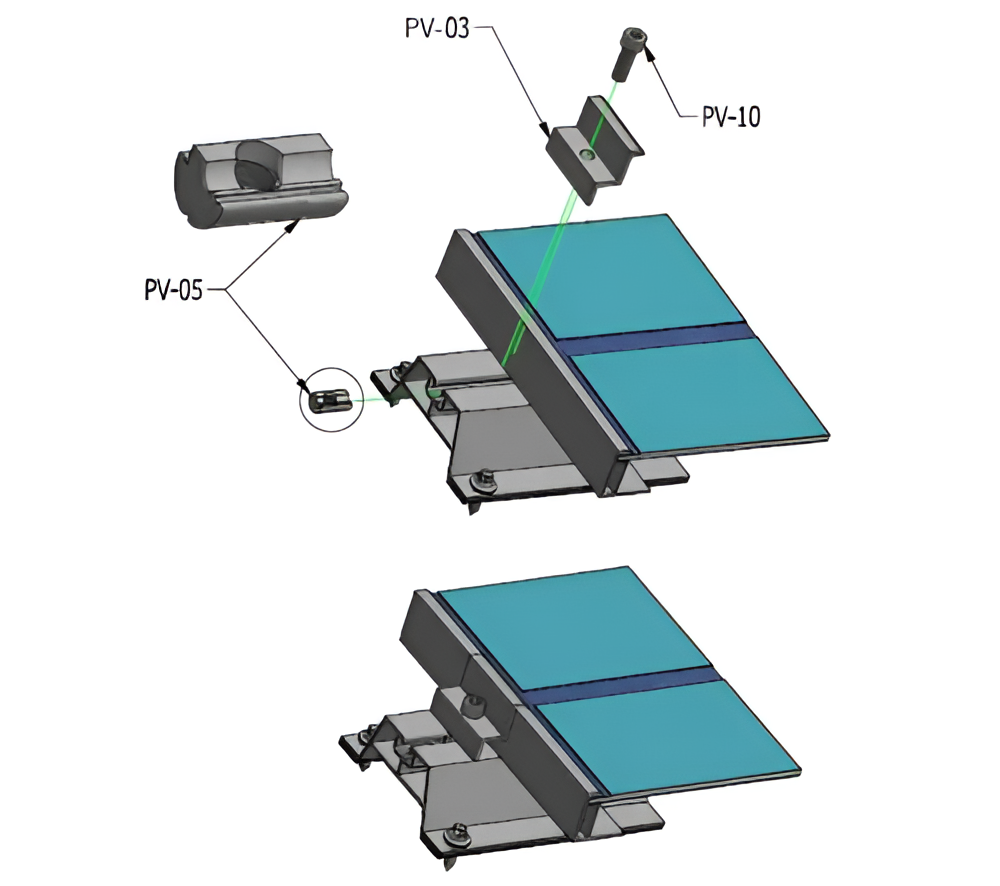

- El canal de montaje universal en el carril superior es compatible con las pinzas centrales y finales de los sistemas PV estándar
- Los orificios de montaje se realizan in situ durante la instalación, lo que permite ajustar con precisión la separación a cada perfil de chapa concreto

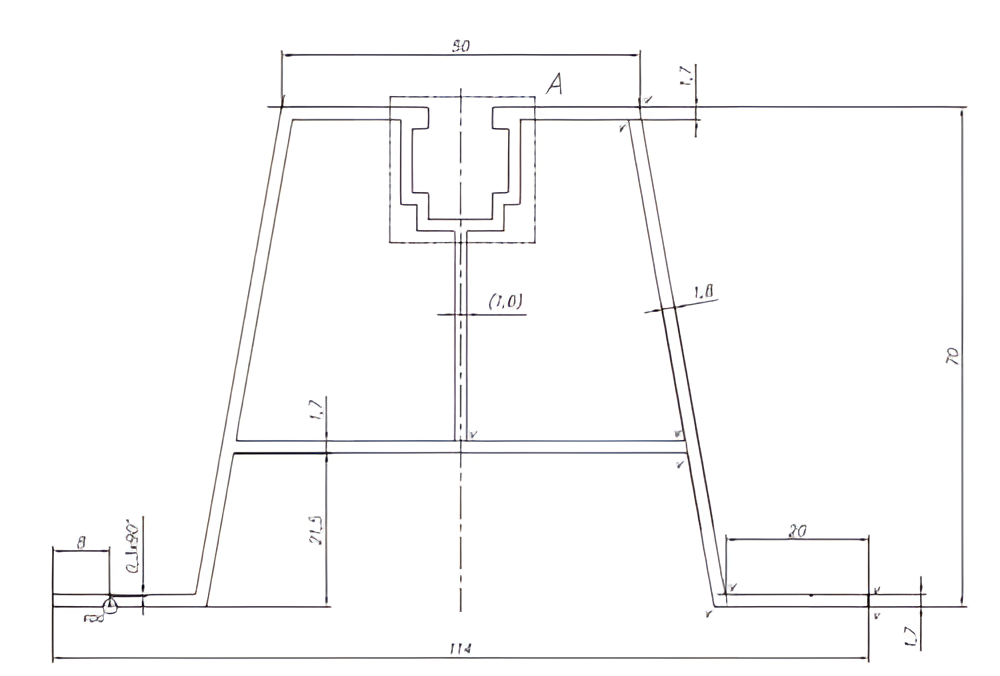

El dibujo técnico muestra la sección transversal completa del perfil con las dimensiones de los elementos estructurales clave. Se aprecia la característica forma trapezoidal de las patas, el canal de montaje central en el carril superior y la ranura para insertar las tuercas cuadradas. Encontrará las dimensiones detalladas del perfil en la ficha Dimensiones a continuación.
