Perfil de aluminio 40x40 mm 10 cm para tornillos hexagonales M10

Ir a Opiniones sobre el producto

Perfil de montaje aluminio 6060 40x40 mm longitud 10 cm para fijación de paneles fotovoltaicos. Montaje con tornillos hexagonales M10 y tuercas de brida. Compatible con estructuras solares estándar, resistente a corrosión.

Ir a la descripción completa
con IVA sin IVA
Precio 0,80 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

Elige la variante:

Las variantes individuales pueden diferir en precio

Opciones de envasado

PC
Disponibilidad:
En stock (gran cantidad)
Tiempo de envío: 8 días laborables

Características del producto

[PIM] Profile montażowe #6

  • Longitud [mm] 100
  • Perfil [mm] 40×40
  • Tipo de ranura Para tornillo hexagonal
  • Acabado Natural

Descripción

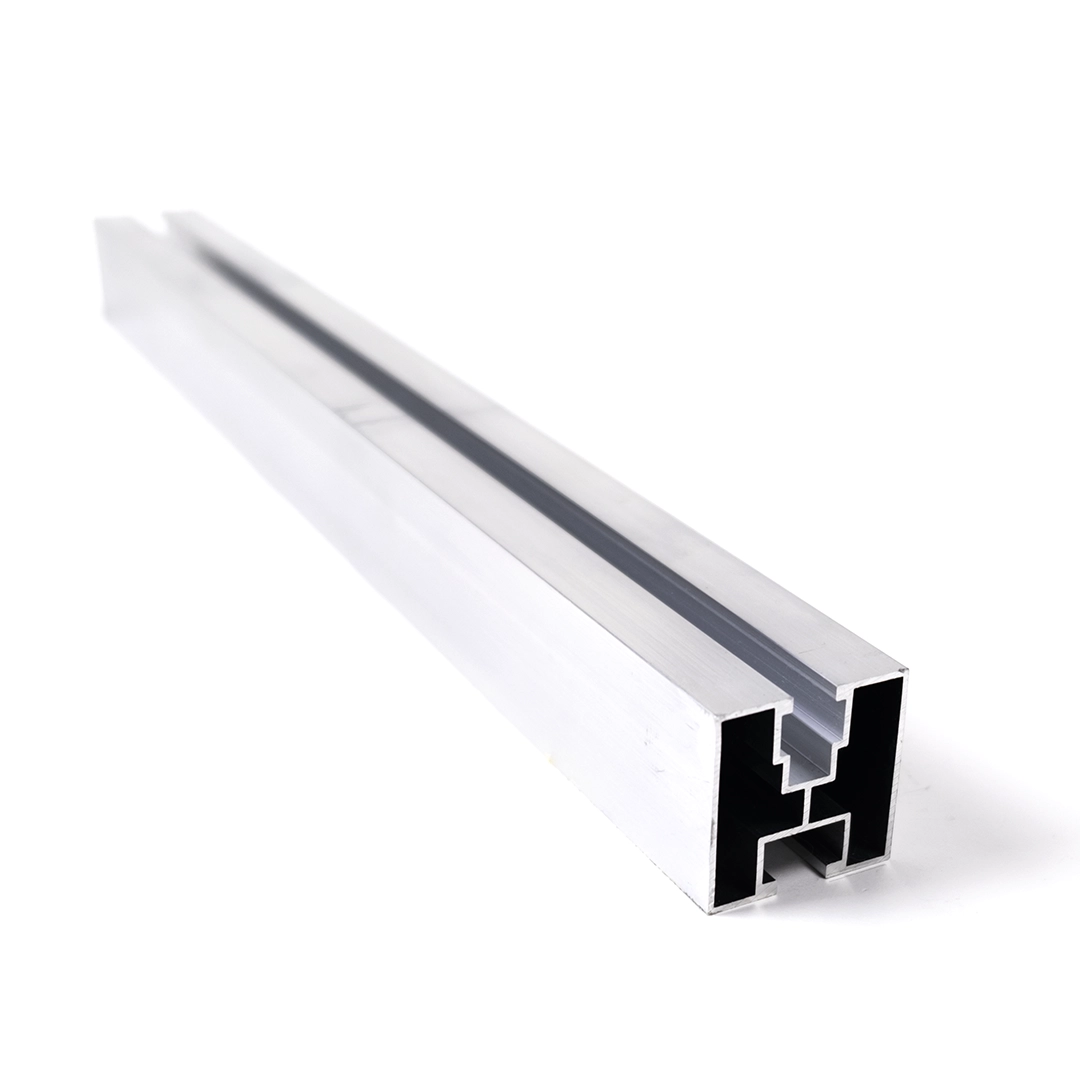

Perfil de montaje FV 40 × 40 mm
40 × 40 mmSección
10 cm100 mm
Aluminio 6060en bruto
1,2 mmEspesor de pared

Muestra de 10 cm – para comprobar antes de pedir

Un trozo corto de perfil para ver la sección y el acabado y comprobar cómo encajan los tornillos y las grapas antes de pedir longitudes completas. Para construir la estructura elige un perfil de longitud completa de la tabla comparativa de abajo.

Vídeos del productoVea el perfil de cerca y cómo se montan los elementos del sistema.

Para qué sirve

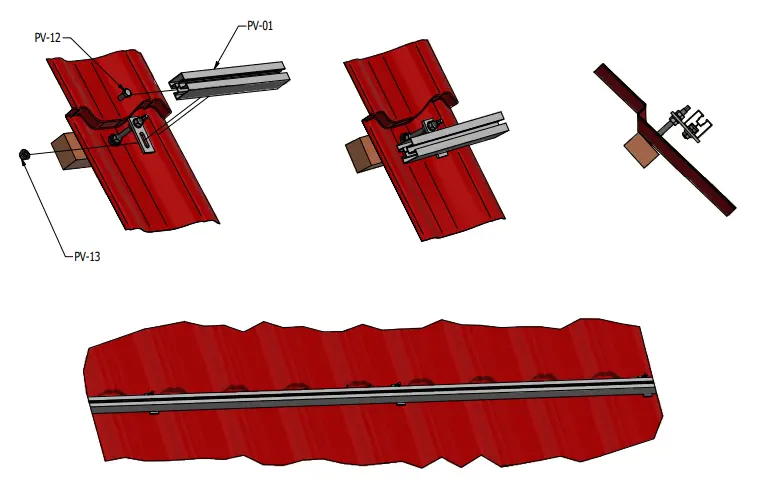

Carril de montaje de aluminio para instalaciones fotovoltaicas. En la parte superior del perfil los paneles se fijan con grapas centrales y finales, y por debajo el perfil se atornilla a ganchos de tejado, adaptadores o triángulos.

  • ✓Montas paneles fotovoltaicos sobre ganchos de tejado, adaptadores o triángulos.
  • ✓Fijas las grapas de los paneles con M8 (canal superior).
  • ✓Unes el perfil al gancho o al adaptador con un tornillo de cabeza hexagonal M10 (DIN 933) con tuerca con brida (canal inferior).
  • ✓Quieres comprobar primero el perfil en la mano – esta es una muestra de 10 cm; las longitudes completas están en la tabla comparativa de abajo.

No confundas los perfiles

¿Tienes tornillos de cabeza de martillo 28/15? Elige el perfil para tornillos de cabeza de martillo 28/15 – este perfil tiene el canal inferior para tornillos de cabeza hexagonal.

Sección del perfil

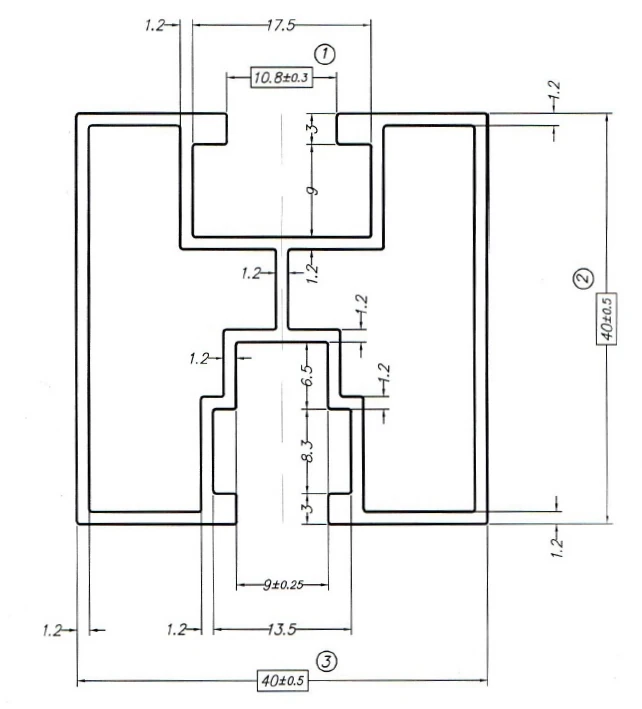

Dibujo de la sección del perfil 40 × 40 mm: anchura 40 mm, altura 40 mm, ranura del canal superior 9 mm, ranura del canal inferior 10,8 mm
Ampliar la sección
Arribacanal para las grapas de los módulos (M8)Abajocanal para la cabeza del tornillo hexagonal M10 – ganchos, adaptadores, triángulos

Dibujo orientativo, medidas nominales en mm.

Elección de fijaciones

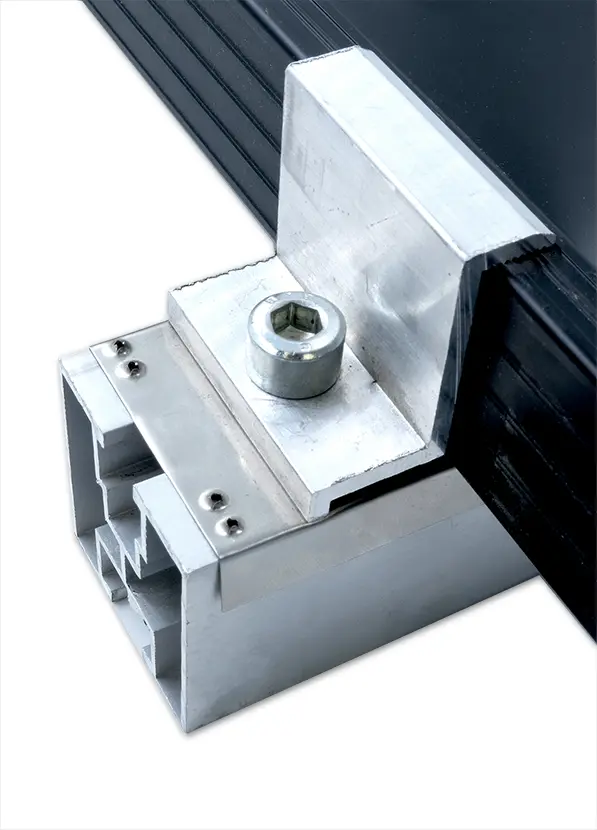

Canal superior · ranura 9 mm, cámara 13,5 mmGrapas centrales y finales para módulos – fijación M8
La cabeza de un tornillo hexagonal M8 (13 mm) cabe en la cámara de 13,5 mm. Elige las grapas según el grosor del marco.
Tornillo de cabeza hexagonal M10 (DIN 933)Canal inferior · ranura 10,8 mm, anchura 17,5 mmTornillo de cabeza hexagonal M10 (DIN 933)
Elige la longitud del tornillo según la fijación:
tornillo M10×20tornillo M10×25tornillo M10×30
Introduce la cabeza del tornillo en el canal por el extremo del perfil y deslízala hasta el punto de fijación. Para ganchos de tejado, adaptadores o triángulos.
tuerca con brida M10Tuercatuerca con brida M10
Para el tornillo del canal inferior.
ProlongaciónUniones de perfiles – se venden por separado

Datos técnicos

Sección40 × 40 mm
Longitud100 mm
Espesor de pared1,2 mm
Ranura del canal superior9 mm
Anchura de la cámara del canal superior13,5 mm
Ranura del canal inferior10,8 mm
Anchura del canal inferior17,5 mm
Aleaciónaluminio 6060
Acabadoen bruto (sin recubrimiento)

Medidas nominales según la ficha técnica.

Advertencia

La separación de los apoyos y la capacidad de carga las determina el proyecto de la estructura – teniendo en cuenta las cargas de nieve y viento y la estructura del tejado.
