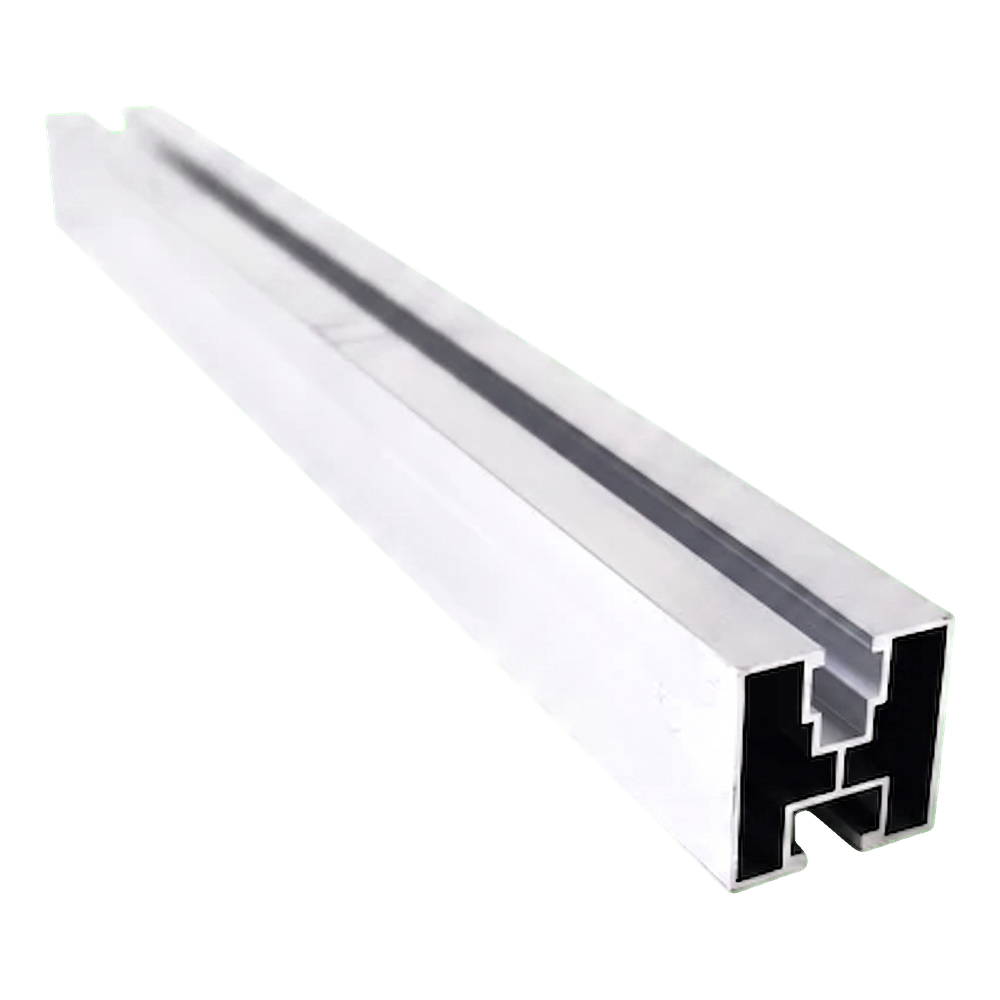

Perfil de montaje PV de aluminio 40×40 mm / 625 cm – para tornillos hexagonales M10

Ir a Opiniones sobre el producto

Perfil de montaje PV de aluminio 40×40 mm, longitud 625 cm. Aleación de aluminio 6060, espesor de pared 1,2 mm, masa 0,82 kg/m. Sección de doble canal: canal superior para tuercas M8, canal inferior para tornillos hexagonales M10 DIN 933. Para estructuras portantes de instalaciones fotovoltaicas en tejados inclinados.

Ir a la descripción completa
con IVA sin IVA
Precio 38,95 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

Elige la variante:

Las variantes individuales pueden diferir en precio

Opciones de envasado

PC
Disponibilidad:
En stock (gran cantidad)
Tiempo de envío: 8 días laborables

Características del producto

[PIM] Profile montażowe #6

  • Longitud [mm] 6250
  • Perfil [mm] 40×40
  • Tipo de ranura Para tornillo hexagonal
  • Acabado Natural

Descripción

Perfil de montaje FV 40 × 40 mm
40 × 40 mmSección
625 cm6250 mm
Aluminio 6060en bruto
1,2 mmEspesor de pared

Longitud 625 cm – transporte en camión (FTL)

Enviamos los perfiles de esta longitud únicamente en camión; el coste depende del peso del pedido y lo verás en el carrito. Longitudes más cortas: hasta 240 cm por agencia de transporte, hasta 195 cm por mensajero.

Vídeos del productoVea el perfil de cerca y cómo se montan los elementos del sistema.

Para qué sirve

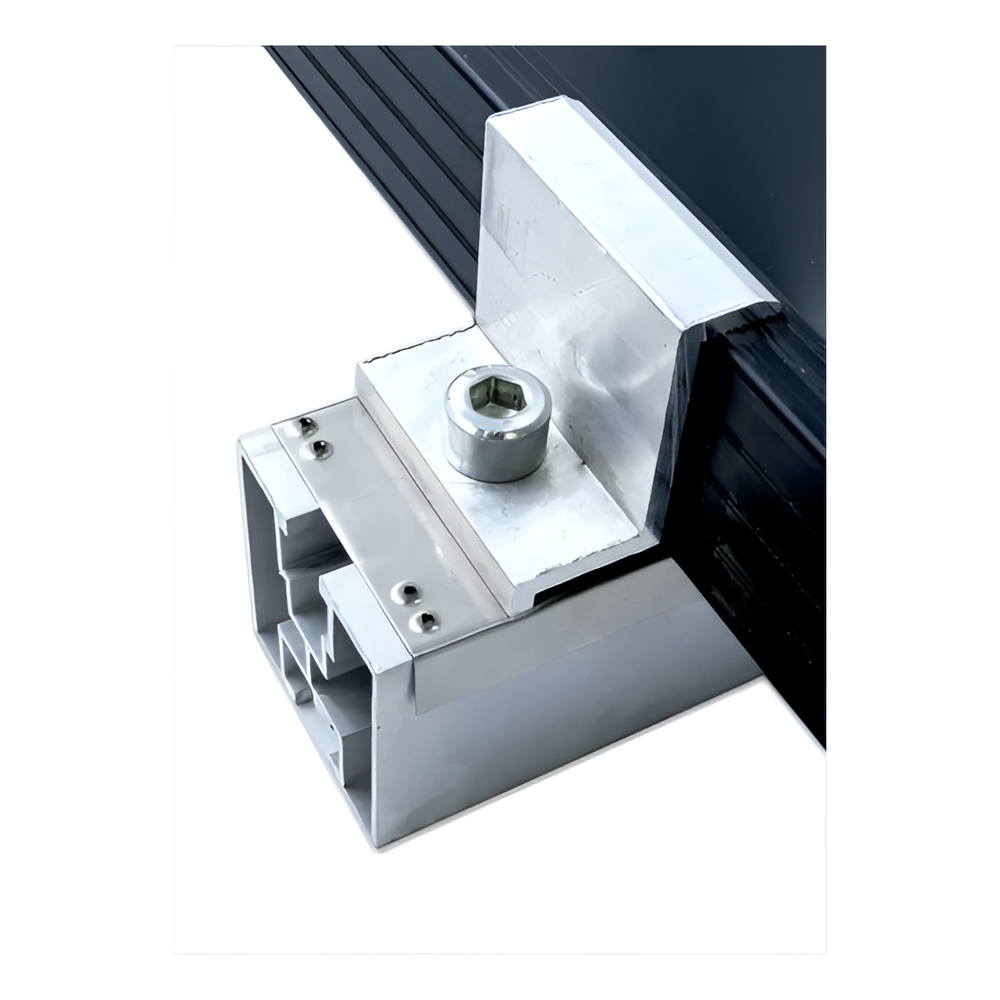

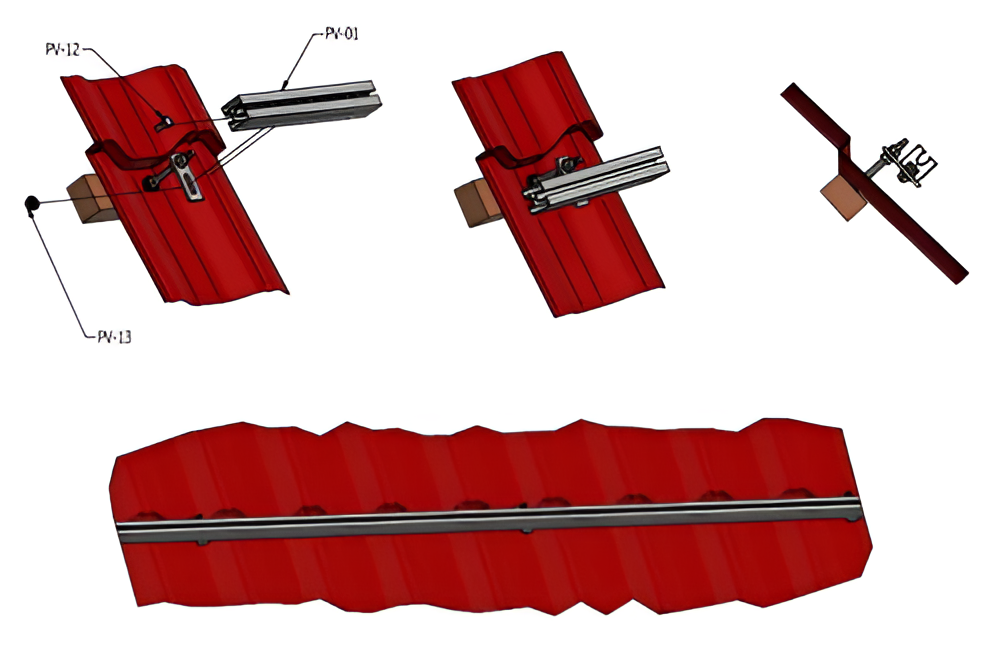

Carril de montaje de aluminio para instalaciones fotovoltaicas. En la parte superior del perfil los paneles se fijan con grapas centrales y finales, y por debajo el perfil se atornilla a ganchos de tejado, adaptadores o triángulos.

  • ✓Montas paneles fotovoltaicos sobre ganchos de tejado, adaptadores o triángulos.
  • ✓Fijas las grapas de los paneles con M8 (canal superior).
  • ✓Unes el perfil al gancho o al adaptador con un tornillo de cabeza hexagonal M10 (DIN 933) con tuerca con brida (canal inferior).
  • ✓Necesitas una longitud de 625 cm – las demás longitudes están en la tabla comparativa de abajo.

No confundas los perfiles

¿Tienes tornillos de cabeza de martillo 28/15? Elige el perfil para tornillos de cabeza de martillo 28/15 – este perfil tiene el canal inferior para tornillos de cabeza hexagonal.

Sección del perfil
Dibujo de la sección del perfil 40 × 40 mm: anchura 40 mm, altura 40 mm, ranura del canal superior 9 mm, ranura del canal inferior 10,8 mm
Ampliar la sección
Arribacanal para las grapas de los módulos (M8)Abajocanal para la cabeza del tornillo hexagonal M10 – ganchos, adaptadores, triángulos

Dibujo orientativo, medidas nominales en mm.

Elección de fijaciones

Canal superior · ranura 9 mm, cámara 13,5 mmGrapas centrales y finales para módulos – fijación M8
La cabeza de un tornillo hexagonal M8 (13 mm) cabe en la cámara de 13,5 mm. Elige las grapas según el grosor del marco.
Tornillo de cabeza hexagonal M10 (DIN 933)Canal inferior · ranura 10,8 mm, anchura 17,5 mmTornillo de cabeza hexagonal M10 (DIN 933)
Elige la longitud del tornillo según la fijación:
tornillo M10×20tornillo M10×25tornillo M10×30
Introduce la cabeza del tornillo en el canal por el extremo del perfil y deslízala hasta el punto de fijación. Para ganchos de tejado, adaptadores o triángulos.
tuerca con brida M10Tuercatuerca con brida M10
Para el tornillo del canal inferior.
ProlongaciónUniones de perfiles – se venden por separado

Datos técnicos

Sección40 × 40 mm
Longitud6250 mm
Espesor de pared1,2 mm
Ranura del canal superior9 mm
Anchura de la cámara del canal superior13,5 mm
Ranura del canal inferior10,8 mm
Anchura del canal inferior17,5 mm
Aleaciónaluminio 6060
Acabadoen bruto (sin recubrimiento)

Medidas nominales según la ficha técnica.

Advertencia

La separación de los apoyos y la capacidad de carga las determina el proyecto de la estructura – teniendo en cuenta las cargas de nieve y viento y la estructura del tejado.
