Puente trapezoidal de aluminio H-40 con EPDM 330 mm – fijación FV para chapa trapezoidal
El puente trapezoidal H-40 con junta EPDM es un perfil puente de aluminio diseñado para la fijación directa de módulos fotovoltaicos en tejados cubiertos con chapa trapezoidal. Fabricado en aleación de aluminio 6060, el perfil combina una alta resistencia a la corrosión con una buena resistencia mecánica, lo que se traduce en una mayor durabilidad de la instalación durante todo el período de uso. El perfil se asienta sobre la cresta de la onda de la chapa trapezoidal, y su altura garantiza la libre circulación del aire bajo el panel; el enfriamiento natural de los módulos mejora su rendimiento y separa el panel de la superficie caliente del tejado. El canal de montaje superior permite fijar las abrazaderas centrales y finales mediante tornillos de cabeza hexagonal y tuercas cuadradas, lo que da al equipo instalador flexibilidad en el posicionamiento de los módulos.
Ventajas clave para el instalador
- Junta EPDM incluida — adherencia hermética a la chapa sin necesidad de materiales de sellado adicionales
- Orificios de montaje realizados en obra — libre adaptación de la separación de tornillos a la separación de ondas de la chapa trapezoidal concreta, sin necesidad de pedir variantes para distintos perfiles de tejado
- Aluminio 6060 resistente a la corrosión y a los agentes atmosféricos
- El perfil es apto para anodizado, lo que proporciona protección adicional a la superficie
- La altura del perfil garantiza la ventilación natural de los módulos y su separación de la superficie caliente del tejado
Montaje en tejado de chapa trapezoidal

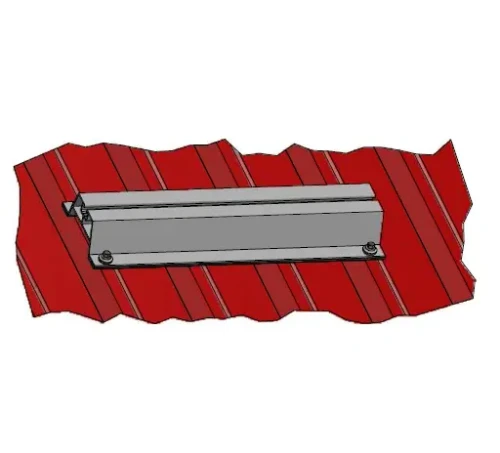

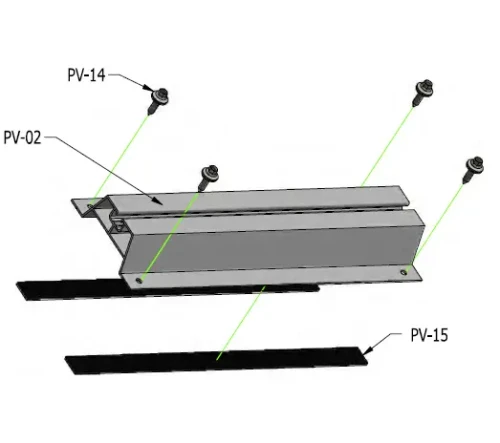

El puente trapezoidal se asienta directamente sobre la cresta de la onda de la chapa trapezoidal. La junta EPDM garantiza una adherencia hermética del perfil a la superficie y protege la chapa frente a daños en el punto de fijación. Los orificios para los tornillos que fijan el perfil a la estructura del tejado se realizan en obra, lo que permite al instalador adaptar la separación al perfil concreto de la chapa. Los paneles fotovoltaicos se fijan al canal superior del puente mediante abrazaderas centrales o finales.
Compatibilidad con el sistema de abrazaderas

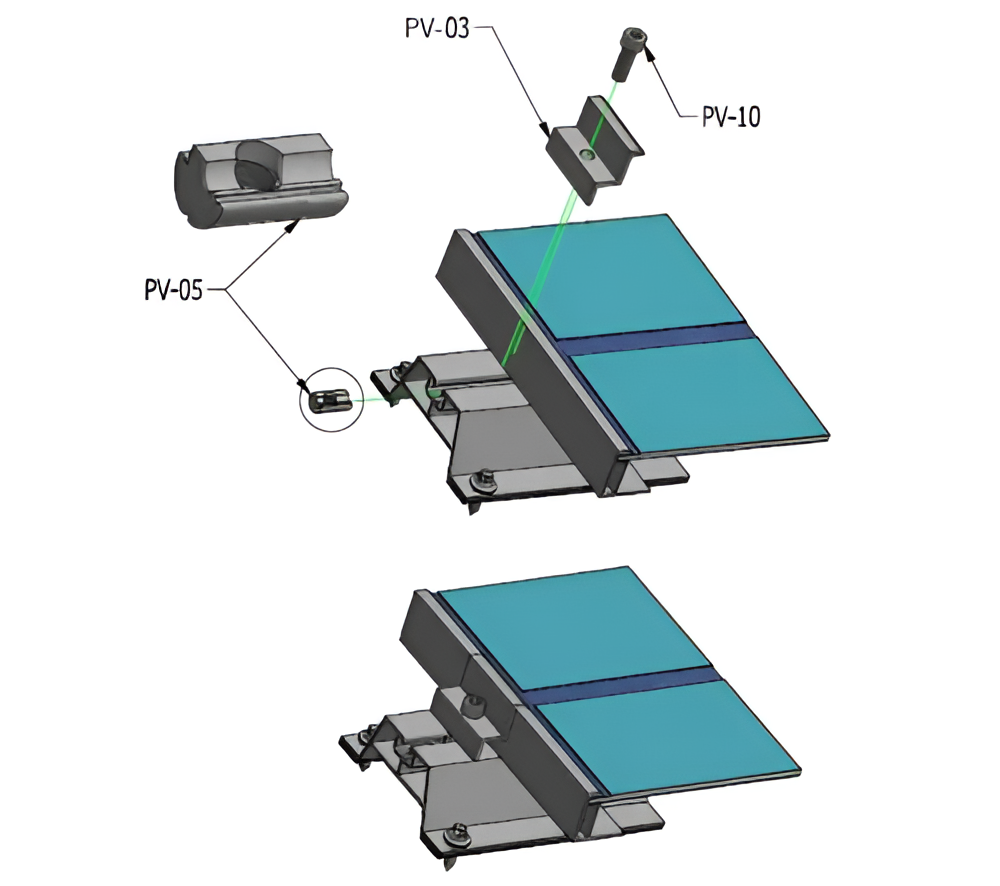

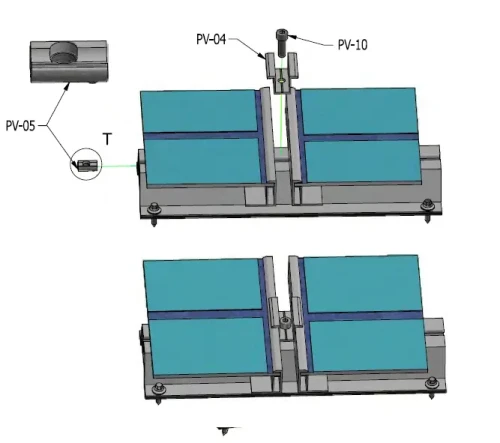

El perfil es compatible con una amplia gama de accesorios de montaje. Las abrazaderas centrales y finales se colocan en el canal superior del riel, y las tuercas cuadradas con cabeza hexagonal las bloquean en la posición deseada. Los siguientes esquemas muestran configuraciones de ejemplo con abrazaderas finales y centrales.

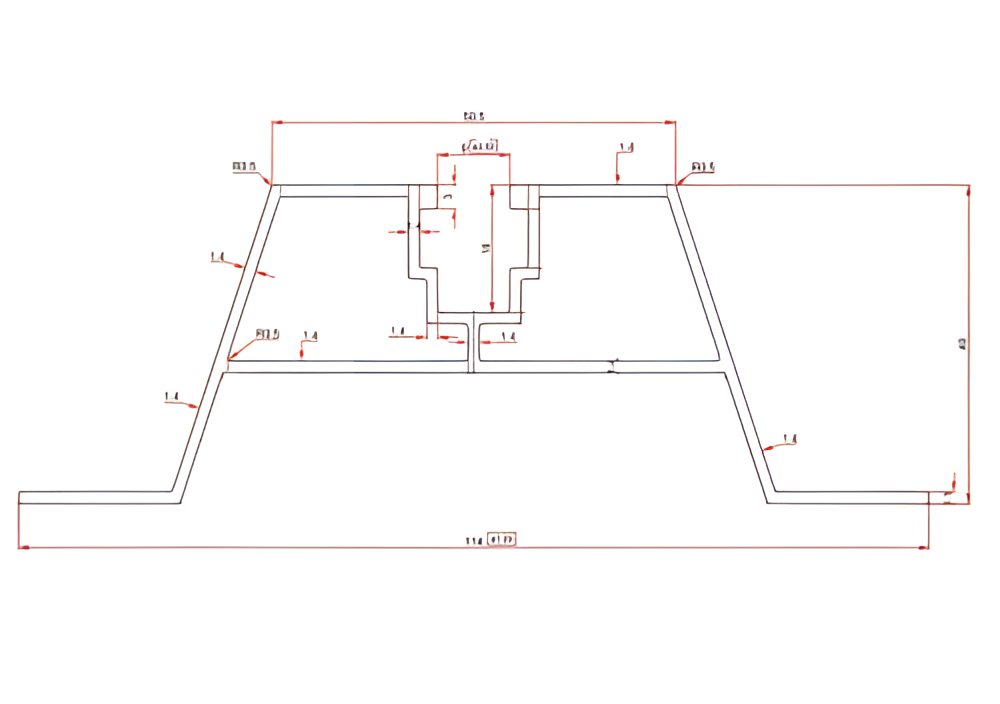

La construcción del perfil se basa en una sección trapezoidal simétrica con un canal de montaje central en la parte superior. La gran superficie de contacto con la chapa garantiza estabilidad, y el grosor uniforme de las paredes garantiza la rigidez adecuada manteniendo un peso reducido. La distribución uniforme de las cargas permite fijar las abrazaderas en cualquier punto a lo largo del canal.
