Perfiles de montaje para paneles FV: carriles de aluminio y puentes para cubierta
Los perfiles de montaje de esta categoría son carriles y puentes para cubierta de aluminio 6060 destinados a la construcción de estructuras soporte fotovoltaicas. La gama incluye carriles de 40x40 mm, 80x40 mm y 45x40 mm, además de puentes trapezoidales con junta de EPDM. Están pensados para instaladores y constructores que fijan módulos FV sobre cubiertas inclinadas y de chapa trapezoidal.
Qué encontrará en esta categoría

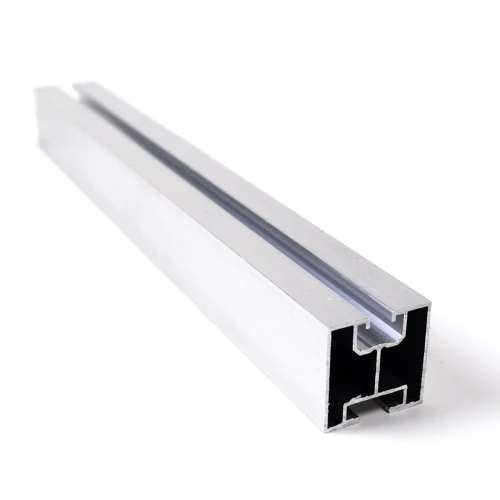

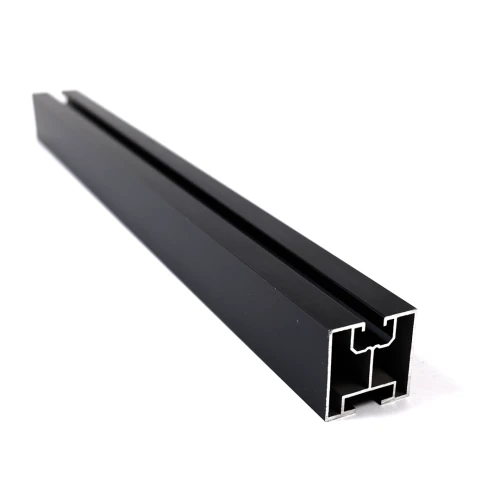

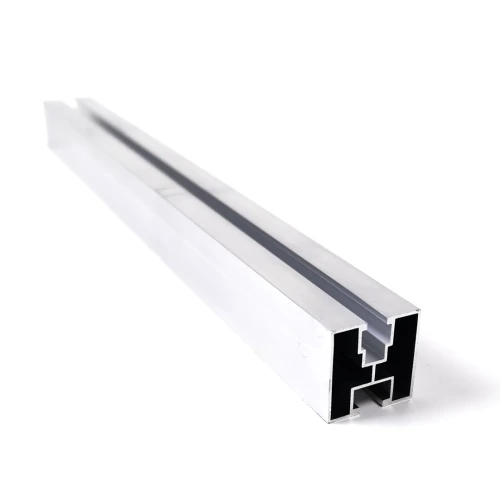

- Perfiles FV de 40x40 mm con longitudes de 10 cm a 665 cm, con dos canales, para tornillos hexagonales M10 o tornillos de martillo 28/15.

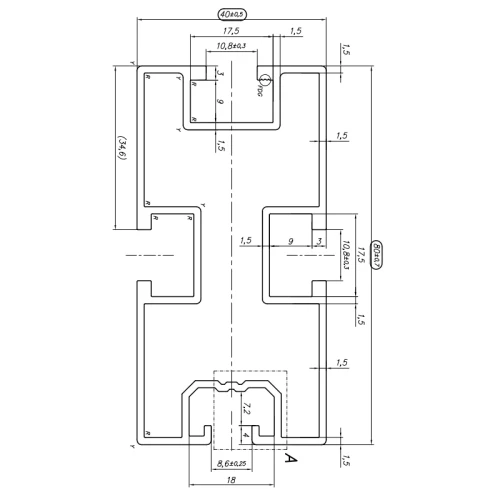

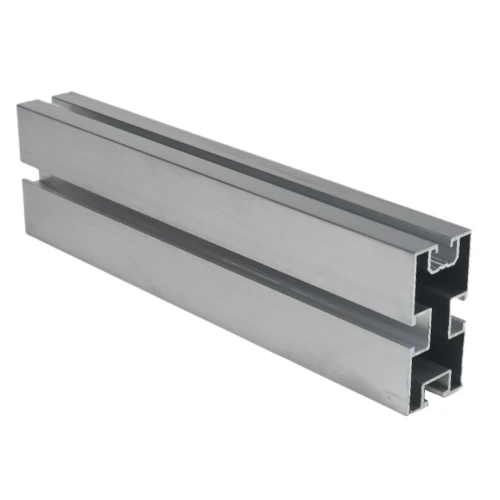

- Perfiles de 80x40 mm, de 420 cm y 665 cm, que se montan con 3 tornillos DIN 933 M10 y tuercas en T M8.

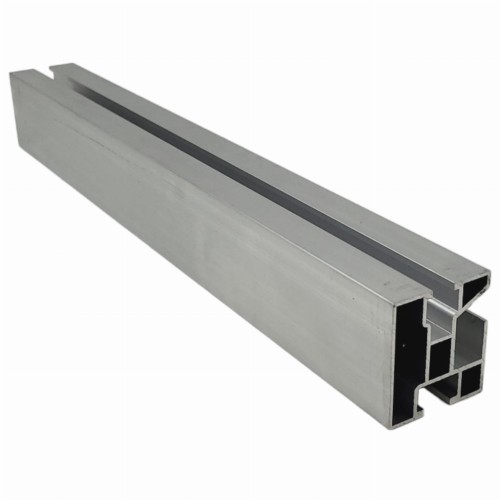

- Perfil de 45x40 mm, de 665 cm, con canal adicional para cables, para tornillos M10.

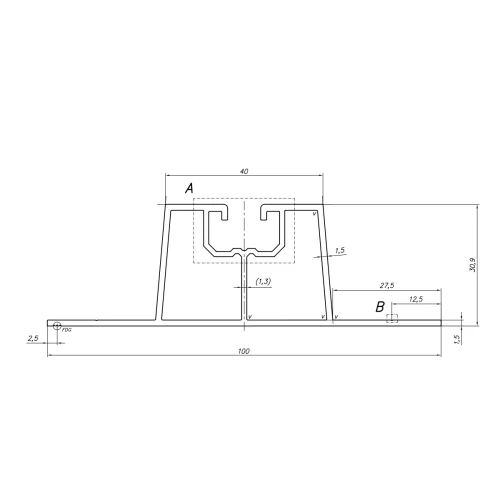

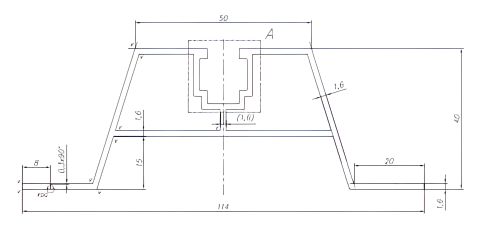

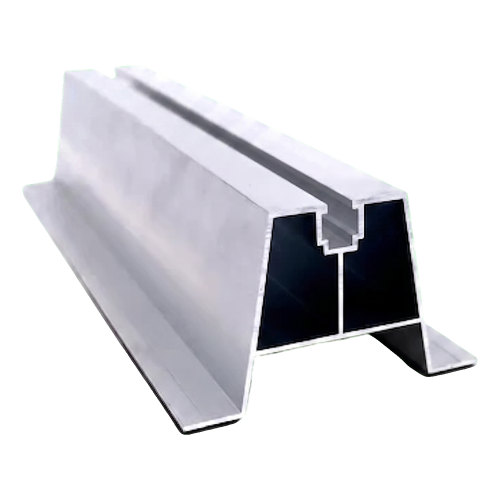

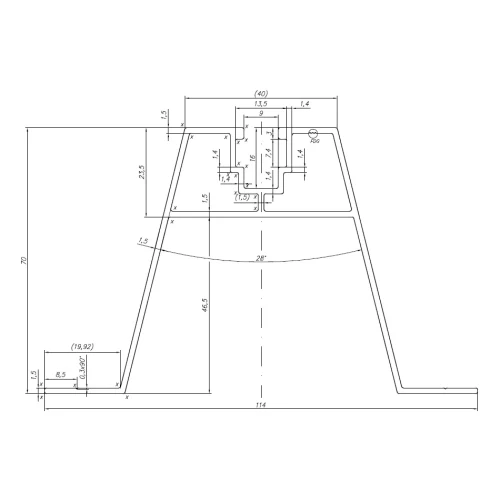

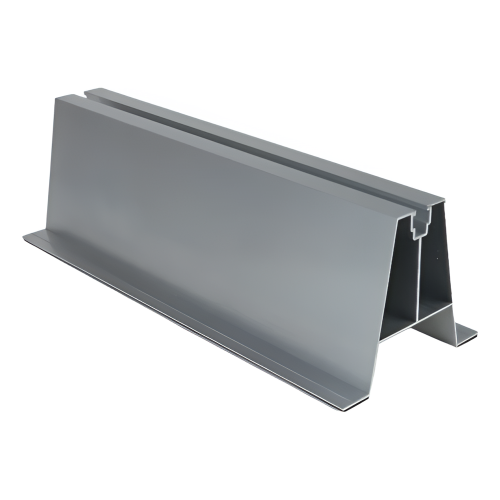

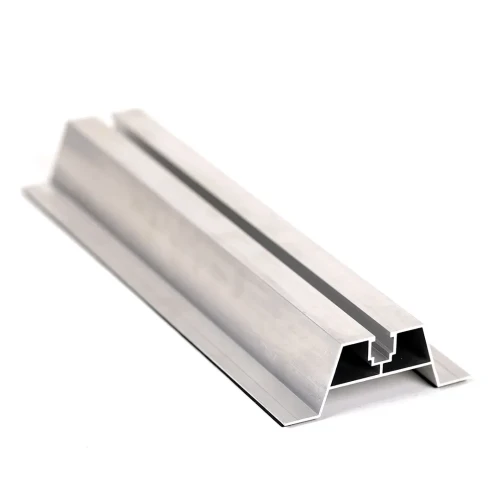

- Puentes trapezoidales, ganchos y puentes H-30 a H-100 con junta de EPDM, de 330 mm o 400 mm de longitud.

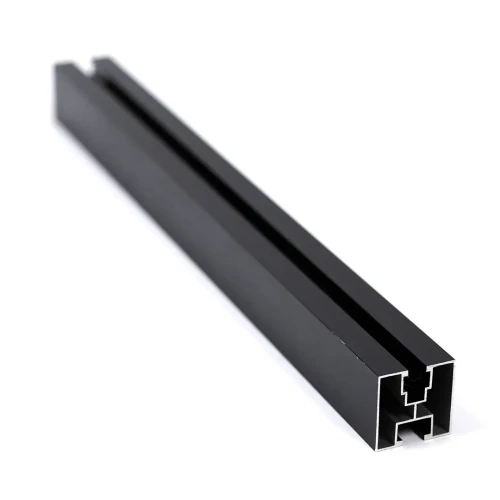

- Perfiles en versión de aluminio natural y anodizado en negro.
Cómo elegir
- Tipo de tornillo: elija perfiles para tornillos hexagonales M10 DIN 933 o para tornillos de martillo 28/15 M10, según los tornillos que utilice.
- Sección: la de 40x40 mm es la más habitual. Elija 80x40 mm para carriles de mayor tamaño o 45x40 mm si necesita un canal para cables.
- Longitud: los perfiles van de 10 cm a 665 cm. Varios productos se pueden alargar con conectores para tramos más largos.
- Acabado: elija aluminio natural o anodizado en negro. Ambos utilizan la misma aleación 6060.
- Puente para cubierta: seleccione la altura (H-30 a H-100) y la longitud (330 o 400 mm) adecuadas para su cubierta de chapa trapezoidal.
Aplicaciones habituales

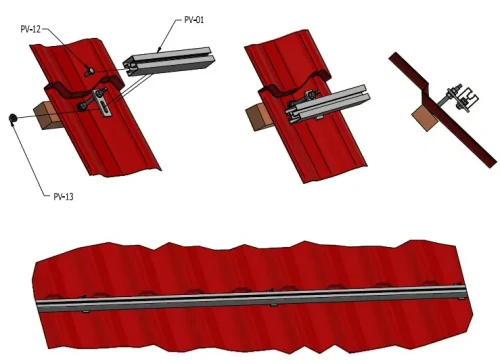

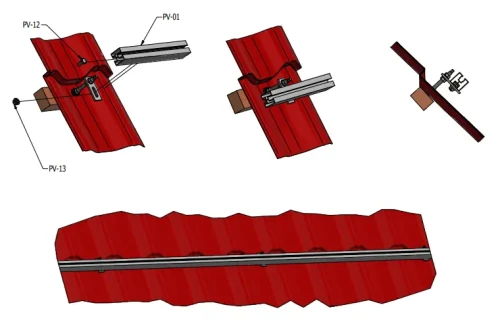

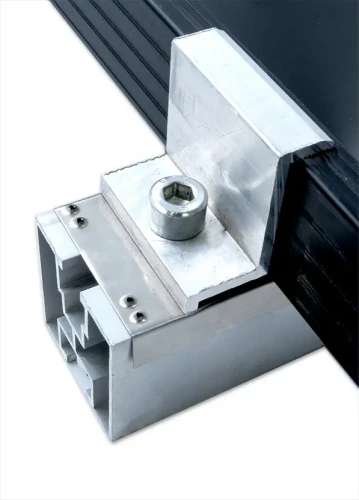

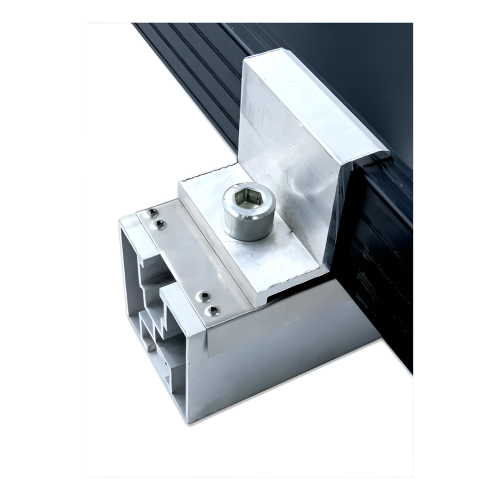

Los perfiles forman la estructura portante de las instalaciones fotovoltaicas en cubiertas inclinadas. Las grapas intermedias y finales de los módulos se alojan en el canal superior. El canal inferior se une a adaptadores, ganchos para cubierta o escuadras triangulares. En cubiertas de chapa trapezoidal, los puentes con junta de EPDM se colocan sobre la cresta de la onda y soportan directamente el perfil o el módulo.
Preguntas frecuentes
¿Qué tornillos se adaptan a los perfiles de 40x40 mm?
Según la versión, tornillos hexagonales M10 DIN 933 o tornillos de martillo 28/15 M10 con tuercas de brida M10. El nombre del producto indica el tipo de tornillo.
¿Hay perfiles disponibles en negro?
Sí. Muchos perfiles se ofrecen en versión anodizada en negro, además del acabado en aluminio natural.
¿Puedo hacer un tramo de perfil más largo?
Varios perfiles se pueden alargar con conectores, de modo que puede realizar instalaciones más largas a partir de perfiles más cortos.
¿No sabe qué perfil o puente se adapta a su cubierta? Contacte con el soporte técnico y le ayudaremos con la selección.
